उत्पाद विवरण:
|
| मोड प्रकार: | अकेला प्रकार | निविष्टी की हानि: | B 2.5 डीबी |
|---|---|---|---|
| कनेक्टर प्रकार: | अनुसूचित जाति / UPC | चैनलों का नुबेर: | 8 चैनल |
| वेवलेंथ: | 1470-1610nm | पासबर्ड रिपल: | ≤0.30dB |
| हारकर लौटा: | ≥45dB | Derectivity: | ≥50dB |
| फाइबर प्रकार: | कॉर्निंग SMF-28 अल्ट्रा | ||
| हाई लाइट: | ऑप्टिकल फाइबर में wdm,दीवार माउंट फाइबर समाप्ति बॉक्स |
||

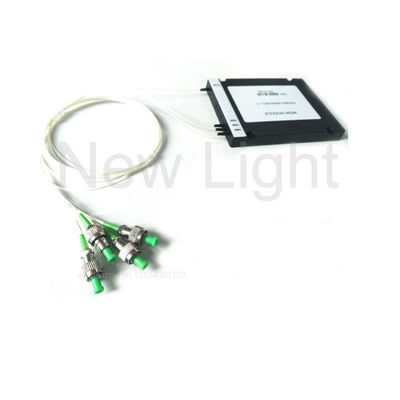

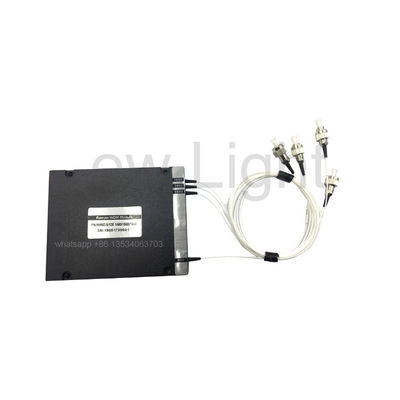

4 8 16 18 चैनल फ़िल्टर मिनी एफडब्ल्यूडीएम डिवाइस 3 पोर्ट्स 1310 1490 1550 के लिए डब्ल्यूडीएम फ़िल्टर करें
1 . 1 है। Description विवरण
1310/1490/1550 WDM devices based on thin-film filter technology are design to address the specific requirements of the FTTP market. पतली फिल्म फिल्टर तकनीक पर आधारित 1310/1490/1550 WDM डिवाइस FTTP बाजार की विशिष्ट आवश्यकताओं को पूरा करने के लिए डिज़ाइन किए गए हैं। Strong coating and passive device packaging capabilities feature these Wads with excellent optical performance, good reliability and ultra-compact size. मजबूत कोटिंग और निष्क्रिय डिवाइस पैकेजिंग क्षमताओं में उत्कृष्ट ऑप्टिकल प्रदर्शन, अच्छी विश्वसनीयता और अल्ट्रा-कॉम्पैक्ट आकार के साथ इन वार्डों की सुविधा है। There are two standard types (General Type, Broadband Type) to meet different customer demands. विभिन्न ग्राहक मांगों को पूरा करने के लिए दो मानक प्रकार (सामान्य प्रकार, ब्रॉडबैंड प्रकार) हैं। And any other customized design is also available upon requests. और किसी भी अन्य अनुकूलित डिजाइन अनुरोध पर भी उपलब्ध है।
अनुप्रयोग
एक्सेस नेटवर्क
मेट्रो WDM सिस्टम
लंबी दौड़ WDM सिस्टम
एंटरप्राइज़ नेटवर्क
विशेष विवरण
| मद | इकाई | पैरामीटर |
| चैनल रिक्ति | गीगा | 200 |
| तरंग दैर्ध्य रेंज | C- या L- बैंड ITU चैनल 186.6 से 196.1 THz | |
| पासबैंड | गीगा | ≥ +/- 33 |
| ट्रांसमिशन पासबैंड रिपल | डीबी | ≤0.3 |
| संचरण प्रविष्टि हानि | डीबी | ≤1.0 |
| परावर्तन पासबैंड रिपल | डीबी | ≤0.2 |
| परावर्तन सम्मिलन हानि | डीबी | ≤0.4 |
| ट्रांसमिशन अलगाव (adj चैनल) | डीबी | ≥30 |
| ट्रांसमिशन अलगाव (नॉन-एडज चैनल) | डीबी | ≥50 |
| परावर्तन अलगाव | डीबी | ≥13 |
| ध्रुवीकरण निर्भर हानि | डीबी | ≤0.2 |
| ध्रुवीकरण मोड फैलाव | ps | ≤0.2 |
| दिशिकता | डीबी | ≥50 |
| हारकर लौटा | डीबी | ≥45 |
| ऑप्टिकल पावर हैंडलिंग | मेगावाट | ≥500 |
| खिंचनेवाला भार | एन | ≥5 |
| तापमान सीमा संचालित करना | -5 से 70 | |
| स्टोरेज टेंपरेचर रेंज | -40 से +85 0 सी | |
| फाइबर प्रकार | SMF-28e | |
| पैकेज आयाम | मिमी | 5.5 x 34 मिमी |
नोट: सभी विनिर्देश कनेक्टर्स के बिना उपकरणों पर आधारित हैं, और गारंटी से अधिक हैं
तरंग दैर्ध्य, ध्रुवीकरण और तापमान।
आयाम ड्राइंग( मिमी)
स्पेक्ट्रल प्लॉट (dB)
आदेश की जानकारी
| उत्पाद | चैनल फ्रीक्वेंसी | ट्यूब | फाइबर की लंबाई | योजक |
| 200G | आईटीयू ग्रिड | 1 = 250um फाइबर | 1 = 0.5 +/- 0.1m | 0 = कोई कनेक्टर नहीं |
| DWDM फ़िल्टर | सी-बैंड में | 2 = 900um फाइबर | 2 = 1.0 +/- 0.1m | 1 = एफसी / UPC |
| 3 = दूसरों | 3 = दूसरों | 2 = एफसी / एपीसी | ||
| 3 = अनुसूचित जाति / UPC | ||||
| 4 = अनुसूचित जाति / एपीसी | ||||
| = 5 नियंत्रण रेखा |
