उत्पाद विवरण:
|
| स्पीड: | 10/100 / 1000M | डेटा दर: | 10G |
|---|---|---|---|
| प्रमाणपत्र: | सीई, आईएसओ, RoHS टीयूवी, ईएमसी | तरंग दैर्ध्य: | 850nm |
| आवेदन: | 10 जी बेस-एसआर / एसड 10.3125 जी पर | उत्पादों: | 10 जी एसएफपी + 300 मीटर 850 एनएम फाइबर ऑप्टिक ट्रांसीवर OLSP851XL- सी (आई) डीएस 3 |
| दूरी: | 300 एम | ऑपरेटिंग केस तापमान:: | वाणिज्यिक: 0 ~ 70 डिग्री सेल्सियस |
| हाई लाइट: | एसएफपी ऑप्टिकल ट्रांसीवर,गीगाबिट ईथरनेट ट्रांसीवर |
||

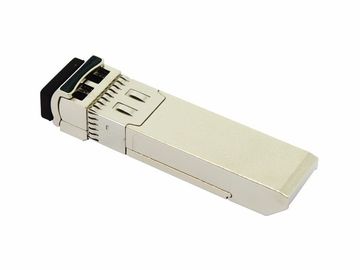

10 जी एसएफपी + 300 मीटर 850 एनएम फाइबर ऑप्टिक ट्रांसीवर OLSP851XL- सी (आई) डीएस 3
उत्पाद की विशेषताएँ
• 11.3 जीबी / एस बिट दरों का समर्थन करता है
• डुप्लेक्स एलसी कनेक्टर
• हॉट प्लग करने योग्य एसएफपी + पदचिह्न
• 850 एनएम वीसीएसईएल ट्रांसमीटर, पिन फोटो डिटेक्टर
• 50 / 125um एमएमएफ (2000MHZ.KM) पर 300 मीटर तक
• कम बिजली की खपत, <1W
• डिजिटल डायग्नोस्टिक मॉनिटर इंटरफेस
• ऑप्टिकल इंटरफेस आईईईई 802.3ae के अनुरूप है
• एसएफएफ -8431 के अनुरूप विद्युत इंटरफ़ेस
• ऑपरेटिंग केस तापमान:
वाणिज्यिक: 0 ~ 70 डिग्री सेल्सियस
औद्योगिक: -40 से 85 डिग्री सेल्सियस
उत्पाद विवरण
OLSP851XL-C (I) DS3 उन्नत छोटे फॉर्म फैक्टर प्लग करने योग्य एसएफपी + ट्रांसीवर मल्टीमोड फाइबर पर 10-गीगाबिट ईथरनेट में उपयोग के लिए डिज़ाइन किए गए हैं। वे एसएफएफ -8431, एसएफएफ -8432 और आईईईई 802.3ae 10 जीबीएसईई-एसआर / एसडब्ल्यू के अनुरूप हैं। ट्रांससीवर डिज़ाइन को उच्च निष्पादन और लागत के लिए अनुकूलित किया जाता है ताकि ग्राहकों को दूरसंचार और डाटाकॉम के लिए सर्वोत्तम समाधान प्रदान किया जा सके।
आदेश की जानकारी
| भाग संख्या | विवरण |
| OLSP851XL-CDS3 | डिजिटल डायग्नोस्टिक मॉनिटर के साथ एसएफपी +, 11.3 जीबी / एस, 850 एनएम, 300 मीटर, 0 ~ 70 ℃ तक |
| OLSP851XL-IDS3 | डिजिटल डायग्नोस्टिक मॉनिटर के साथ एसएफपी +, 11.3 जीबी / एस, 850 एनएम, 300 मीटर, -40 ~ 85 ℃ तक |
| पैरामीटर | प्रतीक | मिन। | मैक्स | इकाई | ध्यान दें |
| वोल्टेज आपूर्ति | VCC | -0.5 | 4.0 | वी | |
| भंडारण तापमान | टीएस | -40 | 85 | सी | |
| सापेक्षिक आर्द्रता | आरएच | 0 | 85 | % |
| पैरामीटर | प्रतीक | मिन | प्रकार | मैक्स | इकाई | ध्यान दें |
| ट्रांसमीटर | ||||||
| ऑपरेटिंग तरंग दैर्ध्य | λ | 840 | 850 | 860 | एनएम | |
| Ave.output शक्ति | प्रशस्त | -6 | -1 | dBm | 1 | |
| विलुप्त होने का अनुपात | ईआर | 4 | 4.5 | डीबी | ||
| आरएमएस वर्णक्रमीय चौड़ाई | Δλ | 1 | एनएम | |||
| उदय / पतन का समय (20% ~ 80%) | Tr / TF | 50 | ps | |||
| फैलाव दंड | तेदेपा | 3.9 | डीबी | |||
| आउटपुट ऑप्टिकल आई | आईईईई 0802.3ae के साथ अनुपालन | |||||
| रिसीवर | ||||||
| ऑपरेटिंग तरंग दैर्ध्य | 840 | 850 | 860 | एनएम | ||
| रिसीवर संवेदनशीलता (ईआर = 4.5) | PSEN1 | -11.1 | dBm | 3 | ||
| अधिभार | प्रशस्त | 0.5 | dBm | |||
| एलओएस आर्टर्ट | देहात | -30 | dBm | |||
| एलओएस डी-जोर दें | पी.डी. | -12 | dBm | |||
| एलओएस हिस्ट्रेसिस | पी.डी.-पा | 0.5 | डीबी | |||
टिप्पणियाँ:
1. पीआरबीएस 2 31 - 1 एनआरजेड परीक्षण पैटर्न के साथ 10.3125 बी / एस पर मापा गया।
2.20% ~ 80%
आईडी और डिजिटल डायग्नोस्टिक मॉनिटर के लिए सीरियल इंटरफेस
OLSP851XL-C (I) DS3 ट्रांसीवर एसएफपी + एमएसए में परिभाषित 2-वायर सीरियल संचार प्रोटोकॉल का समर्थन करता है। मानक एसएफपी + सीरियल आईडी पहचान जानकारी तक पहुंच प्रदान करता है जो ट्रांसीवर की क्षमताओं, मानक इंटरफेस, निर्माता और अन्य जानकारी का वर्णन करता है। इसके अतिरिक्त, यह एसएफपी + ट्रांसीवर एक उन्नत डिजिटल डायग्नोस्टिक मॉनिटरिंग इंटरफेस प्रदान करता है, जो ट्रांसीवर तापमान, लेजर पूर्वाग्रह प्रवाह, प्रेषित ऑप्टिकल पावर, ऑप्टिकल पावर और ट्रांससीवर सप्लाई वोल्टेज जैसे डिवाइस ऑपरेटिंग पैरामीटर के लिए वास्तविक समय तक पहुंच प्रदान करता है। यह अलार्म और चेतावनी झंडे की एक परिष्कृत प्रणाली को भी परिभाषित करता है, जो अंत उपयोगकर्ताओं को अलर्ट करता है जब विशेष ऑपरेटिंग पैरामीटर सामान्य फैक्ट्री सेट के बाहर होते हैं। एसएफपी एमएसए ईईपीरोम में 256-बाइट मेमोरी मैप को परिभाषित करता है जो 8 बिट एड्रेस 1010000 एक्स (ए0 एच) पर 2-वायर सीरियल इंटरफ़ेस पर पहुंच योग्य है, इसलिए मूल रूप से निगरानी इंटरफ़ेस 8 बिट एड्रेस (ए 2 एच) का उपयोग करता है, इसलिए मूल रूप से परिभाषित सीरियल आईडी मेमोरी मैप अपरिवर्तित बनी हुई है। मेमोरी मैप की संरचना तालिका 1 में दिखाया गया है
अनुप्रयोगों
• 10 जी बेस-एसआर / एसड 10.3125 जी पर
v10G फाइबर चैनल
• अन्य ऑप्टिकल लिंक
कंपनी का परिचय
न्यू लाइट ऑप्टिक्स टेक्नोलॉजी लिमिटेड ऑप्टिकल संचार उत्पादों आर एंड डी, निर्माण, बिक्री और सेवा में उच्च तकनीक कंपनी के रूप में विशिष्ट है। हमारा कारखाना 2011 में स्थापित किया गया था और 6 साल OEM और दुनिया भर में ग्राहक के लिए विनिर्माण अनुभव के साथ।
हमारे उत्पाद लाइन में शामिल हैं: पैच कॉर्ड / पिगेटेल, पैच कॉर्ड केबल्स, एमटीपी / एमपीओ पैच कॉर्ड, फाइबर ऑप्टिकल एडाप्टर, एट्यूनेटर, फाइबर ऑप्टिकल कनेक्टर ... आदि। हमारे उत्पादों का व्यापक रूप से दूरसंचार, फाइबर ऑप्टिकल सीएटीवी, डिजिटल इंटरनेट फाइबर ट्रांसमिट, डेटा बेस स्टेशन, आदि।
कंपनी के पास उच्च तकनीक प्रौद्योगिकी, पेशेवर आर एंड डी टीम, उन्नत उत्पादन उपकरण, परिष्कृत कौशल इंजीनियरों हैं। और उच्च गुणवत्ता नियंत्रण प्रणाली, हमारे उत्पाद ग्राहकों को संयुक्त राज्य अमेरिका, यूरोपीय, ब्राजील, मध्य पूर्व और एशिया से 60 से अधिक देशों और क्षेत्रों में प्रदान करते हैं।
सभी ग्राहकों से उच्च प्रतिष्ठा और प्रतिक्रिया के साथ उत्पाद!
अगर कोई हम समर्थन कर सकते हैं और एक साथ सहयोग कर सकते हैं तो कृपया हमसे संपर्क करें!
