| ब्रांड नाम: | New Light |
| मॉडल संख्या: | एससी - एसटी |
| एमओक्यू: | 1 ~ 100000 |
| कीमत: | 0.1~100 |
| पैकेजिंग विवरण: | opp बैग + गत्ते का डिब्बा |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल |

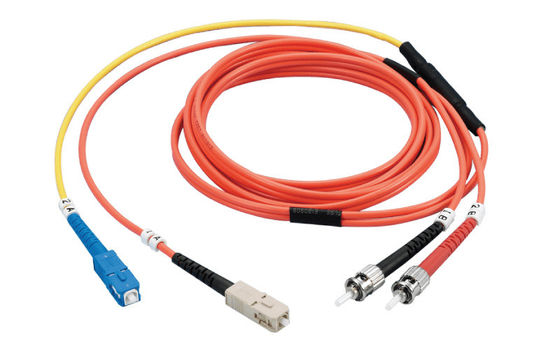

यह विशेष मोड कंडीशनिंग फाइबर ऑप्टिक पैच कॉर्ड सिंगल मोड और मल्टी-मोड फाइबर तकनीकों को जोड़ती है। केबल में दो मल्टी-मोड एसटी कनेक्टर हैं जिनमें एक एससी यूपीसी सिंगल मोड कनेक्टर और एक एससी पीसी मल्टी-मोड कनेक्टर है।
मुख्य केबल गीगाबिट ईथरनेट अनुप्रयोगों में इष्टतम प्रदर्शन के लिए सिंगल मोड फाइबर ऑप्टिक केबल के एक छोटे से खंड के साथ कंडीशन किए गए मल्टी-मोड फाइबर ऑप्टिक केबल का उपयोग करती है।
एससी या एसटी कनेक्टर से लैस गीगाबिट एलएक्स स्विच के लिए, ट्रांसमिट साइड से सिंगल-मोड साइड और उपकरण के रिसीव साइड से मल्टी-मोड फाइबर साइड को कनेक्ट करें। इस कॉन्फ़िगरेशन को दोनों सिरों पर बनाए रखा जाना चाहिए, जिसमें ट्रांसमिट/रिसीव स्वैपिंग केवल केबल प्लांट साइड पर संभव है।
न्यू लाइट 1000BASE-LX/LH गीगाबिट ईथरनेट (1300nm लंबी तरंग दैर्ध्य) अनुप्रयोगों के लिए मानक और अनुकूलित लंबाई 50/125, 62.5/125 और OEM समकक्ष मोड कंडीशनिंग फाइबर ऑप्टिक पैच कॉर्ड का निर्माण करता है जो मौजूदा मल्टी-मोड केबल प्लांट में स्थापित होते हैं।
ये विशेष कॉर्ड डिफरेंशियल मोड डिले (डीएमडी) प्रभावों को रोकते हैं जो तब हो सकते हैं जब लॉन्ग वेव ट्रांसीवर मॉड्यूल सिंगल-मोड और मल्टी-मोड दोनों तरंग दैर्ध्य पर काम करते हैं। एफसी, एसटी, एससी, एलसी और एमटी-आरजे कनेक्टर के साथ उपलब्ध।

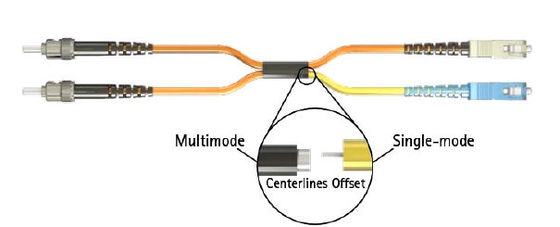

कंडीशनिंग पैच कॉर्ड गीगाबिट ईथरनेट के लिए उपयोग किए जाने वाले एलएक्स या लॉन्ग-वेव (1300nm) ट्रांसीवर मॉड्यूल की सिंगल-मोड लॉन्च प्रकृति को संबोधित करती है। मल्टी-मोड फाइबर के केंद्र से सिंगल-मोड लॉन्च को ऑफसेट करके, यह कई संकेतों को समाप्त करता है जो रिसीवर को भ्रमित कर सकते हैं, जिससे एक लॉन्च बनता है जो विशिष्ट मल्टी-मोड एलईडी लॉन्च के समान होता है।
| पैरामीटर | विनिर्देश |
|---|---|
| सम्मिलन हानि |
प्रकाश स्रोत संचरण दिशा | परीक्षण तरंग दैर्ध्य | सम्मिलन हानि डी→बी | 850nm, 1,300nm | अधिकतम ≤ 0.30dB बी→डी | 850nm, 1,300nm | अधिकतम ≤ 0.30dB सी→ए | 850nm, 1,300nm | ≤ 15.0dB(50/125um); ≤ 18.0dB(62.5/125um) ए→सी | 850nm, 1,300nm | अधिकतम ≤ 0.30dB सी→ए | 1,310nm, 1,550nm | ≤ 2.10dB(50/125um); ≤ 2.60dB(62.5/125um) |
| वापसी हानि | एसएम एपी≥60.0dB; एसएम यूपीसी≥50.0dB; एमएम पीसी≥35.0dB |
| स्थायित्व | 1,000 मिलान, विशिष्ट≤0.20dB |
| संचालन तापमान | -20℃ से +70℃ |
| भंडारण तापमान | -40℃ से +85℃ |
|
| ब्रांड नाम: | New Light |
| मॉडल संख्या: | एससी - एसटी |
| एमओक्यू: | 1 ~ 100000 |
| कीमत: | 0.1~100 |
| पैकेजिंग विवरण: | opp बैग + गत्ते का डिब्बा |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल |
यह विशेष मोड कंडीशनिंग फाइबर ऑप्टिक पैच कॉर्ड सिंगल मोड और मल्टी-मोड फाइबर तकनीकों को जोड़ती है। केबल में दो मल्टी-मोड एसटी कनेक्टर हैं जिनमें एक एससी यूपीसी सिंगल मोड कनेक्टर और एक एससी पीसी मल्टी-मोड कनेक्टर है।
मुख्य केबल गीगाबिट ईथरनेट अनुप्रयोगों में इष्टतम प्रदर्शन के लिए सिंगल मोड फाइबर ऑप्टिक केबल के एक छोटे से खंड के साथ कंडीशन किए गए मल्टी-मोड फाइबर ऑप्टिक केबल का उपयोग करती है।
एससी या एसटी कनेक्टर से लैस गीगाबिट एलएक्स स्विच के लिए, ट्रांसमिट साइड से सिंगल-मोड साइड और उपकरण के रिसीव साइड से मल्टी-मोड फाइबर साइड को कनेक्ट करें। इस कॉन्फ़िगरेशन को दोनों सिरों पर बनाए रखा जाना चाहिए, जिसमें ट्रांसमिट/रिसीव स्वैपिंग केवल केबल प्लांट साइड पर संभव है।
न्यू लाइट 1000BASE-LX/LH गीगाबिट ईथरनेट (1300nm लंबी तरंग दैर्ध्य) अनुप्रयोगों के लिए मानक और अनुकूलित लंबाई 50/125, 62.5/125 और OEM समकक्ष मोड कंडीशनिंग फाइबर ऑप्टिक पैच कॉर्ड का निर्माण करता है जो मौजूदा मल्टी-मोड केबल प्लांट में स्थापित होते हैं।
ये विशेष कॉर्ड डिफरेंशियल मोड डिले (डीएमडी) प्रभावों को रोकते हैं जो तब हो सकते हैं जब लॉन्ग वेव ट्रांसीवर मॉड्यूल सिंगल-मोड और मल्टी-मोड दोनों तरंग दैर्ध्य पर काम करते हैं। एफसी, एसटी, एससी, एलसी और एमटी-आरजे कनेक्टर के साथ उपलब्ध।
कंडीशनिंग पैच कॉर्ड गीगाबिट ईथरनेट के लिए उपयोग किए जाने वाले एलएक्स या लॉन्ग-वेव (1300nm) ट्रांसीवर मॉड्यूल की सिंगल-मोड लॉन्च प्रकृति को संबोधित करती है। मल्टी-मोड फाइबर के केंद्र से सिंगल-मोड लॉन्च को ऑफसेट करके, यह कई संकेतों को समाप्त करता है जो रिसीवर को भ्रमित कर सकते हैं, जिससे एक लॉन्च बनता है जो विशिष्ट मल्टी-मोड एलईडी लॉन्च के समान होता है।
| पैरामीटर | विनिर्देश |
|---|---|
| सम्मिलन हानि |
प्रकाश स्रोत संचरण दिशा | परीक्षण तरंग दैर्ध्य | सम्मिलन हानि डी→बी | 850nm, 1,300nm | अधिकतम ≤ 0.30dB बी→डी | 850nm, 1,300nm | अधिकतम ≤ 0.30dB सी→ए | 850nm, 1,300nm | ≤ 15.0dB(50/125um); ≤ 18.0dB(62.5/125um) ए→सी | 850nm, 1,300nm | अधिकतम ≤ 0.30dB सी→ए | 1,310nm, 1,550nm | ≤ 2.10dB(50/125um); ≤ 2.60dB(62.5/125um) |
| वापसी हानि | एसएम एपी≥60.0dB; एसएम यूपीसी≥50.0dB; एमएम पीसी≥35.0dB |
| स्थायित्व | 1,000 मिलान, विशिष्ट≤0.20dB |
| संचालन तापमान | -20℃ से +70℃ |
| भंडारण तापमान | -40℃ से +85℃ |
