24 पोर्ट 1U ब्लैक स्टैंडर्ड साइज़ फाइबर ऑप्टिक पैच पैनल स्लाइड-आउट ड्रॉअर एन्क्लोजर के साथ

ब्रांड नाम:	New light
मॉडल संख्या:	12/24/48 कोर ptach पैनल
एमओक्यू:	1 ~ 10000
कीमत:	10~100
पैकेजिंग विवरण:	opp बैग + दफ़्ती बॉक्स
भुगतान की शर्तें:	टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

प्रमाणन:

ROHS ;ISO9001

अपहरण:

डेटा सेंटर, प्री-टर्मिनेटेड इंस्टॉलेशन

सामने का हिस्सा:

एलसी, एससी, एसटी, एफसी, ई2000

प्रोडक्ट का नाम:

24 फाइबर रैक माउंटेड एमपीओ/एमटीपी फाइबर ऑप्टिक पैच पैनल

ट्रे:

12/24/48/72/96 फाइबर

वज़न:

6 किलो

सामग्री:

फॉस्फोर कांस्य

सफ़ेद

भंडारण तापमान:

-45 ° C ~+60 ° C

उत्पाद का प्रकार:

ब्याह ट्रे के साथ स्लाइड-आउट दराज संलग्नक

DIMENSIONS:

1.75"H x 17.0"W x 14.0"D,485mmx294mmx44mm

एडाप्टर प्रकार:

अनुसूचित जनजाति

पत्तन:

12/24/36/48/72/96/144/192/288/386

आपूर्ति की क्षमता:

प्रति दिन 10000

प्रमुखता देना:

fiber optic parts and accessories

फाइबर ऑप्टिक सहायक उपकरण

उत्पाद का वर्णन

एलसी/एससी/एसटी/एफसी पैच पैनल फाइबर ऑप्टिक 24 पोर्ट 1U ब्लैक मानक आकार

1U काली मानक आकार LC/SC/ST/FC पैच पैनल फाइबर ऑप्टिक 24 पोर्ट

उत्पाद का अवलोकन

इस 1U ब्लैक स्टैंडर्ड साइज LC/SC/ST/FC पैच पैनल फाइबर ऑप्टिक 24 पोर्ट में MPO/MTP केबल और एडाप्टर शामिल हैं, जिन्हें फाइबर वितरण पैनल भी कहा जाता है।वे फाइबर ऑप्टिक केबलों को आसानी से समाप्त करने की सुविधा प्रदान करते हैं और क्रॉस कनेक्शन के लिए व्यक्तिगत फाइबर तक पहुंच प्रदान करते हैं.

एक बुनियादी फाइबर ऑप्टिक पैनल आमतौर पर एक धातु संलग्नक होता है जिसमें एडाप्टर पैनल और फाइबर स्प्लिट ट्रे होते हैं। स्प्लिट ट्रे फाइबर को फाइबर ऑप्टिक पिगटेल के साथ एक साथ फ्यूज करने की अनुमति देते हैं,जो फिर एडाप्टर पैनलों के फिक्स्ड अंदर के बंदरगाहों में प्लग किए जाते हैं.

पैनल के आंतरिक पोर्ट आमतौर पर फिक्स्ड होते हैं, जिसका अर्थ है कि केबल स्थायी रूप से जुड़े रहते हैं।बाहरी पोर्ट फाइबर पैच केबल के लिए आरक्षित हैं जो आवश्यकतानुसार उपकरणों के बीच कनेक्शन की व्यवस्था करने के लिए अक्सर प्लग और अनप्लग किया जा सकता है.

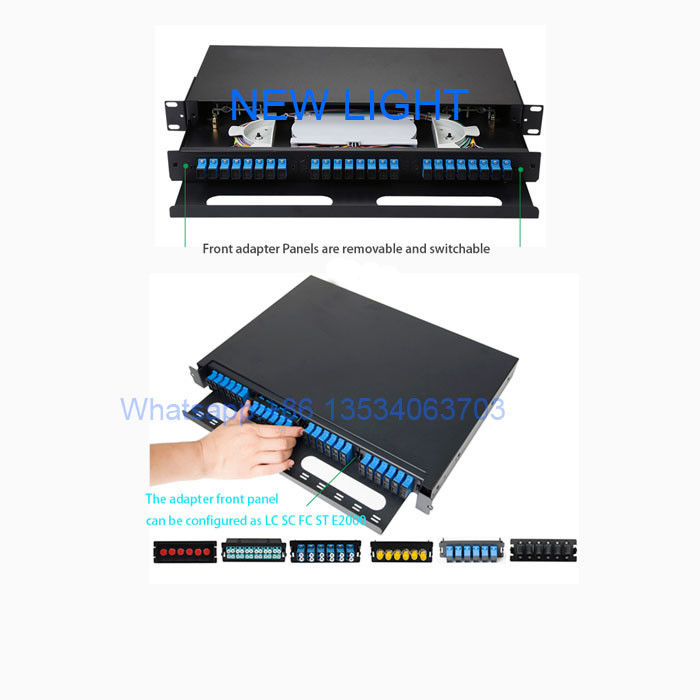

फाइबर पैच पैनलों में दो डिब्बे होते हैंः एक में बल्कहेड रिसेप्टर या एडेप्टर होते हैं, और दूसरे का उपयोग स्प्लिट ट्रे और अतिरिक्त फाइबर भंडारण के लिए किया जाता है।

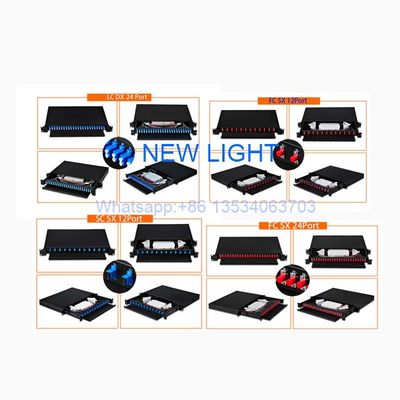

स्लाइड-आउट रैक माउंट फाइबर ऑप्टिक कैबिनेट के रूप में उपलब्ध है, जिसमें 3 टुकड़े एलसी मल्टीमोड डुप्लेक्स एडाप्टर और स्प्लिट ट्रे शामिल हैं,या 6 टुकड़े ST सिंगल मोड एडाप्टर और स्प्लिस ट्रे.

विभिन्न मॉडल 12 कोर फाइबर, 24 कोर फाइबर, 36 कोर फाइबर, 48 कोर फाइबर, 72 कोर फाइबर, 96 कोर फाइबर और 144 कोर फाइबर अनुप्रयोगों को समायोजित करते हैं।एससी सहित विभिन्न एडाप्टर इंटरफेस के साथ संगत, एसटी, एफसी, एलसी, एमटीआरजे, और ई2000। संबंधित फाइबर सामान और पिगटेल वैकल्पिक हैं।

आवेदन

दूरसंचार ग्राहक लूप
फाइबर टू द होम (FTTH)
LAN/WAN नेटवर्क
CATV प्रणाली

प्रमुख विशेषताएं

ऑप्टिकल केबल के समापन के शाखा कनेक्शन के लिए इस्तेमाल किया
19" मानक संरचना, रैक माउंट संगत
विभिन्न एडाप्टरों की स्थापना के लिए उपलब्ध
आसान संचालन के लिए दराज संरचना
स्थान की बचत के लिए कॉम्पैक्ट डिजाइन
आसान प्रबंधन और संचालन
मानक आकार, हल्का वजन और उचित संरचना

यांत्रिक और पर्यावरणीय विशेषताएं

पैरामीटर	विनिर्देश
परिचालन तापमान	-25°C से +40°C
भंडारण तापमान	-25°C से +55°C
सापेक्ष आर्द्रता	≤85% (+30°C)
वायु दबाव	70Kpa से 106Kpa
रंग	काला

आयाम

मॉडल	फाइबर की मात्रा	ऊँचाई	आयाम (LxWxH)
रैक माउंट	12/24/48/96 कोर	1U	430354.144 मिमी

ध्रुवीयता पद्धति

विधि A

एक छोर पर एक कुंजी-अप कनेक्टर और दूसरे छोर पर कुंजी-डाउन कनेक्टर के साथ टाइप ए सीधी-सीधी एमपीओ ट्रंक केबलों का उपयोग करता है, यह सुनिश्चित करता है कि स्थिति 1 में फाइबर विपरीत छोर पर स्थिति 1 पर पहुंचे।डुप्लेक्स अनुप्रयोगों के लिए, एक छोर पर एक पैच कॉर्ड में ट्रांससीवर-रिसीवर फ्लिप की आवश्यकता होती है।

विधि बी

ट्रांससीवर-रिसीवर फ्लिप प्राप्त करने के लिए दोनों छोरों पर कुंजी कनेक्टर का उपयोग करता है, जहां स्थिति 1 में फाइबर विपरीत छोर पर स्थिति 12 पर पहुंचता है, स्थिति 2 स्थिति 11 पर पहुंचता है, और इसी तरह।डुप्लेक्स अनुप्रयोगों के लिए, दोनों छोरों पर सीधे ए-बी पैच कॉर्ड का उपयोग करता है।

विधि सी

एक छोर पर कुंजी कनेक्टर का उपयोग करता है और दूसरे छोर पर कुंजी नीचे विधि ए की तरह, लेकिन फाइबर जोड़े के भीतर ही पलट दिया केबल के साथ।यह विधि समानांतर 8-फाइबर 40 और 100 गिग अनुप्रयोगों का समर्थन नहीं करती है और इसकी सिफारिश नहीं की जाती है.

फ्लुक नेटवर्क्स का मल्टीफाइबरTM प्रो उपयोगकर्ताओं को सही ध्रुवीयता के लिए व्यक्तिगत पैच कॉर्ड, स्थायी लिंक और चैनलों का परीक्षण करने की अनुमति देता है, जो तैनाती त्रुटियों को रोकने में मदद करता है।
