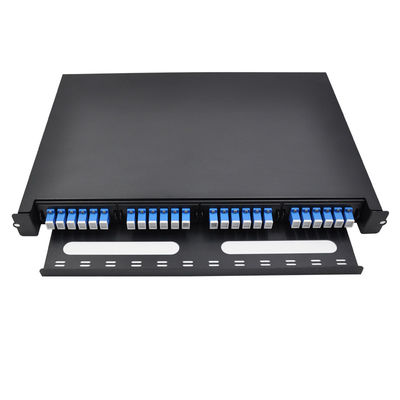

डेटा सेंटरों के लिए MPO/MTP केबल और स्लाइड-आउट ड्रॉअर एन्क्लोजर के साथ 48 पोर्ट फाइबर ऑप्टिक पैच पैनल

ब्रांड नाम:	New light
मॉडल संख्या:	12/24/48 कोर ptach पैनल
एमओक्यू:	1 ~ 10000
कीमत:	10~100
पैकेजिंग विवरण:	opp बैग + दफ़्ती बॉक्स
भुगतान की शर्तें:	टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

प्रमाणन:

ROHS ;ISO9001

सामग्री:

विशिष्टता

अपहरण:

डेटा सेंटर, प्री-टर्मिनेटेड इंस्टॉलेशन

सामने का हिस्सा:

एलसी, एससी, एसटी, एफसी, ई2000

प्रोडक्ट का नाम:

24 फाइबर रैक माउंटेड एमपीओ/एमटीपी फाइबर ऑप्टिक पैच पैनल

ट्रे:

12/24/48/72/96 फाइबर

वज़न:

6 किलो

सामग्री:

फॉस्फोर कांस्य

सफ़ेद

भंडारण तापमान:

-45 ° C ~+60 ° C

उत्पाद का प्रकार:

ब्याह ट्रे के साथ स्लाइड-आउट दराज संलग्नक

DIMENSIONS:

1.75"H x 17.0"W x 14.0"D,485mmx294mmx44mm

एडाप्टर प्रकार:

अनुसूचित जनजाति

आपूर्ति की क्षमता:

प्रति दिन 10000

प्रमुखता देना:

fiber optic parts and accessories

फाइबर ऑप्टिक सहायक उपकरण

उत्पाद का वर्णन

48 पोर्ट फाइबर ऑप्टिक पैच पैनल MPO/MTP केबल और एडॉप्टर के साथ

यह 48-पोर्ट फाइबर ऑप्टिक पैच पैनल सिस्टम MPO/MTP केबल और एडॉप्टर शामिल करता है, जिसे फाइबर वितरण पैनल भी कहा जाता है। ये पैनल फाइबर ऑप्टिक केबल के आसान टर्मिनेशन की सुविधा प्रदान करते हैं और क्रॉस-कनेक्शन उद्देश्यों के लिए व्यक्तिगत फाइबर तक पहुंच प्रदान करते हैं।

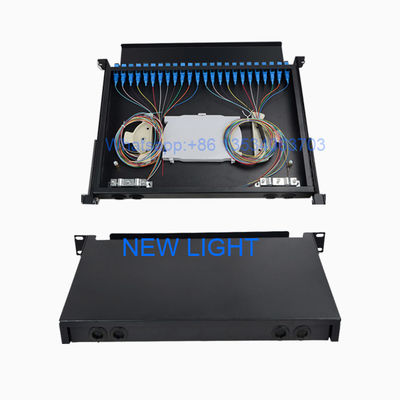

मानक फाइबर ऑप्टिक पैनल में एक धातु का आवरण होता है जिसमें एडॉप्टर पैनल और फाइबर स्प्लिस ट्रे होते हैं। स्प्लिस ट्रे ऑप्टिक पिगटेल के साथ फाइबर फ्यूजन को सक्षम करते हैं, जो एडॉप्टर पैनल के फिक्स्ड इनसाइड पोर्ट से जुड़ते हैं।

पैनल के आंतरिक पोर्ट फिक्स्ड रहते हैं, जो स्थायी केबल कनेक्शन सुनिश्चित करते हैं, जबकि बाहरी पोर्ट उपकरणों के बीच आवश्यकतानुसार बार-बार कनेक्शन समायोजन के लिए फाइबर पैच केबल को समायोजित करते हैं।

फाइबर पैच पैनल में दो डिब्बे होते हैं: एक में बल्कहेड रिसेप्टेकल्स या एडॉप्टर होते हैं, और दूसरा स्प्लिस ट्रे और अतिरिक्त फाइबर स्टोरेज के लिए नामित होता है।

स्लाइड-आउट रैक माउंट फाइबर ऑप्टिक एन्क्लोजर में उपलब्ध है जिसमें विभिन्न कॉन्फ़िगरेशन शामिल हैं, जैसे LC मल्टीमोड डुप्लेक्स एडॉप्टर और स्प्लिस ट्रे। कई मॉडल 12, 24, 36, 48, 72, 96, और 144 कोर फाइबर अनुप्रयोगों को समायोजित करते हैं। SC, ST, FC, LC, MTRJ, और E2000 सहित विभिन्न एडॉप्टर इंटरफेस के साथ संगत। संबंधित फाइबर एक्सेसरीज़ और पिगटेल वैकल्पिक घटकों के रूप में उपलब्ध हैं।

अनुप्रयोग

दूरसंचार ग्राहक लूप
फाइबर टू द होम (FTTH)
LAN/WAN नेटवर्क
CATV सिस्टम

मुख्य विशेषताएं

ऑप्टिकल केबल टर्मिनेशन के लिए शाखा कनेक्शन
19-इंच मानक रैक माउंटिंग संरचना
एडॉप्टर इंस्टॉलेशन संगतता
आसान संचालन के लिए दराज संरचना
कॉम्पैक्ट स्पेस-सेविंग डिज़ाइन
आसान प्रबंधन और संचालन
हल्के, तर्कसंगत संरचना के साथ मानक आकार

यांत्रिक और पर्यावरणीय विनिर्देश

पैरामीटर	विनिर्देश
ऑपरेटिंग तापमान	-25℃ से +40℃
भंडारण तापमान	-25℃ से +55℃
सापेक्ष आर्द्रता	≤85% (+30℃)
वायु दाब	70Kpa से 106Kpa
रंग	काला

आयाम

मॉडल	फाइबर मात्रा	ऊंचाई	आयाम (LxWxH)
रैक माउंट	12/24/48/96 कोर	1U	430354.144mm

ध्रुवीयता विन्यास

फाइबर ध्रुवीयता को समझना

उचित डेटा ट्रांसमिशन के लिए, एक केबल छोर पर ट्रांसमिट सिग्नल (Tx) को विपरीत छोर पर रिसीवर (Rx) से मेल खाना चाहिए। उद्योग मानक मल्टी-फाइबर घटकों के लिए तीन ध्रुवीयता विधियों को परिभाषित करते हैं, प्रत्येक विभिन्न MPO केबल प्रकारों का उपयोग करता है।

विधि ए

एक छोर पर की अप कनेक्टर और दूसरे छोर पर की डाउन कनेक्टर के साथ टाइप ए स्ट्रेट-थ्रू MPO ट्रंक केबल का उपयोग करता है, जो पोजीशन 1 से पोजीशन 1 फाइबर संरेखण बनाए रखता है। डुप्लेक्स अनुप्रयोगों के लिए, एक छोर पर पैच कॉर्ड ट्रांससीवर-रिसीवर फ्लिप की आवश्यकता होती है।

विधि बी

ट्रांससीवर-रिसीवर फ्लिप प्राप्त करने के लिए दोनों सिरों पर की अप कनेक्टर का उपयोग करता है, जिसमें पोजीशन 1 फाइबर पोजीशन 12 विपरीत छोर पर पहुंचता है। डुप्लेक्स अनुप्रयोगों के लिए, दोनों सिरों पर स्ट्रेट ए-बी पैच कॉर्ड का उपयोग करता है।

विधि सी

एक छोर पर की अप कनेक्टर और दूसरे पर की डाउन (विधि ए के समान) की सुविधा देता है, जिसमें आंतरिक फाइबर जोड़ी फ्लिप होती है। डुप्लेक्स अनुप्रयोगों के लिए उपयुक्त होने पर भी, यह विधि समानांतर 8-फाइबर 40 और 100 गीगा अनुप्रयोगों का समर्थन नहीं करती है और इसकी अनुशंसा नहीं की जाती है।

विशिष्ट पैच कॉर्ड प्रकारों की आवश्यकता वाली कई ध्रुवीयता विधियों के साथ, परिनियोजन त्रुटियां आम हैं। फ्लूक नेटवर्क्स का मल्टीफाइबर™ प्रो सही ध्रुवीयता सत्यापन के लिए व्यक्तिगत पैच कॉर्ड, स्थायी लिंक और चैनलों का परीक्षण करने में सक्षम बनाता है।
