3 एम एलसी-एलसी सिंगलमोड फाइबर ऑप्टिक पैच कॉर्ड 3.0 मिमी व्यास और कम सम्मिलन हानि के साथ

ब्रांड नाम:	NewLight
एमओक्यू:	1 ~ 100000
कीमत:	0.1~100
पैकेजिंग विवरण:	प्रति पीसी 1 पीसी
भुगतान की शर्तें:	टी/टी, वेस्टर्न यूनियन, , पेपैल

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीन

प्रमाणन:

ISO ,ROSH

नाम:

एलसी-एलसी फाइबर पैच कॉर्ड

व्यास:

3.0 मिमी

नमूना:

एकल मोड

योजक:

LC-नियंत्रण रेखा

रंग:

नीला

लंबाई:

3 मीटर

आपूर्ति की क्षमता:

1000000

प्रमुखता देना:

एलसी-एलसी सिंगलमोड पैच कॉर्ड

सिंगल मोड एलसी फाइबर पैच कॉर्ड

3 मीटर एलसी यूपीसी पैच कॉर्ड

उत्पाद का वर्णन

3 एम एलसी-एलसी सिंगलमोड फाइबर ऑप्टिक पैच कॉर्ड (एलसी/यूपीसी से एलसी/यूपीसी, 9/125μm, 3.0mm, सिम्पलेक्स)

3 मीटर एलसी/यूपीसी से एलसी/यूपीसी सिंगलमोड सिम्पलेक्स पैच कॉर्ड 9/125μm जी.652डी फाइबर पर 3.0 मिमी पीवीसी जैकेट के साथ नीले रंग में। फैक्टरी-समाप्त 1.25 मिमी सिरेमिक-फेरुल एलसी कनेक्टर, यूपीसी (0 डिग्री) पॉलिश,100% अंत-पृष्ठ का निरीक्षण किया गया और टुकड़े-टुकड़े में सम्मिलन हानि का परीक्षण किया गया.

उत्पाद का अवलोकन

यह 3M LC-LC सिंगलमोड पैच कॉर्ड एक ही 9/125μm G.652D फाइबर का उपयोग करता है, एक पतली 3.0mm जैकेट में,तो यह एक एससी या डुप्लेक्स ज़िपकोर्ड असेंबली के लगभग आधे रूटिंग स्थान पर कब्जा कर लेता है , पैच-पैनल और रैक-टू-रैक रूटिंग और 1G/10G SFP, SFP+ और GBIC ट्रांससीवर पोर्ट के लिए 1310/1550nm पर। प्रत्येक कॉर्ड इकट्ठा किया जाता है,हमारे शेन्ज़ेन संयंत्र में पॉलिश और परीक्षण किया और अनुरोध पर प्रति टुकड़ा सम्मिलन-हानि / वापसी-हानि परीक्षण रिकॉर्ड के साथ वितरित किया जाता है.

उत्पाद फोटो

वास्तविक उत्पाद 3 एम एलसी-एलसी सिंगलमोड सिंप्लेक्स पैच कॉर्ड, एलसी/यूपीसी कनेक्टर, 3.0 मिमी का नीला पीवीसी जैकेट

एलसी-एलसी विशिष्ट विशेषताएं

1दोनों छोरों पर.25 मिमी सिरेमिक फेरुल एलसी/यूपीसी∙ सीसी के कनेक्टर फुटप्रिंट का आधा, लाइन कार्ड, ओडीएफ और पैच पैनलों पर पोर्ट घनत्व दोगुना
एकल मोड 9/125μm G.652D (OS2)1310/1550nm, समानांतर डुप्लेक्स जोड़े पर 10 किमी तक के 1G/10G लिंक और 40G/100G को कवर करता है
सिम्पलेक्स निर्माणएक फाइबर, एक 3.0 मिमी जैकेटः एकल दिशा (केवल Tx) के लिए सही विकल्प और दो तारों से डुप्लेक्स जोड़े बनाने के लिए
सम्मिलन हानि ≤0.3dB (सामान्यतः 0.15dB)प्रत्येक कॉर्ड को व्यक्तिगत रूप से मापा जाता है, न कि बैच के नमूने
यूपीसी 0° गुंबद पॉलिश, रिटर्न हानि ≥50dBWDM और CATV रिटर्न-पथ चैनलों पर स्थिर
≥1000 संभोग चक्रजिरकोनिया सिरेमिक फेरुल और परिशुद्धता मशीनीकृत एलसी आवास आईएल बहाव को ±0.1dB के भीतर रखते हैं
छोटे मोड़-सहिष्णु 3.0 मिमी पीवीसी जैकेट, नीलासिंगलमोड यूपीसी के लिए रंग-कोड और घने केबल प्रबंधकों में आसानी से पता लगाने योग्य

तकनीकी विनिर्देश

पैरामीटर	विनिर्देश
उत्पाद का प्रकार	एलसी/यूपीसी ️ एलसी/यूपीसी सिंगलमोड सिम्पलेक्स फाइबर ऑप्टिक पैच कॉर्ड
कनेक्टर ए / कनेक्टर बी	एलसी/यूपीसी/एलसी/यूपीसी (1.25 मिमी जिरकोनिया सिरेमिक फेरुल, नीला आवास)
फाइबर का प्रकार	9/125μm G.652D सिंगलमोड (OS2)
फाइबर गिनती/निर्माण	1 फाइबर ∙ सिम्पलेक्स
तरंगदैर्ध्य	1310 / 1550nm
जैकेट ओडी / सामग्री / रंग	3.0 मिमी / पीवीसी / नीला
लम्बाई	3 मीटर मानक (0.5 मीटर ₹ 50 मीटर ऑर्डर करने के लिए उपलब्ध)
सम्मिलन हानि	≤0.3dB (सामान्यतः 0.15dB)
रिटर्न हानि	≥50dB (UPC)
पुनरावृत्ति / विनिमेयता	≤0.1dB / ≤0.2dB
स्थायित्व	≥1000 संभोग चक्र
ऑपरेटिंग तापमान	-40°C से +85°C
भंडारण तापमान	-45°C से +85°C तक
ध्रुवीयता	सीधा (ए-ए), एकल फाइबर
अनुपालन	आईएसओ 9001 / सीई / RoHS; आईईसी 61300-3-4 / 3-6 परीक्षण विधियाँ

अंत-पृष्ठ निरीक्षण और परीक्षण डेटा

इस कॉर्ड पर प्रत्येक एलसी/यूपीसी फेरुल पैकिंग से पहले माइक्रोस्कोप के अंत-साइड निरीक्षण से गुजरता हैऔर कनेक्टर को अस्वीकार कर दिया जाता है और अगर कोई दोष पाया जाता है तो फिर से पॉलिश किया जाता हैइसके पश्चात समावेशन हानि और वापसी हानि को एक बार में एक तार के साथ तैयार संयोजन पर मापा जाता है और मापा गया मान तार के परीक्षण लेबल पर दर्ज किया जाता है।

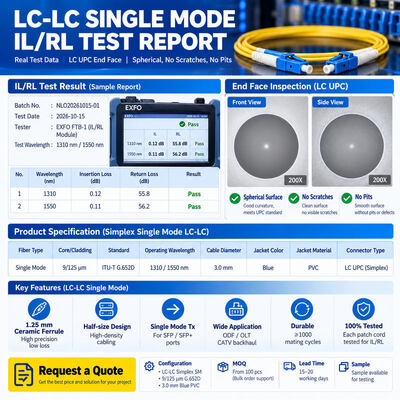

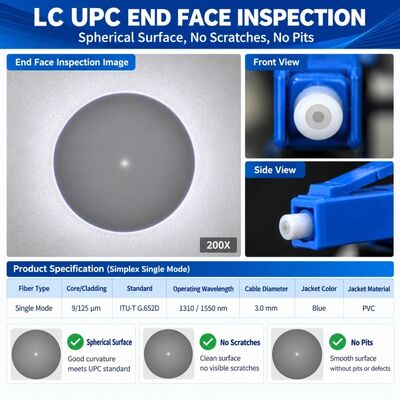

बाएंः एलसी/यूपीसी अंत-तले निरीक्षण रिकॉर्ड. दाएंः इस 3M एलसी-एलसी सिंगलमोड पैच कॉर्ड के लिए आईएल/आरएल परीक्षण रिपोर्ट.

उपरोक्त रिपोर्ट में मापा गया आईएल/आरएल मूल्य परीक्षण किए गए बैच के लिए वास्तविक आंकड़े हैं और इस पृष्ठ के विनिर्देश के भीतर रहते हैं (आईएल ≤0.3dB, आरएल ≥50dB) ।प्रति बैच परीक्षण रिपोर्ट की एक प्रति माल के साथ संलग्न की जाती है; प्रति टुकड़ा परीक्षण रिकॉर्ड अनुरोध पर उपलब्ध कराया जा सकता है।

जहाँ इस तार का इस्तेमाल किया जाता है

स्विच और राउटर में 1G/10G SFP, SFP+ और GBIC ट्रांससीवर पोर्ट
उच्च घनत्व वाले ओडीएफ, पैच पैनल और केंद्रीय कार्यालयों और डेटा केंद्रों में रैक-टू-रैक/क्रॉस-कनेक्ट पैचिंग
एफटीटीएच/एफटीटीबी/एफटीटीएक्स पहुँच और दूरसंचार उपकरण कक्ष (ओएलटी से ओडीएफ)
CATV हेड-एंड और रिटर्न-पथ (1310nm आगे / 1550nm पीछे) लिंक
लैन रीढ़ की हड्डी, कैंपस केबलिंग और प्रयोगशाला परीक्षण उपकरण

पैकिंग और वितरण

पीई बैग के लिए 1 पीसी, कॉर्ड के लिए व्यक्तिगत परीक्षण लेबल; MOQ 1 पीसी, लीड समय मानक लंबाई के लिए 7 कार्य दिवस; OEM लंबाई, पॉलिश (UPC/APC), जैकेट (PVC/LSZH) और रंग उपलब्ध है।

उद्धरण मांगें

हमें अपनी सटीक विन्यास बताएं और हम 12 कार्य घंटों के भीतर मूल्य, लीड समय और परीक्षण डेटा के साथ वापस आ जाएंगे।

लंबाई (0.5 मीटर ₹ 50 मीटर) और मात्रा
पोलिशः एलसी/यूपीसी या एलसी/एपीसी। जैकेटः पीवीसी या एलएसजेडएच। रंग
गंतव्य बंदरगाह/व्यापार अवधि (EXW, FOB शेन्ज़ेन, CIF)
क्या आप प्रति टुकड़ा सम्मिलन-हानि परीक्षण रिकॉर्ड संलग्न की जरूरत है

इस पृष्ठ पर पूछताछ बटन का उपयोग करके अपनी आवश्यकताओं को भेजने के लिए मूल्यांकन के लिए उपलब्ध नमूने।
