| ब्रांड नाम: | New Light |
| एमओक्यू: | 1 |
| कीमत: | 3.5~20 |
| पैकेजिंग विवरण: | निर्यात पैकिंग |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, Moneygram |
निरपेक्ष अधिकतम रेटिंग
| पैरामीटर | प्रतीक | मिन। | मैक्स। | इकाई | ध्यान दें |
| वोल्टेज आपूर्ति | VCC | -0.5 | 4.0 | वी | |
| भंडारण तापमान | -40 | 85 | सी | ||
| सापेक्षिक आर्द्रता | 85 | % |
नोट: अधिकतम निरपेक्ष रेटिंग से ज्यादा तनाव मॉड्यूल को स्थायी नुकसान पहुंचा सकते हैं
फ़ीचर:
* 10.3 जीबी / एस डाटा दर के लिए 9.95 जीबी / एस का समर्थन करता है

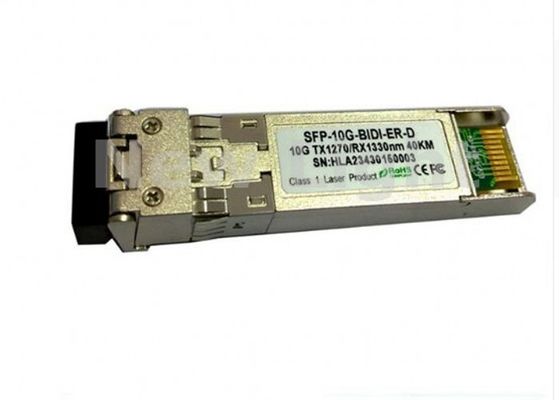

* सरल एलसी कनेक्टर द्वि-दिशात्मक एसएफपी + ऑप्टिकल ट्रान्सीवर
* डिजिटल निदान SFF-8472 अनुरूप
* हॉट प्लग करने योग्य
* 1: 1270 एनएम डीएफबी लेजर ट्रांसमीटर, 1330 एनएम रिसीवर
2: 1330 एनएम डीएफबी लेजर ट्रांसमीटर, 1270 एनएम रिसीवर
* 9 / 125um एसएमएफ पर 40 किमी तक
* एसएफपी + एमएसए एसएफएफ-8431 आज्ञाकारी
* ऑपरेटिंग केस तापमान: 0 से 70 डिग्री सेल्सियस
अनुप्रयोगों:
* 10GBASE-ER पर 10.3125 जीबीपीएस
* 10 जीबीएसई-ईडब्ल्यू 9.953 जीबीपीएस पर
* अन्य ऑप्टिकल लिंक
गेरेल ऑपरेटिंग कंसट्रिक्स
| पैरामीटर | प्रतीक | मिन। | प्रकार | मैक्स। | इकाई | ध्यान दें | |
| डेटा गति | ईथरनेट | 10.3125 | जीबी / s | ||||
| फाइबर चैनल | 10.518 | ||||||
| वोल्टेज आपूर्ति | VCC | 3.13 | 3.3 | 3.47 | वी | ||
| VCC | वी | ||||||
| बिजली आपूर्ति करें | Icc 5 | एमए | |||||
| Icc 3 | 400 | एमए | |||||
| ऑपरेटिंग केस अस्थायी | Tc | 0 | 70 | सी | |||
इलेक्ट्रिकल इनपुट / आउटपुट कंसट्रिक्स
एल ट्रांसमीटर
| पैरामीटर | प्रतीक | मिन। | प्रकार | मैक्स। | इकाई | ध्यान दें | |
| Diff। इनपुट वोल्टेज स्विंग | 120 | 820 | mVpp | 1 | |||
| टीएक्स इनपुट अक्षम करें | एच | VIH | 2.0 | VCC + 0.3 | वी | ||
| एल | विलास | 0 | 0.8 | ||||
| टीएक्स फॉल्ट आउटपुट | एच | VOH | 2.0 | VCC + 0.3 | वी | 2 | |
| एल | वॉल्यूम | 0 | 0.8 | ||||
| इनपुट डिफ मुक़ाबला | ज़िन | 100 | Ω | ||||
एल रिसीवर
| पैरामीटर | प्रतीक | मिन। | प्रकार | मैक्स। | इकाई | ध्यान दें | |
| Diff। आउटपुट वोल्टेज स्विंग | 340 | 650 | 800 | mVpp | 3 | ||
| आरएक्स लॉस आउटपुट | एच | VOH | 2.0 | VCC + 0.3 | वी | 2 | |
| एल | वॉल्यूम | 0 | 0.8 | ||||
नोट 1) टीडी +/- आंतरिक रूप से एसी युग्मित है जिसमें मॉड्यूल के अंदर 100Ω अंतर समाप्ति है।
नोट 2) टीएक्स फॉल्ट और आरएक्स लॉस खुले कलेक्टर आउटपुट हैं, जिसे मेजबान बोर्ड पर 4 किमी से 10 किमी प्रतिरोधों के साथ खींच लिया जाना चाहिए। 2.0V और Vcc + 0.3V के बीच वोल्टेज को खींचें
नोट 3) आरडी +/- आउटपुट आंतरिक रूप से एसी युग्मित हैं, और इसे उपयोगकर्ता सेर्ड्स पर 100Ω (अंतर) के साथ समाप्त किया जाना चाहिए।
ऑप्टिकल वर्णमाला
एल ट्रांसमीटर
| पैरामीटर | प्रतीक | मिन। | प्रकार | मैक्स। | इकाई | ध्यान दें |
| ऑपरेटिंग तरंग दैर्ध्य | 1260 | 1270 | 1280 | एनएम | ||
| 1320 | 1330 | 1340 | ||||
| एवेन्यू आउटपुट पावर (सक्षम) | पो | 0 | 4 | dBm | 1 | |
| विलुप्त होने का अनुपात | ईआर | 5 | डीबी | 1 | ||
| आरएमएस वर्णक्रमीय चौड़ाई | Δλ | 1 | एनएम | |||
| उठो / पतन के समय (20% ~ 80%) | Tr / TF | 50 | ps | 2 | ||
| ऑप्टिकल मॉडुलन आयाम | OMA | -6.2 | dBm | |||
| फैलाव जुर्माना | 1 | डीबी | ||||
| आउटपुट ऑप्टिकल नेत्र | आईईईई 0802.3 एईएपी के अनुरूप | |||||
एल रिसीवर
| पैरामीटर | प्रतीक | मिन। | प्रकार | मैक्स। | इकाई | ध्यान दें |
| ऑपरेटिंग तरंग दैर्ध्य | 1320 | 1330 | 1340 | एनएम | ||
| 1260 | 1270 | 1280 | ||||
| संवेदनशीलता | PSEN | -15 | dBm | 3 | ||
| मिन। अधिभार | Pimax | 0.5 | dBm | |||
| लॉस एसेट | देहात | -30 | dBm | |||
| लॉस डी-डार्ट | पी.डी. | -16 | dBm | |||
| लॉस हिस्टैरिसीस | पी.डी.-पा | 0.5 | 4 | डीबी |
नोट 1) पीआरबीएस 2 31 - 1 एनआरजेड टेस्ट पैटर्न के साथ 10.3125 बी / एस पर मापा गया।
नोट 2) 20% ~ 80%
नोट 3) ईआर के सबसे बुरे मामले के तहत, 10.3125 जीबी / एस पर पीआरबीएस 2 31 - 1 एनआरजेड टेस्ट पैटर्न बीईआर <1x10-12
पिन परिभाषाएं और कार्य
| पिन | प्रतीक | नाम / विवरण |
| 1 | वीईईटी [1] | ट्रांसमीटर ग्राउंड |
| 2 | Tx_FAULT [2] | ट्रांसमीटर गलती |
| 3 | टीएक्सडीआईएस [3] | ट्रांसमीटर अक्षम करें लेजर आउटपुट उच्च या ओपन पर अक्षम है |
| 4 | एसडीए [2] | 2-तार सीरियल इंटरफ़ेस डेटा लाइन |
| 5 | एससीएल [2] | 2-तार सीरियल इंटरफ़ेस क्लॉक लाइन |
| 6 | MOD_ABS [4] | मॉड्यूल अनुपस्थित मॉड्यूल के भीतर ग्राउंडेड |
| 7 | आरएस0 [5] | दर चुनें 0 |
| 8 | RX_LOS [2] | सिग्नल संकेत का नुकसान तर्क 0 सामान्य ऑपरेशन का संकेत देता है |
| 9 | आरएस 1 [5] | दर चुनें 1 |
| 10 | वीयर [1] | रिसीवर ग्राउंड |
| 1 1 | वीयर [1] | रिसीवर ग्राउंड |
| 12 | RD- | रिसीवर इनवर्टेड डेटा बाहर। एसी युग्मित |
| 13 | आरडी + | रिसीवर डेटा बाहर एसी युग्मित |
| 14 | वीयर [1] | रिसीवर ग्राउंड |
| 15 | VCCR | रिसीवर बिजली की आपूर्ति |
| 16 | VCCT | ट्रांसमीटर बिजली की आपूर्ति |
| 17 | वीईईटी [1] | ट्रांसमीटर ग्राउंड |
| 18 | टीडी + | ट्रांसमीटर डेटा एसी युग्मित |
| 19 | TD- | ट्रांसमीटर इनवर्टेड डेटा में एसी युग्मित |
| 20 | वीईईटी [1] | ट्रांसमीटर ग्राउंड |
|
|
