उत्पाद विवरण:
|
| नाम: | एमपीओ एमटीपी केबल | सामग्री: | एलएसजेडएच, ओएनएनपी या ओएनएनआर |
|---|---|---|---|
| मोड प्रकार: | ओएम4 ओएस2 | कोर प्रकार: | 12 कोर/24कोर |
| योजक: | एमटीपी एमपीओ | रंग: | एक्वा, नारंगी, पीला, पीला / लाल / एक्वा |
| हाई लाइट: | 12 फाइबर एमपीओ एमटीपी केबल,100 जी प्लेनम एमपीओ एमटीपी केबल,100 जी प्लेनम मल्टी फाइबर केबल |
||
40M OM4 12 फाइबर MPO MTP केबल 100G प्लेनम mtp फाइबर ऑप्टिक केबल
मल्टी फाइबर केबल की विशेषताएं
न्यू लाइट ऑप्टिक्स टेक्नोलॉजी लिमिटेड प्री-टर्मिनेटेड प्लग एंड गो फाइबर सिस्टम अत्यधिक लागत प्रभावी, विस्तार योग्य और उच्च गति प्रणाली के साथ रैपिड फाइबर परिनियोजन बाजार प्रदान करता है।
न्यू लाइट ऑप्टिक्स एमटीपी® ब्रांड प्री-टर्मिनेटेड असेंबली यह सुनिश्चित करने के लिए कि प्री-टर्मिनेटेड को इंटरकनेक्ट करते समय इष्टतम प्रदर्शन प्राप्त किया जाता है

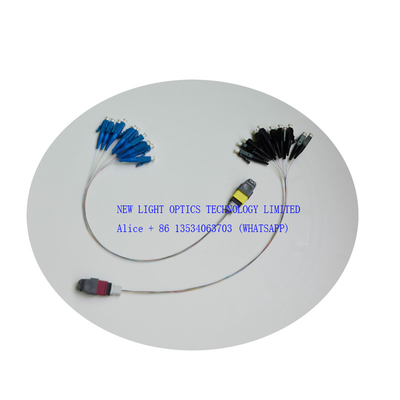

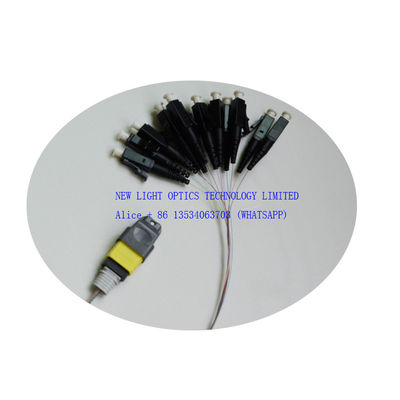

न्यू लाइट ऑप्टिक्स एमटीपी/एमपीओ हार्नेस केबल एक तरह का ब्रेकआउट/फैनआउट एमपीओ केबल असेंबली है जिसके एक छोर पर एक एमटीपी/एमपीओ कनेक्टर और दूसरे छोर पर कई सिंगल-फाइबर कनेक्टर (एलसी, एससी, एसटी, एफसी, आदि) हैं। पैच पैनल के लिए डेटा वितरण और रूटिंग के लिए डिज़ाइन किया गया।ये केबल असेंबली 10G/25G ईथरनेट, उच्च गति 40G/100G ईथरनेट की मांगों को पूरा करती हैं, और 10G/25G से 40G/100G तक मानकों के अनुरूप केबल प्लांट माइग्रेशन के लिए उपयोग की जा सकती हैं।ऑप्टिकिंग हार्नेस केबल पूरी तरह से कॉन्फ़िगर करने योग्य हैं, जो कनेक्टर प्रकार, ब्रेकआउट कॉन्फ़िगरेशन और जैकेट सामग्री सहित विभिन्न प्रकार के केबल और कनेक्टर संयोजनों के साथ उपलब्ध हैं।अत्यधिक एकीकृत डिजाइन और निर्माण क्षमता के साथ, ऑप्टिकिंग अनुकूलित एमटीपी / एमपीओ हार्नेस केबल प्रदान करता है जो इष्टतम प्रदर्शन और विश्वसनीयता प्रदान करने के लिए 100% परीक्षण किया जाता है।
ईथरनेट ओवर OM4 मल्टीमोड फाइबर 3500/4700 मेगाहर्ट्ज-किमी मोडल बैंडविड्थ 850nm / 1300nm |फास्ट ईथरनेट 100Basw-FX 2000m |1Gb (1000Mb) ईथरनेट 1000Base-SX 550m (मोड-कंडीशनिंग पैच कॉर्ड की आवश्यकता है) |10GB ईथरनेट 10GBase-SR 400m |40Gb ईथरनेट 40GBase-SR4 150m (550m QSFP+ eSR4) |100GB ईथरनेट 100GBase-SR10 150m।
बैंडविड्थ: 3600/500 मेगाहर्ट्ज-किमी @ 850/1300 एनएम (ओएम4 - 850 एनएम वीसीएसईएल / उच्च गति के लिए अनुकूलित)।
ऊपर दिया गया आवेदन MTP-LC हार्नेस केबल के लिए है जो सीधे QSFP+ पोर्ट को (4)SFP+ पोर्ट से जोड़ता है।
कई मौजूदा डीसी वातावरणों में, LC-MTP केबल का उपयोग स्विच, रैक पैच पैनल और मुख्य वितरण केबलिंग पैनल के बीच उच्च घनत्व वाले फाइबर ट्रंक का समर्थन करने के लिए किया जाता है।
400G शॉर्ट और मीडियम डिस्टेंस डायरेक्ट कनेक्शन में आमतौर पर 400G-DR4 OSFP/QSFP-DD मॉड्यूल के साथ 8-कोर/12-कोर MTP पैच केबल होते हैं।"DR4" - "DR" शब्द का अर्थ सिंगल-मोड फाइबर का उपयोग करके 500 मीटर की पहुंच है और "4" का अर्थ है कि 4 x 100 Gbps ऑप्टिकल चैनल हैं।चूंकि एक ऑप्टिकल चैनल के लिए दो फाइबर की आवश्यकता होती है, सीधे कनेक्शन प्राप्त करने के लिए 400G-DR4 मॉड्यूल के लिए एक 8-फाइबर या 12-कोर MTP/MPO केबल का उपयोग किया जा सकता है।8-फाइबर एमटीपी केबलिंग में, फाइबर का उपयोग 100% है, जबकि 12-कोर एमटीपी केबलिंग में, चार फाइबर अप्रयुक्त रहते हैं।उदाहरण के तौर पर 400G QSFP-DD मॉड्यूल लें, निम्न चित्र 400G DR4 डायरेक्ट कनेक्शन के लिए MTP केबलिंग प्रस्तुत कर रहा है।
16-फाइबर एमटीपी/एमपीओ केबल के साथ 100 मीटर स्पैन
400G-SR8 ट्रांससीवर्स को 16-कोर MTP केबल के उपयोग की आवश्यकता होती है।शब्द "SR8" - "SR" मल्टीमोड फाइबर का उपयोग करके 100 मीटर की दूरी के लिए है, और "8" का अर्थ है कि 50Gbps पर प्रत्येक ऑपरेटिंग के साथ 8 ऑप्टिकल चैनल मौजूद हैं।इस सीधे संबंध में, 16-कोर एमटीपी केबल में 100% फाइबर उपयोग होता है।इन 400G-SR8 फाइबर ट्रांससीवर्स के प्राथमिक अपनाने वालों के उत्तरी अमेरिका और चीन में कुछ हाइपरस्केल क्लाउड सेवा प्रदाता होने की उम्मीद है।
एमपीओ एमटीपी केबल तकनीकी पैरामीटर
| वस्तु | तकनीकी मापदंड | |
| योजक | एमपीओ/एमटीपी (एफ या एम) | एमपीओ/एमटीपी (एफ या एम) |
| प्रचालन तापमान | -40 डिग्री सेल्सियस ~ + 80 डिग्री सेल्सियस | |
| भंडारण तापमान | -40 डिग्री सेल्सियस ~ + 85 डिग्री सेल्सियस | |
| निविष्ट वस्तु का नुकसान |
SM: ≤ 0.75dB (मानक मान), ≤0.35dB (सामान्य मान); एमएम: ≤ 0.50 डीबी (मानक मूल्य), ≤0.35 डीबी (विशिष्ट मूल्य); |
|
| हारकर लौटा | एसएम:≥60dB;एमएम: ≥35dB | |
| एमपीओ अंत प्रकार | पुरुष: गाइड पिन के साथ;महिला: बिना गाइड पिन के | |
| फाइबर की गिनती | 8,12 और 24 फाइबर | |
| दूसरे छोर का कनेक्टर प्रकार | एमपीओ-महिला, एमपीओ-पुरुष, एफसी, एससी, एसटी, एमयू, एलसी, ई2000 | |
| फाइबर मोड | सिंगल-मोड (G652, G655, G657), मल्टी-मोड (50, 62.5, OM2, OM3, OM4) | |
| फाइबर केबल प्रकार | 250um रिबन फाइबर, रिबन केबल, बंडल फाइबर ऑप्टिक केबल | |
सही द्वि-दिशात्मक आवंटन की गारंटी के लिए तीन ध्रुवीयता विधियों टाइप ए, टाइप बी और टाइप सी का उपयोग किया जाता है।
पैकिंग
हम इसे ओपीपी बैग और दफ़्ती बॉक्स के बाहर पैक करेंगे।डिलीवरी के समय माल की सुरक्षा के लिए क्षतिग्रस्त नहीं होते हैं।
एफक्यूए
1. क्यू :क्या आप निर्माता हैं?
एक: हाँ, हम शेन्ज़ेन, चीन में निर्माता हैं
2. क्यू :आपका MOQ क्या है?
ए: MOQ 1 पीसी हो सकता है, लेकिन हम 1 पीसी ऑर्डर करने का सुझाव नहीं दे रहे हैं, क्योंकि लागत अधिक होगी, ताकि कीमत आपके बजट से अधिक हो।
3. क्यू :कीमत क्या है ?
ए: कीमत आपके मात्रा के अनुसार है।आपके द्वारा हमें अपनी मात्रा बताने के बाद, हम आपके लिए अपनी सर्वोत्तम कीमत प्रदान करेंगे।बड़ी मात्रा में बहुत प्रतिस्पर्धी मूल्य मिलेगा।
4. क्यू:क्या आप एफओबी मूल्य उद्धृत कर सकते हैं?
ए: हाँ हम कर सकते हैं, लेकिन आकार और वजन के कारण बड़ा नहीं है, अधिकांश हवा, डीएचएल, टीएनटी, यूपीसी, फेडेक्स इत्यादि द्वारा डिलीवरी कर रहे हैं।इसलिए एफओबी मूल्य करना मुश्किल है।सबसे अच्छा तरीका है हमें अपने विस्तृत विनिर्देशों और मात्रा के बारे में बताएं, हम आपके संदर्भ के लिए उत्पादों की कीमत के साथ माल ढुलाई की पेशकश करेंगे।
हमारे पास बहुत प्रतिस्पर्धी मूल्य विशेषज्ञ हैं।यदि आपकी मात्रा बड़ी है और दर्जनों कार्टन बॉक्स हैं, तो हम आपके संदर्भ के लिए समुद्र के द्वारा माल ढुलाई कर सकते हैं।
EXW मूल्य या CFR मूल्य बेहतर होगा.यदि आपको आवश्यकता हो तो आप अधिक समाधान के लिए हमसे संपर्क कर सकते हैं।
5. क्यू:आपकी गुणवत्ता कैसी है?
ए: हमारा उत्पादन आईईसी, यूरोप मानक उत्पादन के अनुसार है, लगभग धूल मुक्त कार्यशाला के लिए बंद है।आयातित उत्पादन उपकरण और गुणवत्ता नियंत्रण उपकरण।विशेष रूप से एमटीपी डेज़ी उपकरण।
डिलीवरी से पहले सभी उत्पाद 100% परीक्षण हैं।
6. क्यू :आपका नेतृत्व समय क्या है?
ए: हमारे पास चीन में तीन कारखाने हैं।फाइबर ऑप्टिक केबल उत्पादन के लिए एक कारखाना, पैच कॉर्ड, पीएलसी, ओडीएफ, एडॉप्टर, एटेन्यूएटर्स, आदि के लिए दो कारखाने।
फाइबर ऑप्टिक पैच कॉर्ड के लिए, लीड टाइम 5000 पीसी के लिए 2 -3 कामकाजी दिन हो सकता है।नियमित उत्पाद हमारे पास स्टॉक में हैं।हम आपके लिए तत्काल आदेश से निपट सकते हैं।अधिक जानकारी, आप बेझिझक हमसे संपर्क कर सकते हैं।
7. क्यू :आपकी वारंटी क्या है?
ए: पैच कॉर्ड के लिए, डिलीवरी के बाद से हमारे पास 2 साल की वारंटी है, लेकिन केवल गैर-कृत्रिम क्षति के लिए जिम्मेदार है।कृत्रिम क्षति के लिए, हम इसे आपके लिए मुफ्त में मरम्मत कर सकते हैं, लेकिन माल ढुलाई का भुगतान आपकी ओर से किया जाएगा।
8. क्यू :आपकी पैकिंग क्या है?
ए: हम अंतरराष्ट्रीय निर्यात पैकेज का उपयोग कर रहे हैं।आपके संदर्भ के लिए विभिन्न उत्पादों के कुछ पैकिंग संलग्न।हम पैकिंग पर अपना लोगो भी प्रिंट कर सकते हैं
9. क्यू:क्या आप OEM / ODM कर सकते हैं?
ए: हाँ, हम कर सकते हैं।हम निर्माता हैं, सभी उत्पाद OEM / ODM स्वीकार करते हैं।हम गोपनीयता समझौते पर हस्ताक्षर कर सकते हैं।
10. क्यू:क्या मेरे पास नमूना हो सकता है?
एक: यह निर्भर करता है कि एडेप्टर, एटेन्यूएटर, पैच कॉर्ड, पिगटेल के लिए कौन से उत्पाद हैं, हम आपके लिए मुफ्त में एक नमूना प्रदान कर सकते हैं।लेकिन माल भाड़ा आपकी तरफ से चुकाया गया।
बड़े मूल्य के उत्पादों के लिए, हम इसे मुफ्त, नमूना शुल्क और माल ढुलाई के लिए पहले नहीं दे सकते हैं, आपके द्वारा आदेश दिए जाने के बाद, नमूना शुल्क वापस कर दिया जाएगा।
11. क्यू:मैं कैसे ऑर्डर कर सकता हूं?
ए: 1. हमें मेल भेजें या जांच भेजें।आइए जानते हैं उत्पादों का नाम, विस्तृत विनिर्देश, मात्रा।यदि आप चाहते हैं कि हम आपके लिए माल ढुलाई करें तो अपना प्राप्त पता प्रदान करें।
2. हम आपकी आवश्यकताओं को जानने के बाद, लीड टाइम के साथ, आपके लिए हमारी सर्वोत्तम कीमत प्रदान करेंगे।कीमत आपके मात्रा के अनुसार है।
3. जब आप उद्धरण स्वीकार करते हैं, तो हम अपने बैंक खाते के साथ प्रोफोमा चालान बनाएंगे।
4. भुगतान प्राप्त करने के बाद हम आपके लिए उत्पादन की व्यवस्था करेंगे।
5. इससे पहले कि हम डिलीवरी आपके साथ फिर से जानकारी प्राप्त करने की पुष्टि करेंगे। और डिलीवरी के बाद आपको ट्रैकिंग नंबर भेज देंगे।
6. हम दीर्घकालिक सहयोग के लिए आपकी आवश्यकताओं को पूरा करने के लिए अपनी पूरी कोशिश करेंगे।
12. क्यू:आपका भुगतान अवधि क्या है?
ए: टी / टी, वेस्टर्न यूनियन, पेपैल, मनीग्राम एक बार में। बड़ी राशि के लिए, अग्रिम में 50% जमा कर सकते हैं, डिलीवरी से पहले 50% शेष राशि का भुगतान किया जा सकता है।
