उत्पाद विवरण:
|
| नाम: | एमपीओ एमटीपी केबल | सामग्री: | एलएसजेडएच, ओएनएनपी या ओएनएनआर |
|---|---|---|---|
| मोड प्रकार: | ओएम3 | कोर प्रकार: | 24 कोर |
| योजक: | एमटीपी | रंग: | एक्वा, नारंगी, पीला, पीला / लाल / एक्वा |
| हाई लाइट: | OM4 RoHS MPO MTP केबल,OM3 RoHS MPO MTP केबल,OM3 OM4 MPO LC ब्रेकआउट केबल |
||
24 फाइबर OM3 OM4 RoHS MPO MTP केबल 24 कोर मल्टीमोड स्ट्रैंड
24 फाइबर ओएम4 मल्टीमोड स्ट्रैंड्स ओएम3 पोलारिटी बी प्लेनम एमपीओ एलसी ब्रेकआउट केबल
का विवरणएमपीओ एलसी ब्रेकआउट केबल

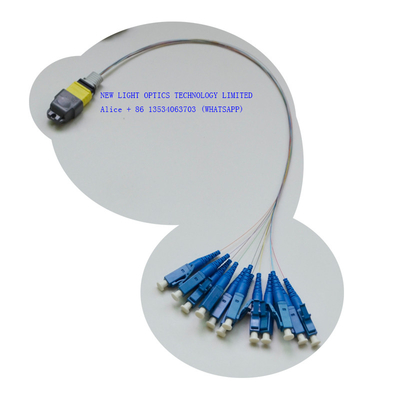

न्यू लाइट ऑप्टिक्स एमटीपी/एमपीओ हार्नेस केबल एक तरह का ब्रेकआउट/फैनआउट एमपीओ केबल असेंबली है जिसके एक छोर पर एक एमटीपी/एमपीओ कनेक्टर और दूसरे छोर पर कई सिंगल-फाइबर कनेक्टर (एलसी, एससी, एसटी, एफसी, आदि) हैं। , डेटा वितरण और पैच पैनल के लिए रूटिंग के लिए डिज़ाइन किया गया।ये केबल असेंबली 10G/25G ईथरनेट, उच्च गति 40G/100G ईथरनेट की मांगों को पूरा करती हैं, और 10G/25G से 40G/100G तक मानक-अनुरूप केबल प्लांट माइग्रेशन के लिए उपयोग की जा सकती हैं।ऑप्टिकिंग हार्नेस केबल पूरी तरह से कॉन्फ़िगर करने योग्य हैं, जो कनेक्टर प्रकार, ब्रेकआउट कॉन्फ़िगरेशन और जैकेट सामग्री सहित विभिन्न प्रकार के केबल और कनेक्टर संयोजनों के साथ उपलब्ध हैं।अत्यधिक एकीकृत डिजाइन और विनिर्माण क्षमता के साथ, ऑप्टीकिंग अनुकूलित एमटीपी/एमपीओ हार्नेस केबल प्रदान करता है जो इष्टतम प्रदर्शन और विश्वसनीयता प्रदान करने के लिए 100% परीक्षण किया जाता है।
विशेषताएँ
इंसर्शन लॉस टाइप स्टैंडर्ड, एलीट/लो लॉस में उपलब्ध है
फाइबर काउंट 8, 12, 24 में उपलब्ध है
पुरुष, महिला में एमटीपी/एमपीओ कनेक्टर प्रकार उपलब्ध है
SM (G652D, G657A1, G657A2), MM (OM1, OM2, OM3, OM4) में उपलब्ध फाइबर प्रकार
केबल जैकेट प्रकार OFNR, LSZH, OFNP में उपलब्ध है
फैनआउट लंबाई 0.5m, 1m, आदि में उपलब्ध है।
मल्टी-फाइबर कनेक्टर प्रकार एमटीपी, एमपीओ में एपीसी या पीसी पॉलिशिंग प्रकार के साथ उपलब्ध है
एकल-फाइबर कनेक्टर प्रकार एलसी, एससी में एपीसी या यूपीसी पॉलिशिंग प्रकार के साथ उपलब्ध है
कुल केबल लंबाई 1 से 999 मीटर में उपलब्ध है
फैक्टरी समाप्त और गारंटीकृत गुणवत्ता के साथ परीक्षण किया
अंतरिक्ष को नाटकीय रूप से बचाने के लिए उच्च घनत्व
Telcordia GR-1435-CORE, GR-2866-CORE, GR-326-CORE, RoHS का पालन करें
अनुप्रयोग
डाटा सेंटर इंटरकनेक्ट
बैकबोन प्रतिष्ठान
दूरसंचार नेटवर्क
लैन/वैन परिसर
विशेषताएँ
• फैक्टरी-टर्मिनेटेड लगातार गुणवत्ता, उच्च प्रदर्शन प्रदान करते हैं और स्थापना के समय को कम करते हैं
• कम सम्मिलन हानि प्रदर्शन और उच्च वापसी हानि के लिए 100% परीक्षण किया गया
• MPO फीमेल से 4 x LC डुप्लेक्स हार्नेस केबल
• एमपीओ आवेदन के लिए उपयुक्त
• OM4 (OM3) 50/125μm फाइबर
• टाइप बी ध्रुवीयता, 40G QSFP eSR4 और 10GBASE-SR ऑप्टिक्स इंटरकनेक्ट के लिए उपयोग किया जाता है
• अनुकूलित प्रदर्शन - विशिष्ट एमटीपी में उपलब्ध है और अनुरोध पर अलग प्रीमियम कनेक्टर
• IEC 61754-7, TIA/EIA 604-5, Telcordia GR-1435-CORE और RoHS का अनुपालन करें
• LSZH जैकेट डिफ़ॉल्ट रूप से
MPO फाइबर पैच केबल IEC-61754-7 और TIA-604-5 (FOCIS-5) मानक के अनुरूप है।इसके लिए व्यापक रूप से उपयोग किया जा सकता है
एमपीओ एमटीपी केबल अवलोकन
न्यू लाइट फैक्ट्री एमटीपी/एमपीओ हार्नेस केबल और एमटीपी/एमपीओ ट्रंक केबल दो सामान्य प्रकार के एमटीपी/एमपीओ फाइबर केबल हैं।वे कार्य और अनुप्रयोग जैसे पहलुओं में एक दूसरे से भिन्न होते हैं।
एमटीपी/एमपीओ हार्नेस केबल उच्च घनत्व अनुप्रयोगों के लिए डिज़ाइन किए गए हैं जिनके लिए उच्च प्रदर्शन और त्वरित स्थापना की आवश्यकता होती है।हार्नेस केबल मल्टी-फाइबर केबल से अलग-अलग फाइबर या डुप्लेक्स कनेक्टर में संक्रमण प्रदान करते हैं।इसलिए, वे विभिन्न प्रकार की फाइबर केबलिंग आवश्यकताओं को पूरा कर सकते हैं।
एमटीपी/एमपीओ ट्रंक केबल उच्च घनत्व अनुप्रयोगों के लिए डिज़ाइन किए गए हैं जो ऑन-साइट स्थापना समय और स्थान की बचत के मामले में उत्कृष्ट लाभ प्रदान करते हैं।ट्रंक केबल एमटीपी/एमपीओ मॉड्यूल को एक दूसरे से जोड़ने वाली एक स्थायी कड़ी के रूप में काम करते हैं।
लेज़र अनुकूलित मल्टीमोड 40G/100G संरचित केबलिंग समानांतर ऑप्टिक्स ट्रांसमिशन को नियोजित करती है।एमपीओ पूरक तकनीकों में से एक है जो समांतर ऑप्टिक्स डिवाइस के विकास और तैनाती को सक्षम बनाता है।अगली पीढ़ी के 40G/100G ईथरनेट ट्रांसमिशन गति के लिए IEEE-802.3ba मानक के भीतर नामित, यह ट्रांज़िट के लिए चार 10G चैनलों का उपयोग करके और 12 फाइबर MPO कनेक्टर प्राप्त करने के लिए चार 10G चैनलों का उपयोग करके 40G ईथरनेट बनाने के लिए निर्दिष्ट करता है।इसी तरह, एक 100G ईथरनेट एक 24 फाइबर MPO कनेक्टर को प्राप्त करने के लिए दस 10G चैनलों को संचारित करने और दस 10G चैनल का उपयोग करने के लिए है।
एमपीओ एमटीपी केबल तकनीकी पैरामीटर
| वस्तु | तकनीकी मापदंड | |
| योजक | एमपीओ/एमटीपी (एफ या एम) | एमपीओ/एमटीपी (एफ या एम) |
| प्रचालन तापमान | -40 डिग्री सेल्सियस ~ + 80 डिग्री सेल्सियस | |
| भंडारण तापमान | -40 डिग्री सेल्सियस ~ + 85 डिग्री सेल्सियस | |
| निविष्ट वस्तु का नुकसान |
SM: ≤ 0.75dB (मानक मान), ≤0.35dB (सामान्य मान); एमएम: ≤ 0.50 डीबी (मानक मूल्य), ≤0.35 डीबी (विशिष्ट मूल्य); |
|
| हारकर लौटा | एसएम:≥60dB;एमएम: ≥35dB | |
| एमपीओ अंत प्रकार | पुरुष: गाइड पिन के साथ;महिला: बिना गाइड पिन के | |
| फाइबर की गिनती | 8,12 और 24 फाइबर | |
| दूसरे छोर का कनेक्टर प्रकार | एमपीओ-महिला, एमपीओ-पुरुष, एफसी, एससी, एसटी, एमयू, एलसी, ई2000 | |
| फाइबर मोड | सिंगल-मोड (G652, G655, G657), मल्टी-मोड (50, 62.5, OM2, OM3, OM4) | |
| फाइबर केबल प्रकार | 250um रिबन फाइबर, रिबन केबल, बंडल फाइबर ऑप्टिक केबल | |
सही द्वि-दिशात्मक आवंटन की गारंटी के लिए तीन ध्रुवीयता विधियों टाइप ए, टाइप बी और टाइप सी का उपयोग किया जाता है।
पैकिंग
हम इसे ओपीपी बैग और दफ़्ती बॉक्स के बाहर पैक करेंगे।डिलीवरी के समय माल की सुरक्षा के लिए क्षतिग्रस्त नहीं होते हैं।
एफक्यूए
1. क्यू :क्या आप निर्माता हैं?
एक: हाँ, हम शेन्ज़ेन, चीन में निर्माता हैं
2. क्यू :आपका MOQ क्या है?
ए: MOQ 1 पीसी हो सकता है, लेकिन हम 1 पीसी ऑर्डर करने का सुझाव नहीं दे रहे हैं, क्योंकि लागत अधिक होगी, ताकि कीमत आपके बजट से अधिक हो।
3. क्यू :कीमत क्या है ?
ए: कीमत आपके मात्रा के अनुसार है।आपके द्वारा हमें अपनी मात्रा बताने के बाद, हम आपके लिए अपनी सर्वोत्तम कीमत प्रदान करेंगे।बड़ी मात्रा में बहुत प्रतिस्पर्धी मूल्य मिलेगा।
4. क्यू:क्या आप एफओबी मूल्य उद्धृत कर सकते हैं?
ए: हाँ हम कर सकते हैं, लेकिन आकार और वजन के कारण बड़ा नहीं है, अधिकांश हवा, डीएचएल, टीएनटी, यूपीसी, फेडेक्स इत्यादि द्वारा डिलीवरी कर रहे हैं।इसलिए एफओबी मूल्य करना मुश्किल है।सबसे अच्छा तरीका है हमें अपने विस्तृत विनिर्देशों और मात्रा के बारे में बताएं, हम आपके संदर्भ के लिए उत्पादों की कीमत के साथ माल ढुलाई की पेशकश करेंगे।
हमारे पास बहुत प्रतिस्पर्धी मूल्य विशेषज्ञ हैं।यदि आपकी मात्रा बड़ी है और दर्जनों कार्टन बॉक्स हैं, तो हम आपके संदर्भ के लिए समुद्र के द्वारा माल ढुलाई कर सकते हैं।
EXW मूल्य या CFR मूल्य बेहतर होगा.यदि आपको आवश्यकता हो तो आप अधिक समाधान के लिए हमसे संपर्क कर सकते हैं।
5. क्यू:आपकी गुणवत्ता कैसी है?
ए: हमारा उत्पादन आईईसी, यूरोप मानक उत्पादन के अनुसार है, लगभग धूल मुक्त कार्यशाला के लिए बंद है।आयातित उत्पादन उपकरण और गुणवत्ता नियंत्रण उपकरण।विशेष रूप से एमटीपी डेज़ी उपकरण।
डिलीवरी से पहले सभी उत्पाद 100% परीक्षण हैं।
6. क्यू :आपका नेतृत्व समय क्या है?
ए: हमारे पास चीन में तीन कारखाने हैं।फाइबर ऑप्टिक केबल उत्पादन के लिए एक कारखाना, पैच कॉर्ड, पीएलसी, ओडीएफ, एडॉप्टर, एटेन्यूएटर्स, आदि के लिए दो कारखाने।
फाइबर ऑप्टिक पैच कॉर्ड के लिए, लीड टाइम 5000 पीसी के लिए 2 -3 कामकाजी दिन हो सकता है।नियमित उत्पाद हमारे पास स्टॉक में हैं।हम आपके लिए तत्काल आदेश से निपट सकते हैं।अधिक जानकारी, आप बेझिझक हमसे संपर्क कर सकते हैं।
7. क्यू :आपकी वारंटी क्या है?
ए: पैच कॉर्ड के लिए, डिलीवरी के बाद से हमारे पास 2 साल की वारंटी है, लेकिन केवल गैर-कृत्रिम क्षति के लिए जिम्मेदार है।कृत्रिम क्षति के लिए, हम इसे आपके लिए मुफ्त में मरम्मत कर सकते हैं, लेकिन माल ढुलाई का भुगतान आपकी ओर से किया जाएगा।
8. क्यू :आपकी पैकिंग क्या है?
ए: हम अंतरराष्ट्रीय निर्यात पैकेज का उपयोग कर रहे हैं।आपके संदर्भ के लिए विभिन्न उत्पादों के कुछ पैकिंग संलग्न।हम पैकिंग पर अपना लोगो भी प्रिंट कर सकते हैं
9. क्यू:क्या आप OEM / ODM कर सकते हैं?
ए: हाँ, हम कर सकते हैं।हम निर्माता हैं, सभी उत्पाद OEM / ODM स्वीकार करते हैं।हम गोपनीयता समझौते पर हस्ताक्षर कर सकते हैं।
10. क्यू:क्या मेरे पास नमूना हो सकता है?
एक: यह निर्भर करता है कि एडेप्टर, एटेन्यूएटर, पैच कॉर्ड, पिगटेल के लिए कौन से उत्पाद हैं, हम आपके लिए मुफ्त में एक नमूना प्रदान कर सकते हैं।लेकिन माल भाड़ा आपकी तरफ से चुकाया गया।
बड़े मूल्य के उत्पादों के लिए, हम इसे मुफ्त, नमूना शुल्क और माल ढुलाई के लिए पहले नहीं दे सकते हैं, आपके द्वारा आदेश दिए जाने के बाद, नमूना शुल्क वापस कर दिया जाएगा।
11. क्यू:मैं कैसे ऑर्डर कर सकता हूं?
ए: 1. हमें मेल भेजें या जांच भेजें।आइए जानते हैं उत्पादों का नाम, विस्तृत विनिर्देश, मात्रा।यदि आप चाहते हैं कि हम आपके लिए माल ढुलाई करें तो अपना प्राप्त पता प्रदान करें।
2. हम आपकी आवश्यकताओं को जानने के बाद, लीड टाइम के साथ, आपके लिए हमारी सर्वोत्तम कीमत प्रदान करेंगे।कीमत आपके मात्रा के अनुसार है।
3. जब आप उद्धरण स्वीकार करते हैं, तो हम अपने बैंक खाते के साथ प्रोफोमा चालान बना देंगे।
4. भुगतान प्राप्त करने के बाद हम आपके लिए उत्पादन की व्यवस्था करेंगे।
5. डिलीवरी से पहले हम आपके साथ फिर से जानकारी प्राप्त करने की पुष्टि करेंगे। और डिलीवरी के बाद आपको ट्रैकिंग नंबर भेज देंगे।
6. हम दीर्घकालिक सहयोग के लिए आपकी आवश्यकताओं को पूरा करने के लिए अपनी पूरी कोशिश करेंगे।
12. क्यू:आपका भुगतान अवधि क्या है?
ए: टी / टी, वेस्टर्न यूनियन, पेपैल, मनीग्राम एक बार में। बड़ी राशि के लिए, अग्रिम में 50% जमा कर सकते हैं, डिलीवरी से पहले 50% शेष राशि का भुगतान किया जा सकता है।
