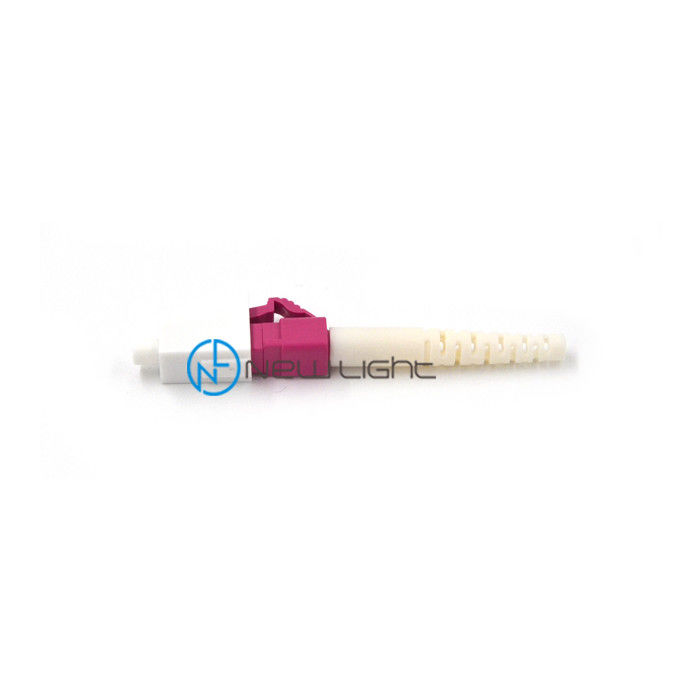

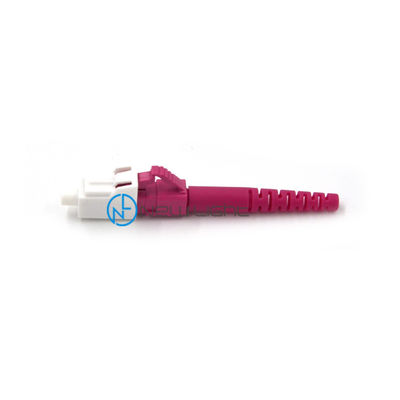

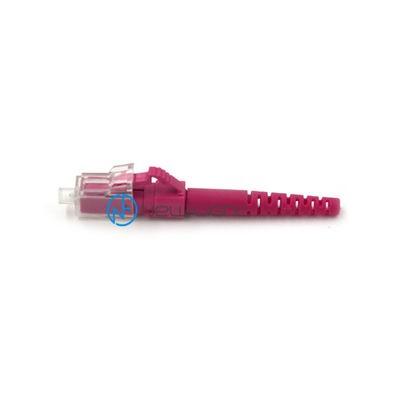

मल्टीमोड एलसी एसएक्स एसएक्स 2.0 मिमी 3.0 मिमी एलसी फाइबर कनेक्टर

सिम्प्लेक्स / डुप्लेक्स मल्टीमोड एलसी एसएक्स 0.9 मिमी 2.0 मिमी 3.0 मिमी एलसी फाइबर कनेक्टर

SC कनेक्टर का आधुनिक प्रतिस्थापन कुछ लोगों द्वारा माना जाता है;आविष्कारक ल्यूसेंट कॉर्पोरेशन से शुरू में उच्च लाइसेंस शुल्क के कारण इसका परिचय कम सफल रहा।इसके अलावा एक पुश-पुल कनेक्टर, LC SC लॉकिंग टैब के विपरीत एक कुंडी का उपयोग करता है और एक छोटे फेरुले के साथ इसे एक छोटे फॉर्म फैक्टर कनेक्टर के रूप में जाना जाता है।एससी कनेक्टर के आधे पदचिह्न होने से इसे डाटाकॉम और अन्य उच्च घनत्व पैच अनुप्रयोगों में भारी लोकप्रियता मिलती है, क्योंकि इसके छोटे आकार और कुंडी सुविधा के संयोजन इसे घनी आबादी वाले रैक / पैनलों के लिए आदर्श बनाते हैं।LC संगत ट्रांससीवर्स और सक्रिय नेटवर्किंग घटकों की शुरुआत के साथ, FTTH क्षेत्र में इसकी निरंतर वृद्धि जारी रहने की संभावना है।

मानकों का अनुपालन

।टेल्कोर्डिया (पूर्व में बेलकोर) GR-326-CORE जेनेरिक आवश्यकताओं के लिए एकल मोड
ऑप्टिकल कनेक्टर्स और जम्पर असेंबली।
।फाइबर ऑप्टिक कनेक्टर और केबल के लिए IEC 874-1 सामान्य विनिर्देश
।ANSI / TIA-568-C.3, ISO / IEC 11801 2nd Ed।, CENELEC EN 50173, UL94V-0
।केबल लौ प्रतिरोधी दर: OFNR या IEC60332-3 मानक

विशेषताएं

।100% ऑप्टिकल प्रदर्शन (सम्मिलन हानि) पर परीक्षण किया गया
ग्राहक निर्दिष्ट लंबाई और प्रतिफल हानि)
।मानक रंग पीला, नारंगी, एक्वा या बैंगनी,
अन्य रंग अनुरोध पर उपलब्ध हैं
।पीवीसी, लो स्मोक जीरो हैलोजन (LSZH) में उपलब्ध केबल बाहरी जैकेट
।पीसी, यूपीसी, एपीसी कनेक्टर उपलब्ध हैं
।एफसी, एसटी, एससी के लिए उच्च सांद्रता 2.5 मिमी सिरेमिक फेरुल
और एलसी और एमयू के लिए 1.25 मिमी सिरेमिक फेरुल
।G652D, G657A, OM1, OM2, OM3 और OM4 में उपलब्ध है
।स्थिति ए / स्थिति बी अंकन
।0.9 मिमी, 1.6 मिमी, 2.0 मिमी, 3.0 मिमी आकार में उपलब्ध है

अनुप्रयोग

· CATV
सक्रिय उपकरण समाप्ति
दूरसंचार नेटवर्क
· मेट्रो
· स्थानीय क्षेत्र नेटवर्क (LAN)
· डाटा प्रोसेसिंग नेटवर्क
· जांच उपकरण
· सटीक स्थापना
· वाइड एरिया नेटवर्क (WANs)
· औद्योगिक, चिकित्सा और सैन्य

सुविधा

· कम सम्मिलन हानि और वापस प्रतिबिंब
· वन-पीस निर्माण और पुल-प्रूफ डिज़ाइन
· फ्री-फ्लोटिंग प्री-रेडियस सेरामिक फेर्रेल
· परिशुद्धता विरोधी रोटेशन कुंजी और जंग प्रतिरोधी शरीर
बूट प्रकार और रंगों की विविधता

एपीसी कनेक्टर एक प्रकार का फाइबर कनेक्टर है जो अंत चेहरों पर लागू 5 ° से 15 ° कोण-पॉलिश के कारण बैकएफ़्लेक्शन को कम करता है।जैसे कि निम्नलिखित चित्र में दिखाया गया है।

कोण-पॉलिश किए गए कनेक्टर को केवल अन्य कोण-पॉलिश किए गए कनेक्टरों तक ही सीमित किया जाना चाहिए।एक गैर-कोण पॉलिश कनेक्टर के लिए बहुत उच्च सम्मिलन हानि का कारण बनता है।आम तौर पर कोण-पॉलिश किए गए कनेक्टर्स में अच्छी गुणवत्ता वाले सीधे शारीरिक संपर्क वाले लोगों की तुलना में अधिक सम्मिलन हानि होती है।
"अल्ट्रा" गुणवत्ता कनेक्टर्स कनेक्ट होने पर एक कोण वाले कनेक्टर के लिए तुलनीय बैक प्रतिबिंब प्राप्त कर सकते हैं, लेकिन एक एंगल्ड कनेक्शन फाइबर के आउटपुट एंड डिस्कनेक्ट होने पर भी कम बैक प्रतिबिंब को बनाए रखता है।

एंगल्ड-पॉलिश्ड कनेक्शन को हरे रंग के स्ट्रेन रिलीफ बूट, या ग्रीन कनेक्टर बॉडी के उपयोग से स्पष्ट रूप से पहचाना जाता है।भागों को आमतौर पर नाम में "/ APC" जोड़कर पहचाना जाता है।
उदाहरण के लिए, एंगल्ड एफसी कनेक्टर एफसी / एपीसी नामित किया जा सकता है, एंगल्ड एलसी कनेक्टर को एलसी / एपीसी, आदि नामित किया जा सकता है।

क्षेत्र में mated एपीसी कनेक्टर्स के लिए रिटर्न लॉस का मूल्य आमतौर पर -65 डीबी से अधिक होगा।UPC कनेक्शन के लिए, यह सामान्य रूप से -55 dB है।
जब कनेक्टर्स unmated होते हैं - जैसे कि FTTP वितरण फ़्रेम में अप्रयुक्त पोर्ट्स - UPC कनेक्टर्स की तुलना में APC कनेक्टर्स के लिए रिटर्न लॉस -65 dB या इससे अधिक होता है, जो 14 dB के पड़ोस में होगा।

विशेषताएं:

61 आईईसी 61754-20 और टीआईए 604-2 के साथ शिकायत करता है

► कम प्रविष्टि नुकसान और वापस प्रतिबिंब

Ination आसान समापन के लिए संगीन आकार के आवास

Body निकल चढ़ाया हुआ पीतल का शरीर

उच्च अंत पीसी खत्म के साथ end जिरकोनिया सिरेमिक फेर्रेल

► RoHS, पहुंच SvHC आज्ञाकारी

अनुप्रयोग:

Networks स्थानीय क्षेत्र नेटवर्क

► डाटा प्रोसेसिंग नेटवर्क

► वितरण आवेदन

► परिसर वितरण

► परीक्षण और प्रयोगशाला से लैस

उपयोग में आसानी

पैरामीटर

संदर्भ के लिए अधिक कनेक्टर

ऑर्डर कैसे करें

1. कनेक्टर प्रकार: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
2. मोड प्रकार: एकल मोड (यूपीसी और एपीसी) / मल्टी मोड (पीसी)
3. केबल व्यास: 0.9 / 2.0 / 3.0 मिमी (अन्य व्यास अनुकूलित कर सकते हैं)
4. कोटिंग सामग्री: पीवीसी / LSZH
5. फाइबर गिनती: सरल / द्वैध / 4 कोर / 6 कोर / 8 कोर / 12 कोर / 24 कोर / 48 कोर / 96 कोर और इतने पर
6. केबल प्रकार: G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
7. पैच कॉर्ड लंबाई: अपनी आवश्यकता के अनुसार
8.एमपीओ / एमटीपी कनेक्टर को हमें यह बताना चाहिए कि कौन सी विधि (एक प्रकार / बी प्रकार / सी प्रकार), पुरुष या महिला, फाइबर गणना (4/8/12/16/24/32 फाइबर)
