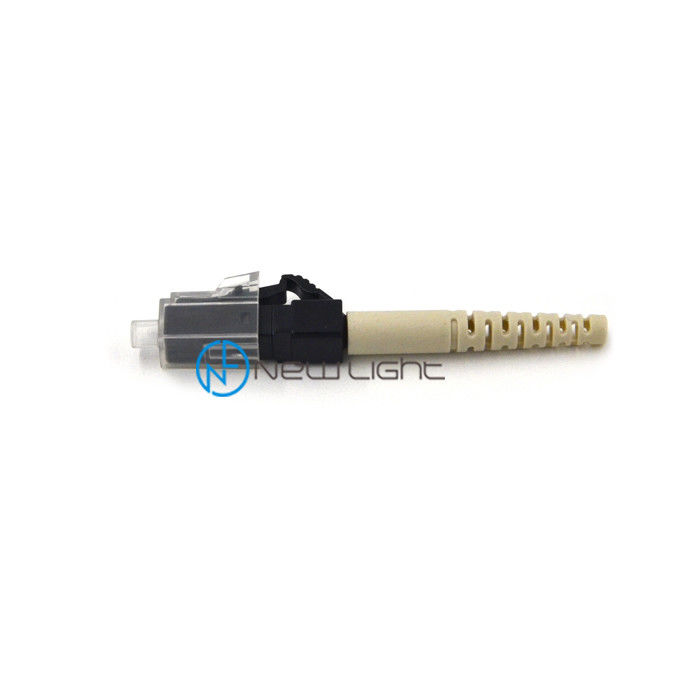

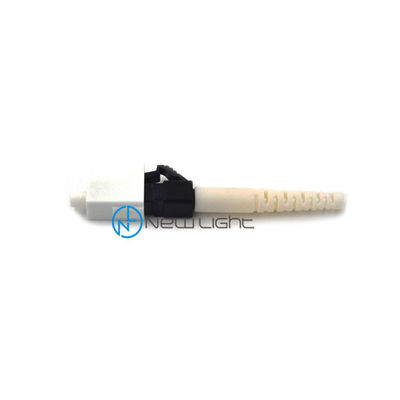

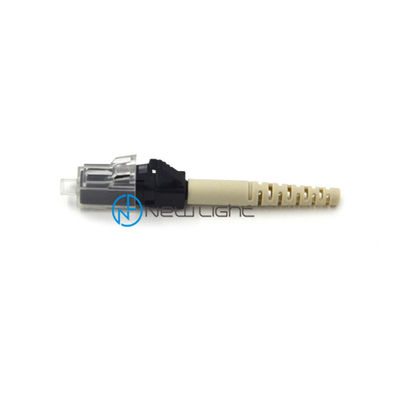

LANs WANs LC SX 0.9 मिमी 3.0 मिमी LC से कनेक्टर तक पहुंचता है

सिंगल मोड मल्टीमोड एलसी एसएक्स 0.9 एमएम 2.0 एमएम 3.0 मिमी से लेकर एलसी कनेक्टर

फाइबर ऑप्टिक कनेक्टर अद्वितीय हैं।फाइबर केबल विद्युत संकेतों के बजाय प्रकाश की दालों को संचारित करते हैं, इसलिए समाप्ति बहुत अधिक सटीक होनी चाहिए।धातु-से-धातु संपर्क बनाने के लिए केवल पिन की अनुमति देने के बजाय, फाइबर ऑप्टिक कनेक्टर्स को संचार के लिए अनुमति देने के लिए सूक्ष्म ग्लास फाइबर को पूरी तरह से संरेखित करना चाहिए।जबकि कई अलग-अलग प्रकार के फाइबर कनेक्टर हैं, वे समान डिजाइन विशेषताओं को साझा करते हैं।सिम्प्लेक्स बनाम डुप्लेक्स: सिम्प्लेक्स का अर्थ है 1 कनेक्टर प्रति छोर जबकि डुप्लेक्स का अर्थ है 2 कनेक्टर प्रति अंत।एक फाइबर कनेक्टर के तीन प्रमुख घटक हैं: सामी, योजक शरीर और युग्मन तंत्र।

ऑप्टिकल फाइबर ऑप्टिक एलसी कनेक्टर एक यांत्रिक उपकरण है जिसे फाइबर-ऑप्टिक कनेक्टर को संरेखित करने के लिए डिज़ाइन किया गया है।इसमें इंटरकनेक्ट स्लीव होती है, जो दो फेर्र्यूल को एक साथ रखती है।
फाइबर ऑप्टिक एडेप्टर प्लास्टिक आवास में निकला हुआ किनारा प्रकार हैं;सिंगल मोड एडेप्टर सिरेमिक आस्तीन के साथ हैं जबकि मल्टीमोड फाइबर एडेप्टर कांस्य आस्तीन के साथ हैं।

अनुप्रयोग

· CATV
सक्रिय उपकरण समाप्ति
दूरसंचार नेटवर्क
· मेट्रो
· स्थानीय क्षेत्र नेटवर्क (LAN)
· डाटा प्रोसेसिंग नेटवर्क
· जांच उपकरण
· सटीक स्थापना
· वाइड एरिया नेटवर्क (WANs)
· औद्योगिक, चिकित्सा और सैन्य

सुविधा

· कम सम्मिलन हानि और वापस प्रतिबिंब
· वन-पीस निर्माण और पुल-प्रूफ डिज़ाइन
· फ्री-फ्लोटिंग प्री-रेडियस सेरामिक फेर्रेल
· परिशुद्धता विरोधी रोटेशन कुंजी और जंग प्रतिरोधी शरीर
बूट प्रकार और रंगों की विविधता

एपीसी कनेक्टर एक प्रकार का फाइबर कनेक्टर है जो अंत चेहरों पर लागू 5 ° से 15 ° कोण-पॉलिश के कारण बैकएफ़्लेक्शन को कम करता है।जैसे कि निम्नलिखित चित्र में दिखाया गया है।

कोण-पॉलिश किए गए कनेक्टर को केवल अन्य कोण-पॉलिश किए गए कनेक्टरों तक ही सीमित किया जाना चाहिए।एक गैर-कोण पॉलिश कनेक्टर के लिए बहुत उच्च सम्मिलन हानि का कारण बनता है।आम तौर पर कोण-पॉलिश किए गए कनेक्टर्स में अच्छी गुणवत्ता वाले सीधे शारीरिक संपर्क वाले लोगों की तुलना में अधिक सम्मिलन हानि होती है।
"अल्ट्रा" गुणवत्ता कनेक्टर्स कनेक्ट होने पर एक कोण वाले कनेक्टर के लिए तुलनीय बैक प्रतिबिंब प्राप्त कर सकते हैं, लेकिन एक एंगल्ड कनेक्शन फाइबर के आउटपुट एंड डिस्कनेक्ट होने पर भी कम बैक प्रतिबिंब को बनाए रखता है।

एंगल्ड-पॉलिश्ड कनेक्शन को हरे रंग के स्ट्रेन रिलीफ बूट, या ग्रीन कनेक्टर बॉडी के उपयोग से स्पष्ट रूप से पहचाना जाता है।भागों को आमतौर पर नाम में "/ APC" जोड़कर पहचाना जाता है।
उदाहरण के लिए, एंगल्ड एफसी कनेक्टर एफसी / एपीसी नामित किया जा सकता है, एंगल्ड एलसी कनेक्टर को एलसी / एपीसी, आदि नामित किया जा सकता है।

क्षेत्र में mated एपीसी कनेक्टर्स के लिए रिटर्न लॉस का मूल्य आमतौर पर -65 डीबी से अधिक होगा।UPC कनेक्शन के लिए, यह सामान्य रूप से -55 dB है।
जब कनेक्टर्स unmated होते हैं - जैसे कि FTTP वितरण फ़्रेम में अप्रयुक्त पोर्ट्स - UPC कनेक्टर्स की तुलना में APC कनेक्टर्स के लिए रिटर्न लॉस -65 dB या इससे अधिक होता है, जो 14 dB के पड़ोस में होगा।

विशेषताएं:

61 आईईसी 61754-20 और टीआईए 604-2 के साथ शिकायत करता है

► कम प्रविष्टि नुकसान और वापस प्रतिबिंब

Ination आसान समापन के लिए संगीन आकार के आवास

Body निकल चढ़ाया हुआ पीतल का शरीर

उच्च अंत पीसी खत्म के साथ end जिरकोनिया सिरेमिक फेर्रेल

► RoHS, पहुंच SvHC आज्ञाकारी

अनुप्रयोग:

Networks स्थानीय क्षेत्र नेटवर्क

► डाटा प्रोसेसिंग नेटवर्क

► वितरण आवेदन

► परिसर वितरण

► परीक्षण और प्रयोगशाला से लैस

उपयोग में आसानी

पैरामीटर

संदर्भ के लिए अधिक कनेक्टर

ऑर्डर कैसे करें

1. कनेक्टर प्रकार: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
2. मोड प्रकार: एकल मोड (यूपीसी और एपीसी) / मल्टी मोड (पीसी)
3. केबल व्यास: 0.9 / 2.0 / 3.0 मिमी (अन्य व्यास अनुकूलित कर सकते हैं)
4. कोटिंग सामग्री: पीवीसी / LSZH
5. फाइबर गिनती: सरल / द्वैध / 4 कोर / 6 कोर / 8 कोर / 12 कोर / 24 कोर / 48 कोर / 96 कोर और इतने पर
6. केबल प्रकार: G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
7. पैच कॉर्ड लंबाई: अपनी आवश्यकता के अनुसार
8.एमपीओ / एमटीपी कनेक्टर को हमें यह बताना चाहिए कि कौन सी विधि (एक प्रकार / बी प्रकार / सी प्रकार), पुरुष या महिला, फाइबर गणना (4/8/12/16/24/32 फाइबर)
