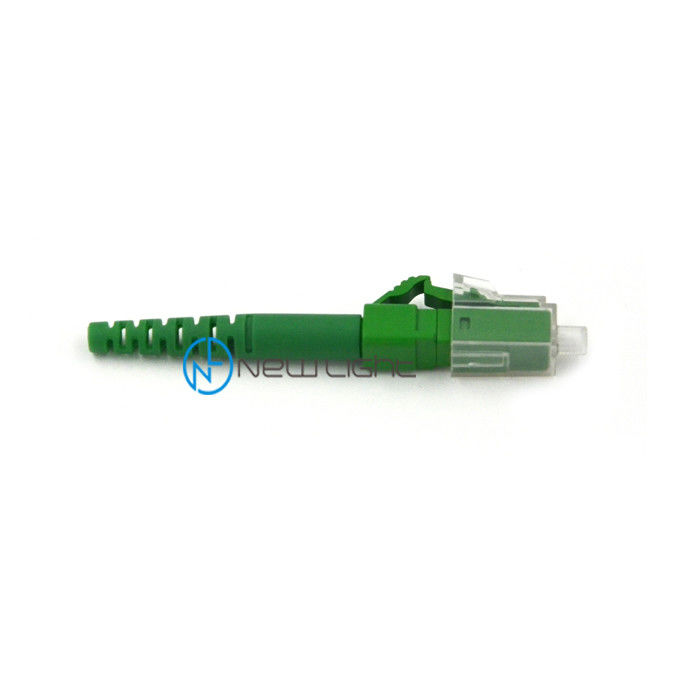

एलसी एपीसी एसएक्स प्री-असेंबली कनेक्टर भागों 2.0 मिमी 3.0 मिमी फाइबर ऑप्टिक एलसी कनेक्टर

ऑप्टिकल फाइबर ऑप्टिक lc कनेक्टर एक यांत्रिक उपकरण है जिसे फाइबर-ऑप्टिक कनेक्टर को संरेखित करने के लिए डिज़ाइन किया गया है।इसमें इंटरकनेक्ट स्लीव शामिल है, जो दो फेर्र्यूल्स को एक साथ रखता है।
फाइबर ऑप्टिक एडेप्टर प्लास्टिक आवास में निकला हुआ किनारा प्रकार हैं;सिंगल मोड एडेप्टर सिरेमिक आस्तीन के साथ हैं जबकि मल्टीमोड फाइबर एडेप्टर कांस्य आस्तीन के साथ हैं।

एपीसी कनेक्टर एक प्रकार का फाइबर कनेक्टर है जो अंत चेहरों पर लागू 5 ° से 15 ° कोण-पॉलिश के कारण बैकएफ़्लेक्शन को कम करता है।जैसा कि निम्नलिखित चित्र में दिखाया गया है।

कोण-पॉलिश किए गए कनेक्टर्स को केवल अन्य कोण-पॉलिश किए गए कनेक्टरों तक ही सीमित किया जाना चाहिए।एक गैर-कोण पॉलिश कनेक्टर के लिए बहुत उच्च सम्मिलन हानि का कारण बनता है।आम तौर पर कोण-पॉलिश किए गए कनेक्टर्स में अच्छी गुणवत्ता वाले सीधे शारीरिक संपर्क वाले लोगों की तुलना में अधिक सम्मिलन हानि होती है।
"अल्ट्रा" गुणवत्ता कनेक्टर्स कनेक्ट होने पर एक कोण कनेक्टर के लिए तुलनीय बैक प्रतिबिंब प्राप्त कर सकते हैं, लेकिन एक एंगल्ड कनेक्शन फाइबर के आउटपुट एंड डिस्कनेक्ट होने पर भी कम बैक प्रतिबिंब को बनाए रखता है।

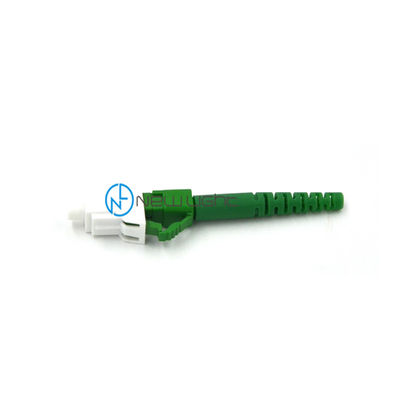

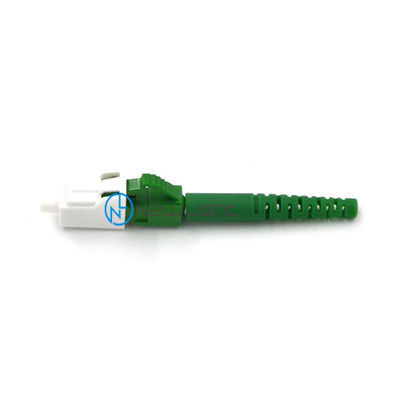

एंगल्ड-पॉलिश्ड कनेक्शन को हरे रंग के स्ट्रेन रिलीफ बूट या ग्रीन कनेक्टर बॉडी के उपयोग से स्पष्ट रूप से पहचाना जाता है।भागों को आम तौर पर नाम में "/ APC" जोड़कर पहचाना जाता है।
उदाहरण के लिए, एंगल्ड एफसी कनेक्टर एफसी / एपीसी नामित किया जा सकता है, एंगल्ड एलसी कनेक्टर को एलसी / एपीसी, आदि नामित किया जा सकता है।

क्षेत्र में mated एपीसी कनेक्टर्स के लिए रिटर्न लॉस का मूल्य आमतौर पर -65 डीबी से अधिक होगा।UPC कनेक्शन के लिए, यह सामान्य रूप से -55 dB है।
जब कनेक्टर्स unmated होते हैं - जैसे कि किसी FTTP वितरण फ्रेम में अप्रयुक्त पोर्ट - APC कनेक्टर के लिए रिटर्न लॉस -65 dB या इससे अधिक है, UPC कनेक्टर की तुलना में जो 14 dB के पड़ोस में होगा।

विशेषताएं:

61 आईईसी 61754-20 और टीआईए 604-2 के साथ शिकायत करता है

► कम प्रविष्टि नुकसान और वापस प्रतिबिंब

Ination आसान समापन के लिए संगीन के आकार का आवास

Body निकल चढ़ाया हुआ पीतल का शरीर

उच्च अंत पीसी खत्म के साथ end Zirconia सिरेमिक सामी

► RoHS, पहुंच SvHC आज्ञाकारी

अनुप्रयोग:

Networks स्थानीय क्षेत्र नेटवर्क

► डाटा प्रोसेसिंग नेटवर्क

► वितरण आवेदन

► परिसर वितरण

► परीक्षण और प्रयोगशाला से लैस

उपयोग में आसानी

विशेषताएं:

--- कम सम्मिलन हानि और वापस प्रतिबिंब हानि
--- फेरुले अंत सतह पूर्व गुंबददार
--- परिशुद्धता विरोधी रोटेशन कुंजी
--- निकल चढ़ाया हुआ पीतल का शरीर
--- टेलकॉर्डिया शैली के जूते
--- फ्री-फ्लोटिंग सिरेमिक फेर्रेल



पैरामीटर

संदर्भ के लिए अधिक कनेक्टर

ऑर्डर कैसे करें

1. कनेक्टर प्रकार: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
2. मोड प्रकार: एकल मोड (यूपीसी और एपीसी) / मल्टी मोड (पीसी)
3. केबल व्यास: 0.9 / 2.0 / 3.0 मिमी (अन्य व्यास अनुकूलित कर सकते हैं)
4. कोटिंग सामग्री: पीवीसी / LSZH
5. फाइबर गिनती: सरल / द्वैध / 4 कोर / 6 कोर / 8 कोर / 12 कोर / 24 कोर / 48 कोर / 96 कोर और इतने पर
6. केबल प्रकार: G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
7. पैच कॉर्ड लंबाई: अपनी आवश्यकता के अनुसार
8.एमपीओ / एमटीपी कनेक्टर को हमें यह बताना चाहिए कि कौन सी विधि (एक प्रकार / बी प्रकार / सी प्रकार), पुरुष या महिला, फाइबर गणना (4/8/12/16/24/32 फाइबर)
