| ब्रांड नाम: | New Light |
| मॉडल संख्या: | WDM |
| एमओक्यू: | 1 |
| कीमत: | 1~30 |
| पैकेजिंग विवरण: | निर्यात पैकिंग |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल |

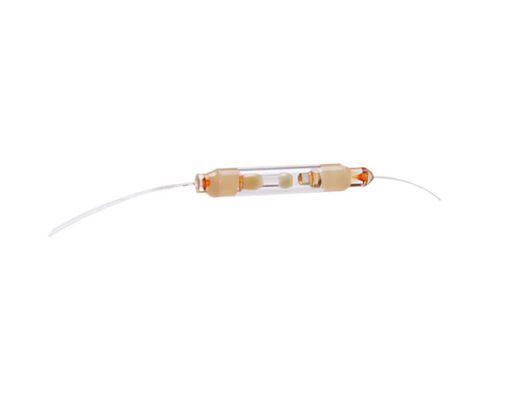

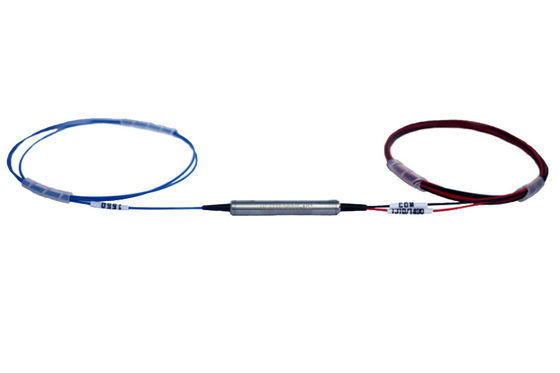

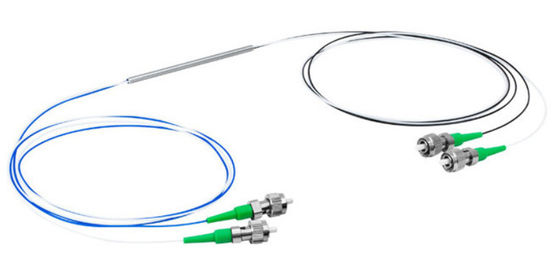

1550nm पास / 980nm रिफ्लेक्ट FWDM 980 / 1550nm फ़िल्टर WDM ऑप्टिक फाइबर फाड़नेवाला
विवरण
The 1310/1550nm Filter Wavelength Division Multiplexer is based on environmentally stable thin-film filter technology. 1310 / 1550nm फ़िल्टर वेवलेंथ डिवीजन मल्टीप्लेक्स पर्यावरण की दृष्टि से स्थिर पतली-फिल्म फ़िल्टर तकनीक पर आधारित है। The devices combine or separate light at different wavelength in a wide wavelength range. डिवाइस एक विस्तृत तरंग दैर्ध्य रेंज में विभिन्न तरंग दैर्ध्य में संयोजन या अलग प्रकाश करते हैं। They offer very low insertion loss, low polarization dependence, high isolation and excellent environmental stability. वे बहुत कम सम्मिलन हानि, कम ध्रुवीकरण निर्भरता, उच्च अलगाव और उत्कृष्ट पर्यावरणीय स्थिरता प्रदान करते हैं। High power handling capability can be achieved through unique pigtail processing and high quality AR coating. उच्च शक्ति हैंडलिंग क्षमता अद्वितीय बेनी प्रसंस्करण और उच्च गुणवत्ता वाले एआर कोटिंग के माध्यम से प्राप्त की जा सकती है। These components have been extensively used in EDFAs, Raman amplifiers, WDM networks and fiber optical instruments. इन घटकों का व्यापक रूप से EDFAs, रमन एम्पलीफायरों, WDM नेटवर्क और फाइबर ऑप्टिकल उपकरणों में उपयोग किया गया है।
डब्ल्यूडीएम सिद्ध पतली-फिल्म फोल्टर तकनीक पर आधारित है। डब्ल्यूडीएम व्यापक रूप से फाइबर ऑप्टिकल संचार प्रणाली और ईडीएफए में उपयोग किया जाता है, जहां फ्लैट और व्यापक ऑपरेटिंग बैंड की आवश्यकता होती है।
2.Features:
ब्रॉड ऑपरेटिंग बैंड
उच्च चैनल अलगाव
कम प्रविष्टि नुकसान
उच्च विश्वसनीयता और स्थिरता
3.Applications:
EDFA
FTTH
CATV प्रणाली
WDM प्रणाली
अनुप्रयोग
एक्सेस नेटवर्क
मेट्रो WDM सिस्टम
लंबी दौड़ WDM सिस्टम
एंटरप्राइज़ नेटवर्क
विशेष विवरण
| मद | इकाई | पैरामीटर |
| चैनल रिक्ति | गीगा | 200 |
| तरंग दैर्ध्य रेंज | C- या L- बैंड ITU चैनल 186.6 से 196.1 THz | |
| पासबैंड | गीगा | ≥ +/- 33 |
| ट्रांसमिशन पासबैंड रिपल | डीबी | ≤0.3 |
| संचरण प्रविष्टि हानि | डीबी | ≤1.0 |
| परावर्तन पासबैंड रिपल | डीबी | ≤0.2 |
| परावर्तन सम्मिलन हानि | डीबी | ≤0.4 |
| ट्रांसमिशन अलगाव (adj चैनल) | डीबी | ≥30 |
| ट्रांसमिशन अलगाव (नॉन-एडज चैनल) | डीबी | ≥50 |
| परावर्तन अलगाव | डीबी | ≥13 |
| ध्रुवीकरण निर्भर हानि | डीबी | ≤0.2 |
| ध्रुवीकरण मोड फैलाव | ps | ≤0.2 |
| दिशिकता | डीबी | ≥50 |
| हारकर लौटा | डीबी | ≥45 |
| ऑप्टिकल पावर हैंडलिंग | मेगावाट | ≥500 |
| खिंचनेवाला भार | एन | ≥5 |
| तापमान सीमा संचालित करना | -5 से 70 | |
| स्टोरेज टेंपरेचर रेंज | -40 से +85 0 सी | |
| फाइबर प्रकार | SMF-28e | |
| पैकेज आयाम | मिमी | 5.5 x 34 मिमी |
नोट: सभी विनिर्देश कनेक्टर्स के बिना उपकरणों पर आधारित हैं, और गारंटी से अधिक हैं
तरंग दैर्ध्य, ध्रुवीकरण और तापमान।
आयाम ड्राइंग( मिमी)
स्पेक्ट्रल प्लॉट (dB)
आदेश की जानकारी
| उत्पाद | चैनल फ्रीक्वेंसी | ट्यूब | फाइबर की लंबाई | योजक |
| 200G | आईटीयू ग्रिड | 1 = 250um फाइबर | 1 = 0.5 +/- 0.1m | 0 = कोई कनेक्टर नहीं |
| DWDM फ़िल्टर | सी-बैंड में | 2 = 900um फाइबर | 2 = 1.0 +/- 0.1m | 1 = एफसी / UPC |
| 3 = दूसरों | 3 = दूसरों | 2 = एफसी / एपीसी | ||
| 3 = अनुसूचित जाति / UPC | ||||
| 4 = अनुसूचित जाति / एपीसी | ||||
| = 5 नियंत्रण रेखा |
|
|
