उत्पाद विवरण:
|
| मोड प्रकार: | अकेला प्रकार | निविष्टी की हानि: | B 2.5 डीबी |
|---|---|---|---|
| कनेक्टर प्रकार: | अनुसूचित जाति / UPC | चैनलों का नुबेर: | 8 चैनल |
| वेवलेंथ: | 1470-1610nm | पासबर्ड रिपल: | ≤0.30dB |
| हारकर लौटा: | ≥45dB | Derectivity: | ≥50dB |
| फाइबर प्रकार: | कॉर्निंग SMF-28 अल्ट्रा | ||
| हाई लाइट: | ऑप्टिकल फाइबर में wdm,दीवार माउंट फाइबर समाप्ति बॉक्स |
||

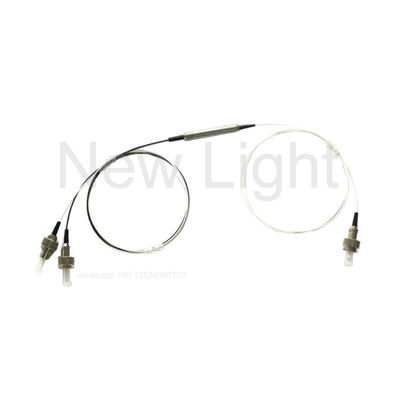

WDM सिस्टम के लिए फाइबर ऑप्टिक फ़िल्टर 3 पोर्ट 100G 200G 1X2 DWDM डिवाइस
विवरण
डीडब्ल्यूडीएम आईटीयू घटक पतली फिल्म फिल्टर में दूरसंचार के अनुभव के वर्षों का परिणाम है
technology. प्रौद्योगिकी। Individual components are available on ITU channel spacing of 200 GHz. 200 GHz के ITU चैनल रिक्ति पर व्यक्तिगत घटक उपलब्ध हैं।
These devices exceed the requirements of Telcordia GR-1221. ये उपकरण Telcordia GR-1221 की आवश्यकताओं से अधिक है। They demonstrate low insertion loss वे कम सम्मिलन हानि को प्रदर्शित करते हैं
और तापमान असंवेदनशीलता, और विश्वसनीय प्रदर्शन किस्मों सिस्टम अनुप्रयोगों में।
विशेषताएं
कम प्रविष्टि नुकसान
उच्च चैनल अलगाव
कम ध्रुवीकरण निर्भर नुकसान
असाधारण विश्वसनीयता और स्थिरता
अनुप्रयोग
एक्सेस नेटवर्क
मेट्रो WDM सिस्टम
लंबी दौड़ WDM सिस्टम
एंटरप्राइज़ नेटवर्क
विशेष विवरण
| मद | इकाई | पैरामीटर |
| चैनल रिक्ति | गीगा | 200 |
| तरंग दैर्ध्य रेंज | C- या L- बैंड ITU चैनल 186.6 से 196.1 THz | |
| पासबैंड | गीगा | ≥ +/- 33 |
| ट्रांसमिशन पासबैंड रिपल | डीबी | ≤0.3 |
| संचरण प्रविष्टि हानि | डीबी | ≤1.0 |
| परावर्तन पासबैंड रिपल | डीबी | ≤0.2 |
| परावर्तन सम्मिलन हानि | डीबी | ≤0.4 |
| ट्रांसमिशन अलगाव (adj चैनल) | डीबी | ≥30 |
| ट्रांसमिशन अलगाव (नॉन-एडज चैनल) | डीबी | ≥50 |
| परावर्तन अलगाव | डीबी | ≥13 |
| ध्रुवीकरण निर्भर हानि | डीबी | ≤0.2 |
| ध्रुवीकरण मोड फैलाव | ps | ≤0.2 |
| दिशिकता | डीबी | ≥50 |
| हारकर लौटा | डीबी | ≥45 |
| ऑप्टिकल पावर हैंडलिंग | मेगावाट | ≥500 |
| खिंचनेवाला भार | एन | ≥5 |
| तापमान सीमा संचालित करना | -5 से 70 | |
| स्टोरेज टेंपरेचर रेंज | -40 से +85 0 सी | |
| फाइबर प्रकार | SMF-28e | |
| पैकेज आयाम | मिमी | 5.5 x 34 मिमी |
नोट: सभी विनिर्देश कनेक्टर्स के बिना उपकरणों पर आधारित हैं, और गारंटी से अधिक हैं
तरंग दैर्ध्य, ध्रुवीकरण और तापमान।
आयाम ड्राइंग( मिमी)
स्पेक्ट्रल प्लॉट (dB)
आदेश की जानकारी
| उत्पाद | चैनल फ्रीक्वेंसी | ट्यूब | फाइबर की लंबाई | योजक |
| 200G | आईटीयू ग्रिड | 1 = 250um फाइबर | 1 = 0.5 +/- 0.1m | 0 = कोई कनेक्टर नहीं |
| DWDM फ़िल्टर | सी-बैंड में | 2 = 900um फाइबर | 2 = 1.0 +/- 0.1m | 1 = एफसी / UPC |
| 3 = दूसरों | 3 = दूसरों | 2 = एफसी / एपीसी | ||
| 3 = अनुसूचित जाति / UPC | ||||
| 4 = अनुसूचित जाति / एपीसी | ||||
| = 5 नियंत्रण रेखा |
