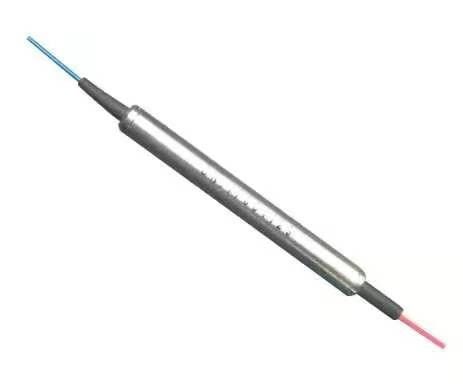

ऑप्टिकल सिग्नल ट्रांसमिशन के लिए 3 पोर्ट, कम इंसर्शन लॉस, और उच्च आइसोलेशन वाला 1550nm फाइबर सर्कुलेटर

ब्रांड नाम:	New Light
मॉडल संख्या:	एफसी
एमओक्यू:	10
कीमत:	1~30
पैकेजिंग विवरण:	निर्यात पैकिंग
भुगतान की शर्तें:	टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

प्रमाणन:

ISO ,ROSH

प्रोडक्ट का नाम:

1550 एनएम फाइबर सर्कुलेटर्स, या 1310 एनएम ऑप्टिकल फाइबर सर्कुलेटर्स सिंगल मोड

कनेक्टर प्रकार:

एफसी पीसी/एपीसी कनेक्टर्स

मोड प्रकार:

पीडीएल:

≤0.2dB

वापसी हानि:

≥ 50DB

क्रॉस टॉक:

≥ 45 डीबी

फाइबर प्रकार:

नमस्ते1060

पोर्ट संख्या:

3 बंदरगाह

तरंग दैर्ध्य रेंज:

1280 - 1340 एनएम या 1280 - 1400 एनएम

पैकेज आयाम:

34x8.4x8.4(P1) मिमी

आपूर्ति की क्षमता:

1000000

प्रमुखता देना:

एकल मोड फाइबर फाड़नेवाला

फाइबर ऑप्टिक केबल फाड़नेवाला

उत्पाद का वर्णन

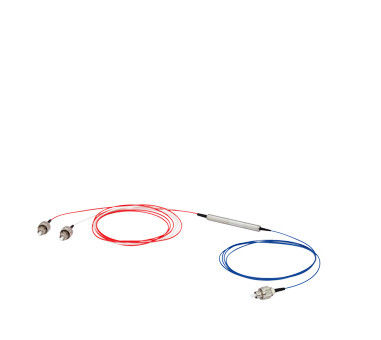

1550nm और 1310nm ऑप्टिकल फाइबर सर्कुलेटर

दूरसंचार, संवेदन और इमेजिंग अनुप्रयोगों के लिए डिज़ाइन किए गए उच्च प्रदर्शन एकल मोड ऑप्टिकल फाइबर सर्कुलेटर।

ऑप्टिकल फाइबर सर्कुलेटर क्या है?

एक ऑप्टिकल फाइबर सर्कुलेटर माइक्रोवेव सर्कुलेटर के समान कार्य करता है, जो तीन या अधिक पोर्ट मल्टीपोर्ट डिवाइस के रूप में कार्य करता है।प्रकाश तरंग एक बंदरगाह से अगले अनुक्रमिक बंदरगाह तक न्यूनतम हानि के साथ प्रसारित होती है जबकि पिछले बंदरगाहों की यात्रा से अवरुद्ध होती है.

मूल रूप से दूरसंचार प्रणालियों के लिए विकसित, ऑप्टिकल सर्कुलेटर अब कम लागत, उच्च प्रदर्शन विन्यास में उनकी उपलब्धता के कारण संवेदन और इमेजिंग अनुप्रयोगों में व्यापक रूप से उपयोग किए जाते हैं।

यह तीन-पोर्ट डिवाइस एक दिशात्मक प्रकाश संचरण को सक्षम करता हैः पोर्ट 1 में प्रवेश करने वाले संकेत पोर्ट 2 से बाहर निकलने के लिए न्यूनतम हानि के साथ, जबकि पोर्ट 2 में प्रवेश करने वाले संकेत पोर्ट 3 से बाहर निकलने के लिए न्यूनतम हानि के साथ।बंदरगाह 2 में प्रवेश करने वाली रोशनी में बंदरगाह 1 में महत्वपूर्ण हानि होती है, और बंदरगाह 3 में प्रवेश करने वाले प्रकाश को बंदरगाह 2 और 1 में पर्याप्त नुकसान होता है।

ऑप्टिकल सर्कुलेटर गैर पारस्परिक उपकरण हैं, जिसका अर्थ है कि उपकरण के माध्यम से गुजरने से होने वाले प्रकाश गुणों में परिवर्तन विपरीत दिशा में यात्रा करते समय उलट नहीं होते हैं।

प्रमुख विशेषताएं

उच्च अलगाव और वापसी हानि
कम सम्मिलन हानि और पीडीएल
ऑप्टिकल पथ एपॉक्सी मुक्त डिजाइन

आवेदन

ऐड-ड्रॉप मल्टीप्लेक्सिंग
फाइबर सेंसर
द्विदिश पंपिंग
द्विदिश सिग्नल ट्रांसमिशन सिस्टम
युग्मन इन-लाइन क्रोमैटिक डिस्पेरिशन कॉम्पेनेशन डिवाइस

तकनीकी विनिर्देश

पद	इकाई	पैरामीटर
परिचालन तरंग दैर्ध्य	एनएम	1064
बैंडविड्थ	एनएम	±5 ±10 ±20 ±30
अलगाव	डीबी	कम से कम 25 ∙ कम से कम 23 ∙ कम से कम 20 ∙ कम से कम 20
सम्मिलन हानि@बैंड,23°C	डीबी	≤2.1 ≤2.6 ≤3.2 ≤3.8
पीडीएल	डीबी	≤0.2
रिटर्न हानि	डीबी	≥50
क्रॉस टॉक	डीबी	≥45
पीडीएल	डीबी	≤0.1
अधिकतम ऑप्टिकल शक्ति	mW	≤300
फाइबर का प्रकार	/	हाय1060
ऑपरेशन तापमान	°C	0~50
भंडारण तापमान	°C	-40~85
पैकेज आयाम	मिमी	34x8.4x8.4 ((P1)

सभी विनिर्देश बिना कनेक्टर के उपकरणों पर आधारित हैं और तरंग दैर्ध्य, ध्रुवीकरण और तापमान पर गारंटीकृत हैं।

विनिर्देश बिना पूर्व सूचना के परिवर्तन के अधीन हैं।

आयाम

ऑर्डर करने की जानकारी

उदाहरण: CIR-12210

सीआईआर-	तरंगदैर्ध्य	बैंडविड्थ	फाइबर का प्रकार	फाइबर की लंबाई	कनेक्टर का प्रकार
	1. 1064nm 2. अन्य	1. ±5 एनएम 2. ±10 एनएम 3. ±20 एनएम 4. ±30 एनएम	1. 250μm फाइबर 2. 900μm फाइबर 3. अन्य	1. 0.5 +/- 0.1 मीटर 2. 1.0 +/- 0.1 मीटर 3. अन्य	0कोई कनेक्टर नहीं 1एफसी/यूपीसी 2एफसी/एपीसी 3एससी/यूपीसी 4एससी/एपीसी 5. एलसी/पीसी 6एमयू/पीसी 7. अन्य
