उच्च अलगाव और कम प्रविष्टि हानि के लिए FC/PC कनेक्टर्स के साथ 1310 nm सिंगल मोड फाइबर ऑप्टिक सर्कुलेटर

ब्रांड नाम:	New Light
मॉडल संख्या:	एफसी एपीसी
एमओक्यू:	10
कीमत:	1~30
पैकेजिंग विवरण:	निर्यात पैकिंग
भुगतान की शर्तें:	टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

प्रमाणन:

ISO ,ROSH

प्रोडक्ट का नाम:

एसएम ऑप्टिकल सर्कुलेटर, 1310 एनएम ऑप्टिकल फाइबर सर्कुलेटर सिंगल मोड टाइप

कनेक्टर प्रकार:

एफसी / पीसी कनेक्टर्स / एफसी / एपीसी कनेक्टर्स

मोड प्रकार:

एकल मोड

केंद्र तरंग दैर्ध्य:

1310 एनएम

पीडीएल:

≤0.2dB

वापसी हानि:

≥ 50DB

क्रॉस टॉक:

≥ 45 डीबी

फाइबर प्रकार:

नमस्ते1060

ऑपरेशन तापमान:

0 ~ 50 ℃

तरंग दैर्ध्य रेंज:

1280 - 1340 एनएम या 1280 - 1400 एनएम

आपूर्ति की क्षमता:

1000000

प्रमुखता देना:

एकल मोड फाइबर फाड़नेवाला

फाइबर ऑप्टिक केबल फाड़नेवाला

उत्पाद का वर्णन

एसएम फाइबर ऑप्टिक स्प्लिटर सर्कुलेटर्स

1310 एनएम ऑप्टिकल फाइबर सर्कुलेटर सिंगल मोड प्रकार

उत्पाद अवलोकन

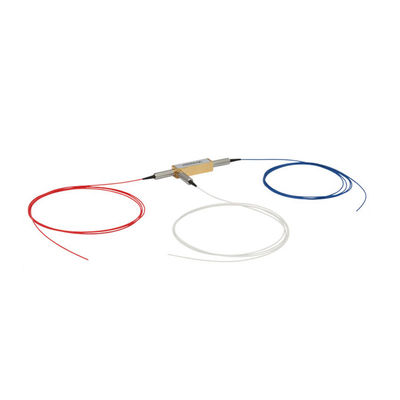

1310 एनएम एसएम फाइबर ऑप्टिक सर्कुलेटर्स अनटर्मिनेटेड, एफसी/पीसी कनेक्टर, या एफसी/एपीसी कनेक्टर कॉन्फ़िगरेशन में उपलब्ध हैं। एफसी/पीसी और एफसी/एपीसी कनेक्टर में 2 मिमी संकीर्ण कुंजी डिज़ाइन है।

हमारे CIR1310, CIR1310-FC और CIR1310-APC सर्कुलेटर्स 300 mW (CW) की अधिकतम पावर हैंडलिंग का समर्थन करते हैं। CIR-1310-50-APC ब्रॉडबैंड फाइबर ऑप्टिक सर्कुलेटर को विशेष रूप से OCT अनुप्रयोगों के लिए इंजीनियर किया गया है, जो 500 mW (CW) की अधिकतम पावर हैंडलिंग के साथ मानक 1310 एनएम SM फाइबर ऑप्टिकल सर्कुलेटर्स की तुलना में व्यापक तरंग दैर्ध्य रेंज की पेशकश करता है।

ऑप्टिकल सर्कुलेटर्स कैसे काम करते हैं

ऑप्टिकल सर्कुलेटर्स एक फाइबर के माध्यम से द्विदिश ऑप्टिकल सिग्नल ट्रांसमिशन को सक्षम करते हैं। ये तीन-पोर्ट उपकरण प्रकाश को केवल एक दिशा में यात्रा करने की अनुमति देते हैं:

पोर्ट 1 में प्रवेश करने वाले सिग्नल न्यूनतम हानि के साथ पोर्ट 2 से बाहर निकलते हैं
पोर्ट 2 में प्रवेश करने वाले सिग्नल न्यूनतम हानि के साथ पोर्ट 3 से बाहर निकलते हैं
पोर्ट 2 में प्रवेश करने वाली रोशनी को पोर्ट 1 पर महत्वपूर्ण नुकसान का अनुभव होता है
पोर्ट 3 में प्रवेश करने वाली रोशनी को पोर्ट 2 और 1 पर महत्वपूर्ण हानि का अनुभव होता है

गैर-पारस्परिक उपकरणों के रूप में, ऑप्टिकल सर्कुलेटर्स यह सुनिश्चित करते हैं कि विपरीत दिशा में यात्रा करते समय डिवाइस से गुजरने के कारण प्रकाश गुणों में परिवर्तन उलट न हो।

प्रमुख विशेषताऐं

उच्च अलगाव और वापसी हानि
कम प्रविष्टि हानि और पीडीएल
ऑप्टिकल पथ एपॉक्सी मुक्त डिज़ाइन

अनुप्रयोग

ऐड-ड्रॉप मल्टीप्लेक्सिंग
फाइबर सेंसर
द्विदिश पम्पिंग
द्विदिश सिग्नल ट्रांसमिशन सिस्टम
युग्मन इन-लाइन रंगीन फैलाव मुआवजा उपकरण

तकनीकी निर्देश

वस्तु	इकाई	पैरामीटर
ऑपरेटिंग तरंग दैर्ध्य	एनएम	1064
बैंडविड्थ	एनएम	±5 \| ±10 \| ±20 \| ±30
एकांत	डीबी	≥25 \| ≥23 \| ≥20 \| ≥20
सम्मिलन हानि@बैंड, 23℃	डीबी	≤2.1 \| ≤2.6 \| ≤3.2 \| ≤3.8
पीडीएल	डीबी	≤0.2
वापसी हानि	डीबी	≥50
क्रॉस टॉक	डीबी	≥45
पीडीएल	डीबी	≤0.1
अधिकतम ऑप्टिकल पावर	मेगावाट	≤300
फाइबर प्रकार	/	नमस्ते1060
ऑपरेशन तापमान	डिग्री सेल्सियस	0~50
भंडारण तापमान	डिग्री सेल्सियस	-40~85
पैकेज आयाम	मिमी	34x8.4x8.4(P1)

सभी विशिष्टताएँ बिना कनेक्टर वाले उपकरणों पर आधारित हैं और तरंग दैर्ध्य, ध्रुवीकरण और तापमान पर गारंटी देती हैं। विनिर्देश बिना सूचना के परिवर्तित किए जाने की विषय - वस्तु है।

उत्पाद आयाम

आदेश की जानकारी

उदाहरण: सीआईआर-12210

सीआईआर-	वेवलेंथ	बैंडविड्थ	फाइबर प्रकार	फाइबर की लंबाई	कनेक्टर प्रकार
	1. 1064nm 2. अन्य	1. ±5nm 2. ±10nm 3. ±20nm 4. ±30nm	1. 250μm फाइबर 2. 900μm फाइबर 3. अन्य	1. 0.5 +/- 0.1 मी 2. 1.0 +/- 0.1 मी 3. अन्य	0. कोई कनेक्टर नहीं 1. एफसी/यूपीसी 2. एफसी/एपीसी 3. एससी/यूपीसी 4. एससी/एपीसी 5. एलसी/पीसी 6. एमयू/पीसी 7. अन्य
