| ब्रांड नाम: | New Light |
| मॉडल संख्या: | SC -SC (LC, ST, FC, आदि) |
| एमओक्यू: | 1 ~ 100000 |
| कीमत: | 0.1~100 |
| पैकेजिंग विवरण: | opp बैग + गत्ते का डिब्बा |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल |
फाइबर ऑप्टिक पैच कॉर्ड नाम

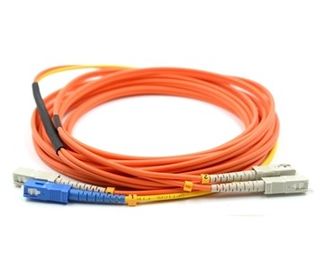

MCP SC PC to SC UPC डुप्लेक्स 62.5 / 125 फाइबर ऑप्टिक मोड कंडीशनिंग पैच कॉर्ड 3 मीटर
कैसे मोड कंडीशनिंग केबल काम करता है
इस कंडीशनिंग फाइबर ऑप्टिक पैच कॉर्ड की आवश्यकता गीगाबिट ईथरनेट के लिए इस्तेमाल किए जाने वाले एलएक्स या लॉन्ग-वेव (1300nm) ट्रान्सीवर मॉड्यूल की सिंगल-मोड लॉन्च प्रकृति के कारण है।
मल्टीमोड फाइबर के केंद्र में सिंगल-मोड लेजर लॉन्च करने से कई सिग्नल उत्पन्न हो सकते हैं जो रिसीवर को फाइबर के दूसरे छोर पर भ्रमित करते हैं।
उस स्थिति में, एक मोड कंडीशनिंग पैच कॉर्ड एकल-मोड लॉन्च को मल्टीमोड फाइबर के केंद्र से दूर करने की अनुमति देकर इन कई संकेतों को समाप्त करता है। यह ऑफसेट बिंदु एक लॉन्च बनाता है जो विशिष्ट मल्टीमोड एलईडी लॉन्च के समान है। (नीचे चित्र देखें)
फाइबर ऑप्टिक पैच कॉर्ड तकनीकी पैरामीटर
| पैरामीटर | विशिष्टता | |||||
| निविष्टी की हानि | प्रकाश स्रोत ट्रांसमिशन दिशा | परीक्षण तरंग दैर्ध्य | निविष्टी की हानि | |||
| डी → बी | 850nm, 1,300nm | अधिकतम। 0.30dB | ||||
| बी → डी | 850nm, 1,300nm | अधिकतम। 0.30dB | ||||
| सी → एक | 850nm, 1,300nm | ≤ 15.0dB (50 / 125um); B 18.0dB (62.5 / 125um) | ||||
| A → सी | 850nm, 1,300nm | अधिकतम। 0.30dB | ||||
| सी → एक | 1,310nm, 1,550nm | ≤ 2.10dB (50 / 125um); B 2.60dB (62.5 / 125um) | ||||
| हारकर लौटा | एसएम APC≥60.0dB; एसएम UPC≥50.0dB | MM PC35.0dB | ||||
| सहनशीलता | 1,000 संभोग, ठेठ m0.20dB | |||||
| संचालन तापमान | -20 ℃ से + 70 ℃ | |||||
| भंडारण अस्थायी | -40 ℃ से + 85 ℃ | |||||
|
| ब्रांड नाम: | New Light |
| मॉडल संख्या: | SC -SC (LC, ST, FC, आदि) |
| एमओक्यू: | 1 ~ 100000 |
| कीमत: | 0.1~100 |
| पैकेजिंग विवरण: | opp बैग + गत्ते का डिब्बा |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल |
फाइबर ऑप्टिक पैच कॉर्ड नाम
MCP SC PC to SC UPC डुप्लेक्स 62.5 / 125 फाइबर ऑप्टिक मोड कंडीशनिंग पैच कॉर्ड 3 मीटर
कैसे मोड कंडीशनिंग केबल काम करता है
इस कंडीशनिंग फाइबर ऑप्टिक पैच कॉर्ड की आवश्यकता गीगाबिट ईथरनेट के लिए इस्तेमाल किए जाने वाले एलएक्स या लॉन्ग-वेव (1300nm) ट्रान्सीवर मॉड्यूल की सिंगल-मोड लॉन्च प्रकृति के कारण है।
मल्टीमोड फाइबर के केंद्र में सिंगल-मोड लेजर लॉन्च करने से कई सिग्नल उत्पन्न हो सकते हैं जो रिसीवर को फाइबर के दूसरे छोर पर भ्रमित करते हैं।
उस स्थिति में, एक मोड कंडीशनिंग पैच कॉर्ड एकल-मोड लॉन्च को मल्टीमोड फाइबर के केंद्र से दूर करने की अनुमति देकर इन कई संकेतों को समाप्त करता है। यह ऑफसेट बिंदु एक लॉन्च बनाता है जो विशिष्ट मल्टीमोड एलईडी लॉन्च के समान है। (नीचे चित्र देखें)
फाइबर ऑप्टिक पैच कॉर्ड तकनीकी पैरामीटर
| पैरामीटर | विशिष्टता | |||||
| निविष्टी की हानि | प्रकाश स्रोत ट्रांसमिशन दिशा | परीक्षण तरंग दैर्ध्य | निविष्टी की हानि | |||
| डी → बी | 850nm, 1,300nm | अधिकतम। 0.30dB | ||||
| बी → डी | 850nm, 1,300nm | अधिकतम। 0.30dB | ||||
| सी → एक | 850nm, 1,300nm | ≤ 15.0dB (50 / 125um); B 18.0dB (62.5 / 125um) | ||||
| A → सी | 850nm, 1,300nm | अधिकतम। 0.30dB | ||||
| सी → एक | 1,310nm, 1,550nm | ≤ 2.10dB (50 / 125um); B 2.60dB (62.5 / 125um) | ||||
| हारकर लौटा | एसएम APC≥60.0dB; एसएम UPC≥50.0dB | MM PC35.0dB | ||||
| सहनशीलता | 1,000 संभोग, ठेठ m0.20dB | |||||
| संचालन तापमान | -20 ℃ से + 70 ℃ | |||||
| भंडारण अस्थायी | -40 ℃ से + 85 ℃ | |||||
