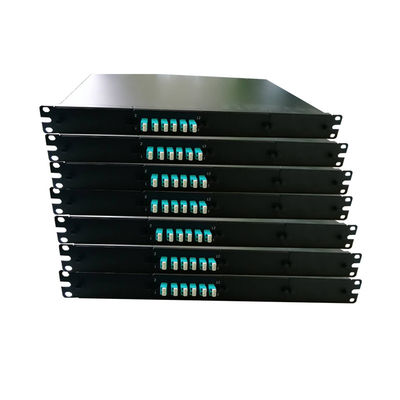

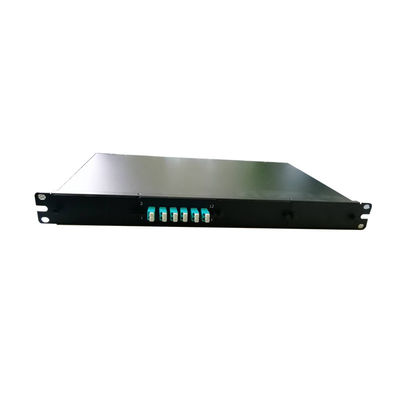

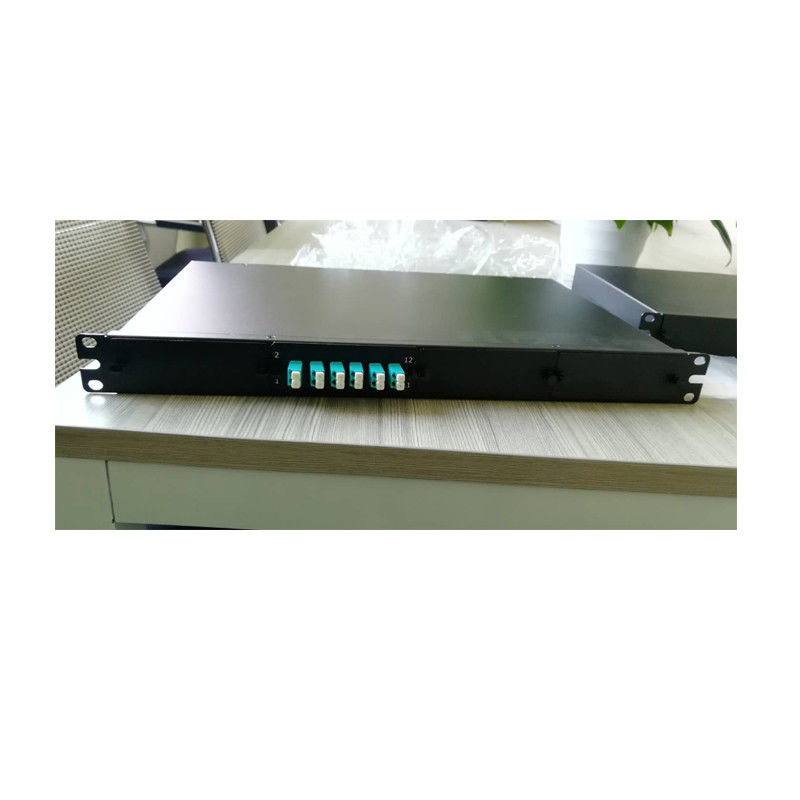

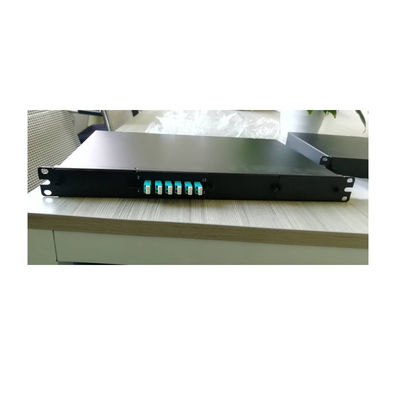

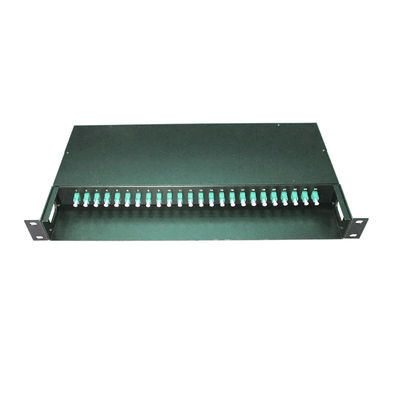

16C/32C रिबन फाइबर और एमटीपी-16 कैसेट के लिए ओवल स्प्रिंग के साथ 1U रैक माउंट फाइबर ऑप्टिक पैच पैनल

सभी श्रेणियाँ

Fiber Optic Loopbackfunction gtElInit() {var lib = new google.translate.TranslateService();lib.trans

स्विच और सोकेट

हमसे संपर्क करें

Mrs. Alice

sales03@newlightfiber.com

0086-13534063703

0086 13534063703

अब संपर्क करें

16C/32C रिबन फाइबर और एमटीपी-16 कैसेट के लिए ओवल स्प्रिंग के साथ 1U रैक माउंट फाइबर ऑप्टिक पैच पैनल

ब्रांड नाम:	NL
मॉडल संख्या:	माउंट रैक
एमओक्यू:	1 ~ 10000
कीमत:	10~100
पैकेजिंग विवरण:	दफ़्ती बॉक्स
भुगतान की शर्तें:	एल/सी,टी/टी

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

प्रमाणन:

ISO9001

रेशा:

16सी, 32सी

सामग्री:

विशिष्टता

काला या अनुकूलित

आवेदन:

दूरसंचार नेटवर्क

विशेषता:

3.6 मिमी गोल केबल और 16C/32C रिबन फाइबर पर लागू होता है

योजक:

एमपीओ / एमटीपी

तरीका:

एसएम, एमएम, एमएमएलएल, 16सी,32सी

वसंत:

अंडाकार वसंत

केबल:

3.6 मिमी गोल केबल और 16C/32C रिबन फाइबर

निविष्ट वस्तु का नुकसान:

0.35डीबी; 0.5dB

आपूर्ति की क्षमता:

प्रति दिन 1000 सेट

प्रमुखता देना:

odf फाइबर ऑप्टिक पैच पैनल

फाइबर ऑप्टिक वितरण बॉक्स

उत्पाद का वर्णन

ओवल स्प्रिंग फाइबर ऑप्टिक डिस्ट्रीब्यूशन फ्रेम पैच पैनल

1U 19" रैक माउंट फाइबर ऑप्टिक पैच पैनल, डेटा सेंटर और दूरसंचार प्रणालियों में उच्च-घनत्व अनुप्रयोगों के लिए 4 x MTP-16 कैसेट तक रखने के लिए डिज़ाइन किया गया है।

उत्पाद अवलोकन

मल्टीफाइबर क्षमता वाले MPO कनेक्टर डेटा सेंटर और दूरसंचार प्रणालियों में उच्च-घनत्व अनुप्रयोगों के लिए इंजीनियर किए गए हैं। उच्च-सटीकता वाले धातु गाइड पिन और फेरूल पिन होल के माध्यम से सटीक संरेखण सुनिश्चित किया जाता है। उच्च बल स्प्रिंग विकल्पों के साथ SM, MM, MMLL, 16C, 32C कॉन्फ़िगरेशन में उपलब्ध है।

मुख्य विशेषताएं

स्वतंत्र पुश-पुल टैब विकल्प
पेटेंटेड पुश-पुल टैब डिज़ाइन
ओवल स्प्रिंग मैकेनिज्म
कई रंग विकल्प उपलब्ध
उच्च-घनत्व अनुप्रयोग क्षमता
3.6mm गोल केबल और 16C/32C रिबन फाइबर के साथ संगत
उच्च बल स्प्रिंग निर्माण

अनुप्रयोग

दूरसंचार नेटवर्क
ईथरनेट नेटवर्क
ऑप्टिकल संचार उपकरण

यांत्रिक गुण

आइटम	मानदंड	अनुरूपता
50 मैटिंग के बाद △IL	MPO/MTP	≤0.3dB \| GR-1435
500 मैटिंग के बाद △IL	LC/SC/FC/ST	≤0.2dB \| IEC 61300-2-2
न्यूनतम बेंड रेडियस (गतिशील)	20*OD (केबल व्यास)
न्यूनतम बेंड रेडियस (स्थिर)	15*OD (केबल व्यास)

तकनीकी विशिष्टताएँ

MTP/MPO कनेक्टर कैसेट, पैनल या फैन आउट को इंटरकनेक्ट करते हैं, जो कॉम्पैक्ट और मजबूत माइक्रोकेबल संरचना का उपयोग करके मानक 8, 12, 16, 24, 32, या 48 कोर संस्करणों में उपलब्ध हैं। कॉम्पैक्ट केबल डिज़ाइन केबलवे उपयोग को अनुकूलित करता है और एयरफ्लो में सुधार करता है। ये MPO/MTP केबल उच्चतम गुणवत्ता वाले घटकों के साथ बनाए गए हैं, जिसमें लो लॉस एलीट संस्करणों में मांग वाले हाई-स्पीड नेटवर्क के लिए कम इंसर्शन लॉस होता है जहां पावर बजट महत्वपूर्ण होते हैं।

आइटम	एलीट प्रदर्शन		मानक प्रदर्शन
	SM	MM	SM	MM
इंसर्शन लॉस	16F: ≤0.35dB 32F: ≤0.5dB	16F: ≤0.35dB 32F: ≤0.7dB	16F,32F: ≤0.7dB
रिटर्न लॉस	≥55dB		≥20dB
स्थायित्व	500 बार
ऑपरेशन तापमान	-40℃ से +85℃
फाइबर प्रकार	OS2/OM3/OM4/OM5

परीक्षण और अनुपालन

टेस्ट वेवलेंथ: SM@1310/1550nm, MM@850/1300nm

मानक अनुपालन: GR-326, GR-1435

पर्यावरणीय स्थितियाँ

आइटम	मानदंड	अनुरूपता
ऑपरेशन तापमान	-40°C से +60°C	IEC 61753-1
स्टोरेज तापमान	-45°C से +85°C
