| ब्रांड नाम: | New Light |
| मॉडल संख्या: | WDM |
| एमओक्यू: | 1 |
| कीमत: | 1~30 |
| पैकेजिंग विवरण: | निर्यात पैकिंग |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, MoneyGram, पेपैल |

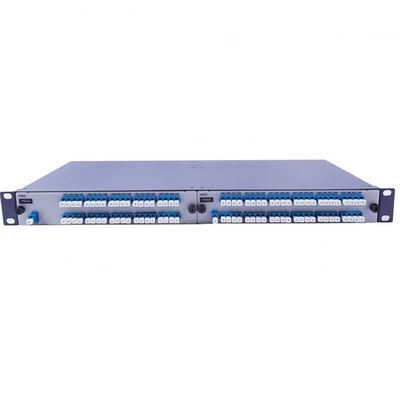

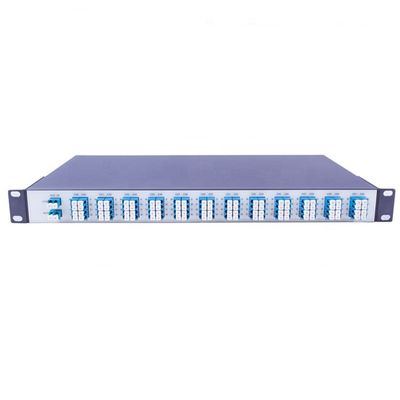

100G फाइबर ऑप्टिक निष्क्रिय cwdm मॉड्यूल 4CH / 8CH CWDM WDM mux / demux add drop मल्टीप्लेयर डिवाइस
मोटे वेव डिवीजन मल्टीप्लेक्सिंग (सीडीडीएम) मॉड्यूल एक फाइबर में 18 तरंग दैर्ध्य तक गठबंधन या विभाजित होते हैं।
CWDM तकनीक 1270nm से 1610nm तक, तरंग दैर्ध्य के बीच ITU मानक 20nm रिक्ति का उपयोग करती है।
हमारे CWDM मॉड्यूल में 4 से 18 चैनल हैं। प्रत्येक चैनल का केंद्रीय तरंग दैर्ध्य ITU-T ग्रिड तरंग दैर्ध्य में से एक को निर्दिष्ट किया जाता है। CWDM मॉड्यूल में व्यापक चैनल बैंडविड्थ (13nm) है। इसका अलगाव आसन्न चैनलों के लिए 30dB से अधिक है, और गैर-आसन्न चैनलों के लिए 40dB से अधिक है।
मॉड्यूल में विभिन्न वातावरण के तहत विश्वसनीय प्रदर्शन सुनिश्चित करने के लिए उच्च तापीय स्थिरता भी है।
CWDM MUX के लिए विनिर्देश | ||||
पैरामीटर | 1X2 | 1x4 | 1x8 | 1x16 |
केंद्र तरंग दैर्ध्य (nm) | आईटीयू, आईटीयू + 1 | |||
पासबैंड (nm) | आईटीयू ± 6.5 | |||
ऑपरेटिंग तरंग दैर्ध्य (nm) | 1460 ~ 1620 या 1260 ~ 1620 | |||
चैनल स्पेस (nm) | 20 | |||
फाइबर प्रकार | SMF-28e या ग्राहक निर्दिष्ट | |||
आईएल (डीबी) (पी / ए ग्रेड) | 0.7 / 1.0 | 1.4 / 1.7 | 2.0 / 2.5 | 3.5 / 4.0 |
आसन्न चैनल | 30 | |||
गैर-आसन्न चैनल | 50 | |||
रिपल (dB) | 0.3 | 0.4 | 0.5 | 0.5 |
पीडीएल (डीबी) | 0.2 | |||
पीएमडी (पीएस) | 0.1 | |||
आरएल (डीबी) | 45 | |||
निर्देशन (dB) | 50 | |||
अधिकतम ऑप्टिकल पावर (mw) | 500 | |||
ऑपरेटिंग तापमान () ℃ | -40 ~ 85 | |||
भंडारण तापमान () ℃ | -40 ~ 85 | |||
LGX पैकेज | 1 यू, 2 यू | |||
19 '' रैक माउंट पैकेज | 1U | |||
विशेषताएं:
अनुप्रयोगों:
CWDM प्रणाली
जोड़ें / ड्रॉप
PON नेटवर्क
CATV लिंक
अनुपालन:
टेल्कोर्डिया जीआर -1209-कोर-2001
टेल्कोर्डिया GR-1221-CORE-1999
RoHS
कार्यनिष्पादन विशिष्टताएं
1 × एन सीडब्ल्यूडीएम मक्स / डिमक्स मॉड्यूल
उपरोक्त विनिर्देश कनेक्टर के बिना डिवाइस के लिए हैं।
आदेश की जानकारी
पैकेजिंग: बैग और दफ़्ती बॉक्स
पसंदीदा वाहक, कृपया हमें अग्रिम में सूचित करें।
वितरण और भुगतान
1. टी / टी /, पेपैल, वेस्टन यूनियन, पैसा ग्राम, एल / सी।
2. अग्रिम में 30% जमा, प्रसव से पहले भुगतान किया 70% संतुलन।
|
|
