| ब्रांड नाम: | New Light |
| मॉडल संख्या: | CWDM |
| एमओक्यू: | 1 |
| कीमत: | 1~30 |
| पैकेजिंग विवरण: | निर्यात पैकिंग |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, MoneyGram, पेपैल |

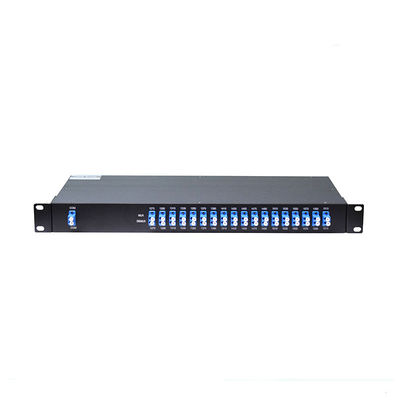

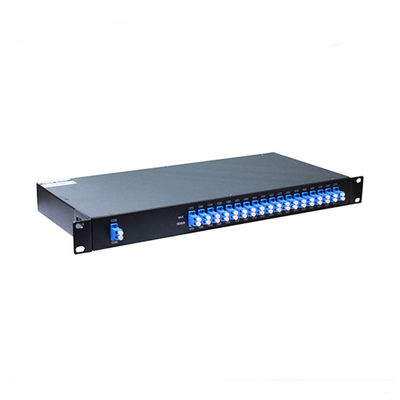

1U 19 "रैक माउंट डुअल फाइबर एलसी / यूपीसी कनेक्टर 1270nm-1610nm 18CH CWDM मक्स + बक्सा नियम
एकल या द्वैध एकल मोड फाइबर पर CWDM Mux / Demux मॉड्यूल आपके समग्र बैंडविड्थ का विस्तार करने के लिए काफी सामान्य है। यह उच्च स्थिरता और विश्वसनीयता प्रदान करता है, और इसमें छोटे पैकेज का आकार होता है। इसका ऑपरेटिंग वेवलेंथ 1270nm से 1610nm (1261nm-1611nm) है जो पूरी तरह से 18 चैनल 20nm चैनल रिक्ति के साथ पेश करता है।
विशेषताएं:
कम प्रविष्टि नुकसान
उच्च अलगाव
उच्च विश्वसनीयता और स्थिरता
निम्न पीडीएल
संक्षिप्त परिरूप
अच्छा चैनल-टू-चैनल एकरूपता
वाइड ऑपरेटिंग तरंग दैर्ध्य: 1270nm-1610nm (1261nm ~ 1611nm)
वाइड ऑपरेटिंग तापमान: -20 से + 70 ℃
अनुप्रयोगों:
CWDM प्रणाली
जोड़ें / ड्रॉप
PON नेटवर्क
CATV लिंक
अनुपालन:
टेल्कोर्डिया जीआर -1209-कोर-2001
टेल्कोर्डिया GR-1221-CORE-1999
RoHS
कार्यनिष्पादन विशिष्टताएं
| पैरामीटर | 4 चैनल | 8 चैनल | 18 चैनल | ||||
| mux | demux | mux | demux | mux | demux | ||
| चैनल तरंग दैर्ध्य (nm) | 1270 ~ 1610 | ||||||
| केंद्र तरंग दैर्ध्य सटीकता (एनएम) | ± 0.5 | ||||||
| चैनल रिक्ति (एनएम) | 20 | ||||||
| चैनल पासबैंड (@ -0.5dB बैंडविड्थ) (एनएम) | > 13 | ||||||
| सम्मिलन हानि (dB) | ≤1.2 | ≤2.5 | ≤3.8 | ||||
| चैनल एकरूपता (dB) | ≤0.5 | ≤1.0 | ≤1.5 | ||||
| चैनल रिपल (dB) | 0.3 | ||||||
| अलगाव (डीबी) | सटा हुआ | एन / ए | > 30 | एन / ए | > 30 | एन / ए | > 30 |
| गैर आसन्न | एन / ए | > 40 | एन / ए | > 40 | एन / ए | > 40 | |
| जड़ता हानि तापमान संवेदनशीलता (डीबी / डिग्री सेल्सियस) | <0.005 | ||||||
| तरंग दैर्ध्य तापमान स्थानांतरण (एनएम / डिग्री सेल्सियस) | <0.002 | ||||||
| ध्रुवीकरण निर्भर हानि (dB) | <0.1 | ||||||
| ध्रुवीकरण मोड फैलाव | <0.1 | ||||||
| निर्देशन (dB) | > 50 | ||||||
| रिटर्न लॉस (डीबी) | > 45 | ||||||
| अधिकतम पावर हैंडलिंग (mW) | 300 | ||||||
| तापमान को बदलना (डिग्री सेल्सियस) | -20 ~ 70 | ||||||
| भंडारण तापमान (डिग्री सेल्सियस) | -40 ~ 85 | ||||||
| पैकेज आयाम (मिमी) | L100 x W80 x H10 या L140xW100xH15 | ||||||
उपरोक्त विनिर्देश कनेक्टर के बिना डिवाइस के लिए हैं।
आदेश की जानकारी
| CWDM | एक्स | XX | एक्स | XX | एक्स | एक्स | XX |
| चैनल अंतर | चैनल की संख्या | विन्यास | 1 चैनल | फाइबर प्रकार | रेशा लंबाई | इन / आउट कनेक्टर | |
| सी = CWDM | 16 = 16 चैनल | एम = Mux डी = है demux | 13 = 1310nm ...... 47 = 1470nm 49 = 1490nm ...... 61 = 1610nm एस एस = विशेष | 1 = नंगे फाइबर 2 = 900um ढीली नली 3 = 2 मिमी केबल 4 = 3 मिमी केबल | 1 = 1m 2 = 2m एस = निर्दिष्ट करें | 0 = कोई नहीं 1 = एफसी / एपीसी 2 = एफसी / पीसी 3 = अनुसूचित जाति / एपीसी 4 = अनुसूचित जाति / पीसी = 5 नियंत्रण रेखा / एपीसी 6 = नियंत्रण रेखा / पीसी एस = निर्दिष्ट करें |
पैकेजिंग: बैग और दफ़्ती बॉक्स
पसंदीदा वाहक, कृपया हमें अग्रिम में सूचित करें।
वितरण और भुगतान
1. टी / टी /, पेपैल, वेस्टन यूनियन, पैसा ग्राम, एल / सी।
2. अग्रिम में 30% जमा, प्रसव से पहले भुगतान किया 70% संतुलन।
|
|
| ब्रांड नाम: | New Light |
| मॉडल संख्या: | CWDM |
| एमओक्यू: | 1 |
| कीमत: | 1~30 |
| पैकेजिंग विवरण: | निर्यात पैकिंग |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, MoneyGram, पेपैल |
1U 19 "रैक माउंट डुअल फाइबर एलसी / यूपीसी कनेक्टर 1270nm-1610nm 18CH CWDM मक्स + बक्सा नियम
एकल या द्वैध एकल मोड फाइबर पर CWDM Mux / Demux मॉड्यूल आपके समग्र बैंडविड्थ का विस्तार करने के लिए काफी सामान्य है। यह उच्च स्थिरता और विश्वसनीयता प्रदान करता है, और इसमें छोटे पैकेज का आकार होता है। इसका ऑपरेटिंग वेवलेंथ 1270nm से 1610nm (1261nm-1611nm) है जो पूरी तरह से 18 चैनल 20nm चैनल रिक्ति के साथ पेश करता है।
विशेषताएं:
कम प्रविष्टि नुकसान
उच्च अलगाव
उच्च विश्वसनीयता और स्थिरता
निम्न पीडीएल
संक्षिप्त परिरूप
अच्छा चैनल-टू-चैनल एकरूपता
वाइड ऑपरेटिंग तरंग दैर्ध्य: 1270nm-1610nm (1261nm ~ 1611nm)
वाइड ऑपरेटिंग तापमान: -20 से + 70 ℃
अनुप्रयोगों:
CWDM प्रणाली
जोड़ें / ड्रॉप
PON नेटवर्क
CATV लिंक
अनुपालन:
टेल्कोर्डिया जीआर -1209-कोर-2001
टेल्कोर्डिया GR-1221-CORE-1999
RoHS
कार्यनिष्पादन विशिष्टताएं
| पैरामीटर | 4 चैनल | 8 चैनल | 18 चैनल | ||||
| mux | demux | mux | demux | mux | demux | ||
| चैनल तरंग दैर्ध्य (nm) | 1270 ~ 1610 | ||||||
| केंद्र तरंग दैर्ध्य सटीकता (एनएम) | ± 0.5 | ||||||
| चैनल रिक्ति (एनएम) | 20 | ||||||
| चैनल पासबैंड (@ -0.5dB बैंडविड्थ) (एनएम) | > 13 | ||||||
| सम्मिलन हानि (dB) | ≤1.2 | ≤2.5 | ≤3.8 | ||||
| चैनल एकरूपता (dB) | ≤0.5 | ≤1.0 | ≤1.5 | ||||
| चैनल रिपल (dB) | 0.3 | ||||||
| अलगाव (डीबी) | सटा हुआ | एन / ए | > 30 | एन / ए | > 30 | एन / ए | > 30 |
| गैर आसन्न | एन / ए | > 40 | एन / ए | > 40 | एन / ए | > 40 | |
| जड़ता हानि तापमान संवेदनशीलता (डीबी / डिग्री सेल्सियस) | <0.005 | ||||||
| तरंग दैर्ध्य तापमान स्थानांतरण (एनएम / डिग्री सेल्सियस) | <0.002 | ||||||
| ध्रुवीकरण निर्भर हानि (dB) | <0.1 | ||||||
| ध्रुवीकरण मोड फैलाव | <0.1 | ||||||
| निर्देशन (dB) | > 50 | ||||||
| रिटर्न लॉस (डीबी) | > 45 | ||||||
| अधिकतम पावर हैंडलिंग (mW) | 300 | ||||||
| तापमान को बदलना (डिग्री सेल्सियस) | -20 ~ 70 | ||||||
| भंडारण तापमान (डिग्री सेल्सियस) | -40 ~ 85 | ||||||
| पैकेज आयाम (मिमी) | L100 x W80 x H10 या L140xW100xH15 | ||||||
उपरोक्त विनिर्देश कनेक्टर के बिना डिवाइस के लिए हैं।
आदेश की जानकारी
| CWDM | एक्स | XX | एक्स | XX | एक्स | एक्स | XX |
| चैनल अंतर | चैनल की संख्या | विन्यास | 1 चैनल | फाइबर प्रकार | रेशा लंबाई | इन / आउट कनेक्टर | |
| सी = CWDM | 16 = 16 चैनल | एम = Mux डी = है demux | 13 = 1310nm ...... 47 = 1470nm 49 = 1490nm ...... 61 = 1610nm एस एस = विशेष | 1 = नंगे फाइबर 2 = 900um ढीली नली 3 = 2 मिमी केबल 4 = 3 मिमी केबल | 1 = 1m 2 = 2m एस = निर्दिष्ट करें | 0 = कोई नहीं 1 = एफसी / एपीसी 2 = एफसी / पीसी 3 = अनुसूचित जाति / एपीसी 4 = अनुसूचित जाति / पीसी = 5 नियंत्रण रेखा / एपीसी 6 = नियंत्रण रेखा / पीसी एस = निर्दिष्ट करें |
पैकेजिंग: बैग और दफ़्ती बॉक्स
पसंदीदा वाहक, कृपया हमें अग्रिम में सूचित करें।
वितरण और भुगतान
1. टी / टी /, पेपैल, वेस्टन यूनियन, पैसा ग्राम, एल / सी।
2. अग्रिम में 30% जमा, प्रसव से पहले भुगतान किया 70% संतुलन।
