| ब्रांड नाम: | New Light |
| मॉडल संख्या: | एमपीओ / एमटीपी - एमटीपी / एमपीओ |
| एमओक्यू: | 1 ~ 10000 |
| कीमत: | 6~15 |
| पैकेजिंग विवरण: | OPP बैग + गत्ते का डिब्बा |
| भुगतान की शर्तें: | वेस्टर्न यूनियन, MoneyGram, पेपैल के एल, टी / |

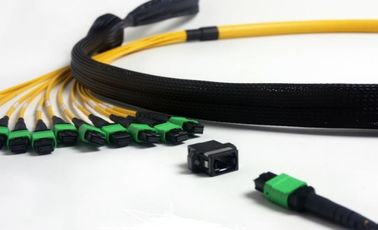

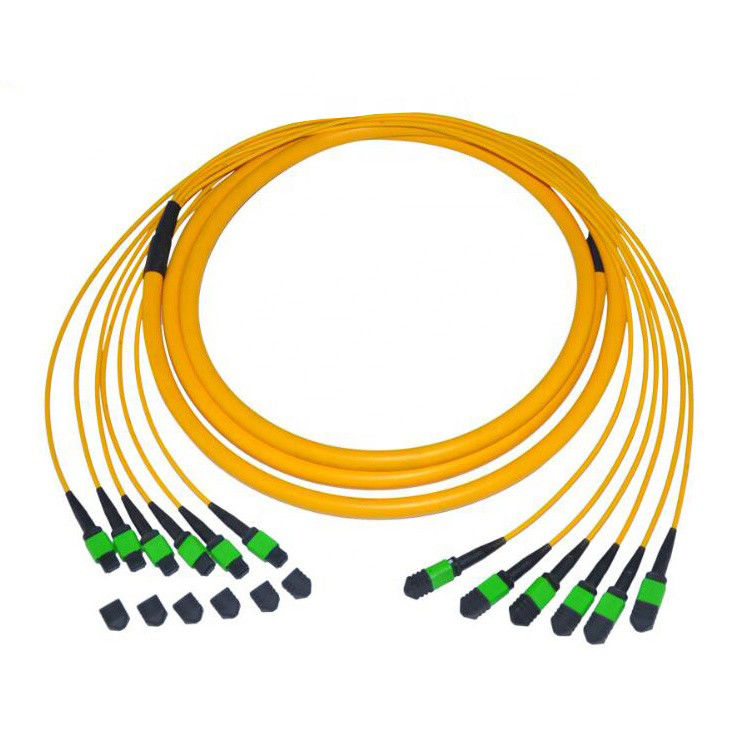

12 फाइबर ट्रंक एमटीपी / एमपीओ पीवीसी दौर केबल एकल मोड 9/125 फाइबर ऑप्टिक पैच कॉर्ड
कनेक्टर प्रकार: एमपीओ-महिला, एमपीओ-पुरुष
फेर्रेल एंड-फेस: पीसी, एपीसी
फाइबर कोर की संख्या: 4, 8, 12, 24
कनेक्टर प्रकार: एमपीओ-महिला, एमपीओ-पुरुष, एफसी, एससी, एलसी, एसटी, एमटीआरजे
फेरेल एंड-फेस: पीसी, यूपीसी, एपीसी
कोर प्रकार: एसएम, एमएम (OM1, OM2, OM3, OM4)
केबल व्यास (मिमी): 0.9,2, 3
केबल की लंबाई (एम): एल = 1, 2, 3 ......
पिगलेट की लंबाई (एम): एल 1 = 0.5, 0.6, 1.0
केबल प्रकार: आरजे: रिबन केबल, आरबी: नंगे रिबन केबल, आरआई: मिनी गोल केबल
MPO हस्तक्षेप सूचकांक
| कनेक्टर प्रकार | परीक्षण आइटम | मिन | मैक्स |
| एमपीओ पीसी | ROC_X (पेट) (मिमी) | 500 | |
| ROC_Y (पेट) (मिमी) | 50 | ||
| Angle_X (डिग्री) | -0.2 | 0.2 | |
| Angle_Y (डिग्री) | -0.2 | 0.2 | |
| Max.DH.All फाइबर (एनएम) | -600 | 600 | |
| Max.DH.Ave (एनएम) | -300 | 300 | |
| Max.DH.Adj (एनएम) | -300 | 300 | |
| मैक्स। कोर डिप (nm) | -300 | 300 | |
| फाइबर ऊंचाई (एनएम) | -300 | 300 | |
| ROC_X (पेट) (मिमी) | 1000 | 3000 | |
| एमपीओ एपीसी | ROC_X (पेट) (मिमी) | 500 | |
| ROC_Y (पेट) (मिमी) | 50 | ||
| Angle_X (डिग्री) | -0.2 | 0.2 | |
| Angle_Y (डिग्री) | 7.8 | 8.2 | |
| Max.DH.All फाइबर (एनएम) | -600 | 600 | |
| Max.DH.Ave (एनएम) | -300 | 300 | |
| Max.DH.Adj (एनएम) | -300 | 300 | |
| Fiberheight (एनएम) |
MPO / MTP t est अनुरोध क्या है?
एक। अनुरोध:
| 400 एक्स | दोष विवरण | मात्रा की अनुमति दें | |
| फाइबर (9um, 50um, 62.5um) | सफेद खरोंच | ≤3um | असीमित |
| स्थान | ≤2um | 5 पीसीएस | |
| दोष | / | अनुमाति नहीं | |
| आवरण (62.5-125um) | सफेद खरोंच | ≤3um | असीमित |
| ≤5um | 1 टुकड़ा | ||
| काली खरोंच | ≤3um | 2 पीसीएस | |
| काला धब्बा | ≤2um | असीमित | |
| ≤5um | 3 पीसीएस | ||
| दोष | ≤2um | कोई सीमित के आसपास | |
| ≤15um | कुल लंबाई पक्ष की लंबाई 1/4 से कम है | ||
| प्लास्टिक की अंगूठी | / | असीमित | |
b.Performance:
| MPO / एमटीपी | एसएम मानक सामी | एसएम कम नुकसान साज़िश | एमएम मानक सामी | एमएम कम नुकसान साज़िश | |
| आईएल नुकसान | ठेठ | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| मैक्स | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| आर एल | APC≥50dB | B 25 डीबी | B 35 डीबी | ||
| पीसी B 40 डीबी | |||||
| repeatability | ≤0.30dB (500 से अधिक बार प्लग करें) | 0.30dB (1000 से अधिक बार प्लग करें) | |||
| परस्पर | ≤0.30dB (या तो एक मिलान कनेक्टर के साथ) | ||||
| तन्यता ताकत | ≤0.30dB (अधिकतम तनाव 66N) | ||||
| झटका | ≤0.30dB (10 ~ 55Hz) | ||||
| तापमान सीमा | -40 ° C ~ + 75 ° C | ||||
सी। संकेतक संकेतक:
| एमपीओ / एमटीपी कनेक्टर | आयाम 3 डी टेस्ट |
| वक्रता त्रिज्या | एक्स ≥2000 मिमी, वाई mm50 मिमी |
| फाइबर की ऊँचाई | 1000 ~ 4000 एनएम |
| एंडफेस एंगल | X, 0.3 °, Y ± 0.3 ° |
| कोर डुबकी | ± 300nm |
डी। गति सहिष्णुता:
| लंबाई (एम) | सहनशीलता |
| ≤10 | + 10 सीएम |
| 10 <L≤30 | + 15CM |
| > 30 | + 10% |
सही द्वि-दिशात्मक आवंटन की गारंटी के लिए तीन ध्रुवीयता प्रकार टाइप ए, टाइप बी और टाइप सी का उपयोग किया जाता है।
टाइप करें एक सीधा-थ्रू MPO ट्रंक केबल:
की-अप एडेप्टर के लिए की-अप, 1 एक्स ए से बी डुप्लेक्स पैच केबल और 1 एक्स ए से एक डुप्लेक्स पैच केबल।
टाइप बी क्रॉस MPO ट्रंक केबल:
की-अप एडेप्टर की-अप और 2 एक्स ए से एक डुप्लेक्स पैच केबल।
टाइप सी क्रॉस जोड़ी MPO ट्रंक केबल:
की-अप एडेप्टर की-अप और 2 एक्स ए से एक डुप्लेक्स पैच केबल।
तापमान का उपयोग करना
-40 ° ~ + 80 °
आवेदन:
परीक्षण उपकरण
FTTX + लैन
ऑप्टिकल फाइबर CATV
ऑप्टिकल संचार प्रणाली
दूरसंचार
पाक:
हम इसे बाहर OPP बैग और दफ़्ती बॉक्स द्वारा पैक करेंगे। माल की रक्षा करने के लिए जब वितरण क्षतिग्रस्त नहीं हैं।
वितरण:
हम इसे हवा और समुद्र के द्वारा वितरित कर सकते हैं। यह आपकी मात्रा और आवश्यकताओं के अनुसार है।
भुगतान :
भुगतान अवधि: टी / टी, एल / सी, पेपैल / वेस्टर्न यूनियन / मनीग्राम। अग्रिम में 30% जमा। संतुलन प्रसव से पहले भुगतान किया।
मूल्य अवधि: EXW, एफओबी, सीआईएफ, सीएफआर। दरवाजे से दरवाजे तक
और उत्पाद :
हमारे पास ऑप्टिकल पैच कॉर्ड, पिगटेल, अडैप्टर, एटेन्यूएटर, डिस्ट्रीब्यूशन बॉक्स, क्विक असमसवेयर कनेक्टर .etc है। यदि आपको अधिक उत्पादों या कैटलॉग की आवश्यकता है, तो आप हमसे संपर्क करने में संकोच कर सकते हैं
|
