| ब्रांड नाम: | New Light |
| मॉडल संख्या: | एमपीओ / एमटीपी - 12 * एलसी |
| एमओक्यू: | 1 ~ 10000 |
| कीमत: | 6~15 |
| पैकेजिंग विवरण: | OPP बैग + गत्ते का डिब्बा |
| भुगतान की शर्तें: | वेस्टर्न यूनियन, MoneyGram, पेपैल के एल, टी / |

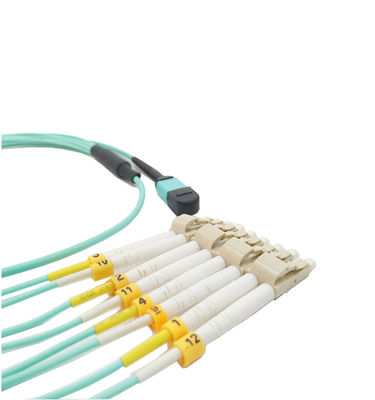

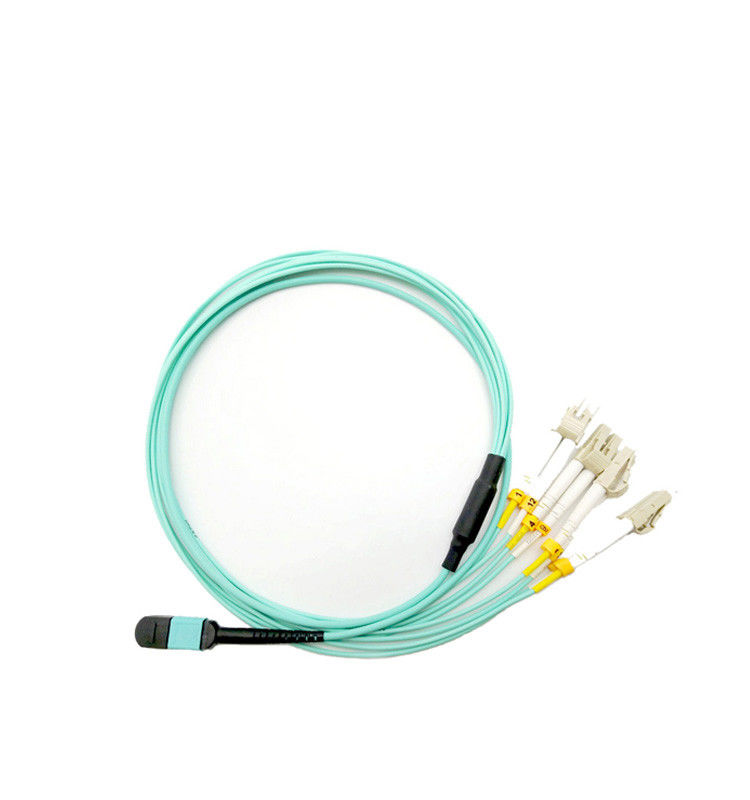

12 कोर OM3 फाइबर ऑप्टिकल MPO / MTP पैच कॉर्ड mpo को ब्रेकआउट केबल
MPO / MTP t est अनुरोध क्या है?
एक। अनुरोध:
| 400 एक्स | दोष विवरण | मात्रा की अनुमति दें | |
| फाइबर (9um, 50um, 62.5um) | सफेद खरोंच | ≤3um | असीमित |
| स्थान | ≤2um | 5 पीसीएस | |
| दोष | / | अनुमाति नहीं | |
| आवरण (62.5-125um) | सफेद खरोंच | ≤3um | असीमित |
| ≤5um | 1 टुकड़ा | ||
| काली खरोंच | ≤3um | 2 पीसीएस | |
| काला धब्बा | ≤2um | असीमित | |
| ≤5um | 3 पीसीएस | ||
| दोष | ≤2um | कोई सीमित के आसपास | |
| ≤15um | कुल लंबाई पक्ष की लंबाई 1/4 से कम है | ||
| प्लास्टिक की अंगूठी | / | असीमित | |
b.Performance:
| MPO / एमटीपी | एसएम मानक सामी | एसएम कम नुकसान साज़िश | एमएम मानक सामी | एमएम कम नुकसान साज़िश | |
| आईएल नुकसान | ठेठ | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| मैक्स | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| आर एल | APC≥50dB | B 25 डीबी | B 35 डीबी | ||
| पीसी B 40 डीबी | |||||
| repeatability | ≤0.30dB (500 से अधिक बार प्लग करें) | 0.30dB (1000 से अधिक बार प्लग करें) | |||
| परस्पर | ≤0.30dB (या तो एक मिलान कनेक्टर के साथ) | ||||
| तन्यता ताकत | ≤0.30dB (अधिकतम तनाव 66N) | ||||
| झटका | ≤0.30dB (10 ~ 55Hz) | ||||
| तापमान सीमा | -40 ° C ~ + 75 ° C | ||||
सी। संकेतक संकेतक:
| एमपीओ / एमटीपी कनेक्टर | आयाम 3 डी टेस्ट |
| वक्रता त्रिज्या | एक्स ≥2000 मिमी, वाई mm50 मिमी |
| फाइबर की ऊँचाई | 1000 ~ 4000 एनएम |
| एंडफेस एंगल | X, 0.3 °, Y ± 0.3 ° |
| कोर डुबकी | ± 300nm |
डी। गति सहिष्णुता:
| लंबाई (एम) | सहनशीलता |
| ≤10 | + 10 सीएम |
| 10 <L≤30 | + 15CM |
| > 30 | + 10% |
IEC61754-7 और GR-1435-CORE शिकायत।
मॉड्यूलर डिजाइन, प्लग-लॉकिंग संरचना, परीक्षण के लिए आसान, इंस्टॉल, निकालें और समायोजित करें। आमतौर पर, एकल एमटीपी / एमपीओ कनेक्टर आमतौर पर 12 या अधिक फाइबर को समायोजित कर सकते हैं, 1U ऊंचाई वाले वायरिंग स्पेस 96 LC ऑप्टिकल इंटरफ़ेस, अनुभाग तक समायोजित कर सकते हैं। विभिन्न ग्राहकों की जरूरतों को पूरा करने के लिए कैबिनेट और रैक स्थान, आसान केबल प्रबंधन, फाइबर की बचत, केबल उपलब्ध है।
पुरुष, महिला की पसंद कर सकते हैं। पिन-पिन पोजिशनिंग फंक्शन, हाई स्टेबिलिटी के माध्यम से जुड़े अडैप्टर के साथ सटीक पोजिशनिंग करें।
ऑप्टिकल फाइबर संचार प्रणालियों और उच्च दक्षता वाले उच्च घनत्व वाले इंटरकनेक्ट वायरिंग की जरूरतों को पूरा करने के लिए मल्टी-कोर फेरल, छोटे आकार, उच्च गति और उच्च क्षमता। भविष्य के नेटवर्क के बुनियादी ढांचे के लिए, अत्यधिक स्केलेबल, ईथरनेट और फाइबर चैनल आवश्यकताओं का समर्थन करता है 10 / 100-1Gbps।
तकनीकी मापदंड
| मद | तकनीकी पैमाने | |
| उत्पाद | 12 कोर OM3 फाइबर ऑप्टिकल MPO / MTP पैच कॉर्ड mpo को ब्रेकआउट केबल | |
| योजक | MPO (F या M) | MPO (F या M) |
| प्रचालन तापमान | -40 ° C ~ + 80 ° C | |
| भंडारण तापमान | -40 ° C ~ + 85 ° C | |
| निविष्टी की हानि | एसएम:: 0.75dB (मानक मूल्य), 50.35dB (विशिष्ट मूल्य); एमएम: ≤ 0.50dB (मानक मूल्य), 50.35dB (विशिष्ट मूल्य); | |
| हारकर लौटा | एसएम: ≥60dB; MM: ≥35dB | |
| MPO अंत प्रकार | पुरुष: गाइड पिन के साथ; महिला: बिना गाइड पिन के | |
| फाइबर की गिनती | 8,12 और 24 एमटी फाइबर | |
| दूसरे छोर का कनेक्टर प्रकार | MPO- महिला, MPO- पुरुष, FC, SC, ST, MU, LC, E2000 | |
| फाइबर मोड | सिंगल-मोड (G652, G655, G657), मल्टी-मोड (50, 62.5, OM2, OM3, OM4) | |
| फाइबर केबल प्रकार | 250um रिबन फाइबर, रिबन केबल, बंडल फाइबर ऑप्टिक केबल | |
सही द्वि-दिशात्मक आवंटन की गारंटी के लिए तीन ध्रुवीयता प्रकार टाइप ए, टाइप बी और टाइप सी का उपयोग किया जाता है।
टाइप करें एक सीधा-थ्रू MPO ट्रंक केबल:
की-अप एडेप्टर के लिए की-अप, 1 एक्स ए से बी डुप्लेक्स पैच केबल और 1 एक्स ए से एक डुप्लेक्स पैच केबल।
टाइप बी क्रॉस MPO ट्रंक केबल:
की-अप एडेप्टर की-अप और 2 एक्स ए से एक डुप्लेक्स पैच केबल।
टाइप सी क्रॉस जोड़ी MPO ट्रंक केबल:
की-अप एडेप्टर की-अप और 2 एक्स ए से एक डुप्लेक्स पैच केबल।
तापमान का उपयोग करना
-40 ° ~ + 80 °
आवेदन:
परीक्षण उपकरण
FTTX + लैन
ऑप्टिकल फाइबर CATV
ऑप्टिकल संचार प्रणाली
दूरसंचार
पाक:
हम इसे बाहर OPP बैग और दफ़्ती बॉक्स द्वारा पैक करेंगे। माल की रक्षा करने के लिए जब वितरण क्षतिग्रस्त नहीं हैं।
वितरण:
हम इसे हवा और समुद्र के द्वारा वितरित कर सकते हैं। यह आपकी मात्रा और आवश्यकताओं के अनुसार है।
भुगतान :
भुगतान अवधि: टी / टी, एल / सी, पेपैल / वेस्टर्न यूनियन / मनीग्राम। अग्रिम में 30% जमा। संतुलन प्रसव से पहले भुगतान किया।
मूल्य अवधि: EXW, एफओबी, सीआईएफ, सीएफआर। दरवाजे से दरवाजे तक
और उत्पाद :
हमारे पास ऑप्टिकल पैच कॉर्ड, पिगटेल, अडैप्टर, एटेन्यूएटर, डिस्ट्रीब्यूशन बॉक्स, क्विक असमसवेयर कनेक्टर। यदि आपको अधिक उत्पादों या कैटलॉग की आवश्यकता है, तो आप हमसे संपर्क करने में संकोच कर सकते हैं
|
| ब्रांड नाम: | New Light |
| मॉडल संख्या: | एमपीओ / एमटीपी - 12 * एलसी |
| एमओक्यू: | 1 ~ 10000 |
| कीमत: | 6~15 |
| पैकेजिंग विवरण: | OPP बैग + गत्ते का डिब्बा |
| भुगतान की शर्तें: | वेस्टर्न यूनियन, MoneyGram, पेपैल के एल, टी / |
12 कोर OM3 फाइबर ऑप्टिकल MPO / MTP पैच कॉर्ड mpo को ब्रेकआउट केबल
MPO / MTP t est अनुरोध क्या है?
एक। अनुरोध:
| 400 एक्स | दोष विवरण | मात्रा की अनुमति दें | |
| फाइबर (9um, 50um, 62.5um) | सफेद खरोंच | ≤3um | असीमित |
| स्थान | ≤2um | 5 पीसीएस | |
| दोष | / | अनुमाति नहीं | |
| आवरण (62.5-125um) | सफेद खरोंच | ≤3um | असीमित |
| ≤5um | 1 टुकड़ा | ||
| काली खरोंच | ≤3um | 2 पीसीएस | |
| काला धब्बा | ≤2um | असीमित | |
| ≤5um | 3 पीसीएस | ||
| दोष | ≤2um | कोई सीमित के आसपास | |
| ≤15um | कुल लंबाई पक्ष की लंबाई 1/4 से कम है | ||
| प्लास्टिक की अंगूठी | / | असीमित | |
b.Performance:
| MPO / एमटीपी | एसएम मानक सामी | एसएम कम नुकसान साज़िश | एमएम मानक सामी | एमएम कम नुकसान साज़िश | |
| आईएल नुकसान | ठेठ | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| मैक्स | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| आर एल | APC≥50dB | B 25 डीबी | B 35 डीबी | ||
| पीसी B 40 डीबी | |||||
| repeatability | ≤0.30dB (500 से अधिक बार प्लग करें) | 0.30dB (1000 से अधिक बार प्लग करें) | |||
| परस्पर | ≤0.30dB (या तो एक मिलान कनेक्टर के साथ) | ||||
| तन्यता ताकत | ≤0.30dB (अधिकतम तनाव 66N) | ||||
| झटका | ≤0.30dB (10 ~ 55Hz) | ||||
| तापमान सीमा | -40 ° C ~ + 75 ° C | ||||
सी। संकेतक संकेतक:
| एमपीओ / एमटीपी कनेक्टर | आयाम 3 डी टेस्ट |
| वक्रता त्रिज्या | एक्स ≥2000 मिमी, वाई mm50 मिमी |
| फाइबर की ऊँचाई | 1000 ~ 4000 एनएम |
| एंडफेस एंगल | X, 0.3 °, Y ± 0.3 ° |
| कोर डुबकी | ± 300nm |
डी। गति सहिष्णुता:
| लंबाई (एम) | सहनशीलता |
| ≤10 | + 10 सीएम |
| 10 <L≤30 | + 15CM |
| > 30 | + 10% |
IEC61754-7 और GR-1435-CORE शिकायत।
मॉड्यूलर डिजाइन, प्लग-लॉकिंग संरचना, परीक्षण के लिए आसान, इंस्टॉल, निकालें और समायोजित करें। आमतौर पर, एकल एमटीपी / एमपीओ कनेक्टर आमतौर पर 12 या अधिक फाइबर को समायोजित कर सकते हैं, 1U ऊंचाई वाले वायरिंग स्पेस 96 LC ऑप्टिकल इंटरफ़ेस, अनुभाग तक समायोजित कर सकते हैं। विभिन्न ग्राहकों की जरूरतों को पूरा करने के लिए कैबिनेट और रैक स्थान, आसान केबल प्रबंधन, फाइबर की बचत, केबल उपलब्ध है।
पुरुष, महिला की पसंद कर सकते हैं। पिन-पिन पोजिशनिंग फंक्शन, हाई स्टेबिलिटी के माध्यम से जुड़े अडैप्टर के साथ सटीक पोजिशनिंग करें।
ऑप्टिकल फाइबर संचार प्रणालियों और उच्च दक्षता वाले उच्च घनत्व वाले इंटरकनेक्ट वायरिंग की जरूरतों को पूरा करने के लिए मल्टी-कोर फेरल, छोटे आकार, उच्च गति और उच्च क्षमता। भविष्य के नेटवर्क के बुनियादी ढांचे के लिए, अत्यधिक स्केलेबल, ईथरनेट और फाइबर चैनल आवश्यकताओं का समर्थन करता है 10 / 100-1Gbps।
तकनीकी मापदंड
| मद | तकनीकी पैमाने | |
| उत्पाद | 12 कोर OM3 फाइबर ऑप्टिकल MPO / MTP पैच कॉर्ड mpo को ब्रेकआउट केबल | |
| योजक | MPO (F या M) | MPO (F या M) |
| प्रचालन तापमान | -40 ° C ~ + 80 ° C | |
| भंडारण तापमान | -40 ° C ~ + 85 ° C | |
| निविष्टी की हानि | एसएम:: 0.75dB (मानक मूल्य), 50.35dB (विशिष्ट मूल्य); एमएम: ≤ 0.50dB (मानक मूल्य), 50.35dB (विशिष्ट मूल्य); | |
| हारकर लौटा | एसएम: ≥60dB; MM: ≥35dB | |
| MPO अंत प्रकार | पुरुष: गाइड पिन के साथ; महिला: बिना गाइड पिन के | |
| फाइबर की गिनती | 8,12 और 24 एमटी फाइबर | |
| दूसरे छोर का कनेक्टर प्रकार | MPO- महिला, MPO- पुरुष, FC, SC, ST, MU, LC, E2000 | |
| फाइबर मोड | सिंगल-मोड (G652, G655, G657), मल्टी-मोड (50, 62.5, OM2, OM3, OM4) | |
| फाइबर केबल प्रकार | 250um रिबन फाइबर, रिबन केबल, बंडल फाइबर ऑप्टिक केबल | |
सही द्वि-दिशात्मक आवंटन की गारंटी के लिए तीन ध्रुवीयता प्रकार टाइप ए, टाइप बी और टाइप सी का उपयोग किया जाता है।
टाइप करें एक सीधा-थ्रू MPO ट्रंक केबल:
की-अप एडेप्टर के लिए की-अप, 1 एक्स ए से बी डुप्लेक्स पैच केबल और 1 एक्स ए से एक डुप्लेक्स पैच केबल।
टाइप बी क्रॉस MPO ट्रंक केबल:
की-अप एडेप्टर की-अप और 2 एक्स ए से एक डुप्लेक्स पैच केबल।
टाइप सी क्रॉस जोड़ी MPO ट्रंक केबल:
की-अप एडेप्टर की-अप और 2 एक्स ए से एक डुप्लेक्स पैच केबल।
तापमान का उपयोग करना
-40 ° ~ + 80 °
आवेदन:
परीक्षण उपकरण
FTTX + लैन
ऑप्टिकल फाइबर CATV
ऑप्टिकल संचार प्रणाली
दूरसंचार
पाक:
हम इसे बाहर OPP बैग और दफ़्ती बॉक्स द्वारा पैक करेंगे। माल की रक्षा करने के लिए जब वितरण क्षतिग्रस्त नहीं हैं।
वितरण:
हम इसे हवा और समुद्र के द्वारा वितरित कर सकते हैं। यह आपकी मात्रा और आवश्यकताओं के अनुसार है।
भुगतान :
भुगतान अवधि: टी / टी, एल / सी, पेपैल / वेस्टर्न यूनियन / मनीग्राम। अग्रिम में 30% जमा। संतुलन प्रसव से पहले भुगतान किया।
मूल्य अवधि: EXW, एफओबी, सीआईएफ, सीएफआर। दरवाजे से दरवाजे तक
और उत्पाद :
हमारे पास ऑप्टिकल पैच कॉर्ड, पिगटेल, अडैप्टर, एटेन्यूएटर, डिस्ट्रीब्यूशन बॉक्स, क्विक असमसवेयर कनेक्टर। यदि आपको अधिक उत्पादों या कैटलॉग की आवश्यकता है, तो आप हमसे संपर्क करने में संकोच कर सकते हैं
