उत्पाद विवरण:
|
| रंग: | हरा | नाम: | एमपीओ को एमपीओ केबल |
|---|---|---|---|
| कनेक्टर: | एमपीओ - एमपीओ | लंबाई: | 10 मीटर की दूरी |
| मोड: | Multimode | OEM: | उपलब्ध |
| हाई लाइट: | एमपो फाइबर केबल,एमपो टू एमपो केबल |
||

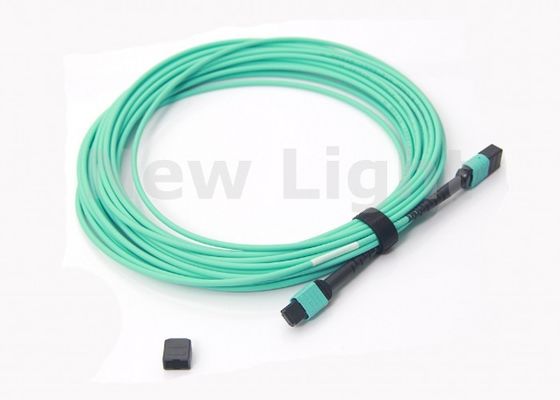

एमपीएसओ-एमपीओ फाइबर ऑप्टिक पैच कॉर्ड मल्टी-मोड ओएम 3 8 कोर 10-मीटर (33 फीट) क्यूएसएफपी + ट्रान्सीवर के लिए
विशेष विवरण:
- एमपीओ (महिला) एमपीओ (महिला) से
- एमएमएफ (50 / 125um), ओएम 3
- क्यूएसएफपी + ट्रान्सीवर के लिए 8 कोर फाइबर
- केबल लंबाई: 10-मीटर (33 फीट)
- प्रविष्टि नुकसान: ≤0.6dB
- लौटाने का नुकसान: ≥20 डीबी
- डालें- पुल टेस्ट: 500 टन <0.5 डीबी
- ऑपरेशन: तापमान: -40 डिग्री सेल्सियस ~ + 80 डिग्री सेल्सियस
- पिन वैकल्पिक: डिफ़ॉल्ट महिला
- ध्रुवीय वैकल्पिक: डिफ़ॉल्ट पोलारिटी बी (क्यूएसएफपी + एसआर 4 के लिए)
विवरण:
एकल मोड और मल्टीमिड एमपीओ प्रॉडक्ट हाई-घनत्व बैकप्लेन में मुकदमा मल्टी फाइबर कनेक्टर और डाटा और टेलिकम्युनिकेशन सिस्टम में मुद्रित सर्किट बोर्ड (पीसीबी) के अनुप्रयोग हैं। एमपीओ कनेक्टर मानक कनेक्टर की घनत्व से 12 गुना तक की पेशकश करता है, जिससे महत्वपूर्ण जगह और लागत बचत होती है।
एमपीटी पैच कॉर्ड सटीक ढाला मेट्रिक गाइड पिंस और सटीक आवास आयामों के साथ मीट्रिक टन के फेरिल का उपयोग करते हैं, जब मिलिंग फाइबर संरेखण सुनिश्चित करते हैं। एमपीओ 4,8,12 या 24 फाइबर के संयोजन में बड़े पैमाने पर समाप्त हो सकता है
विशेषताएं:
* प्रेसिजन ढाला MT लोहा
* सटीक संरेखण के लिए उच्च परिशुद्धता गाइड पिंस
* कॉम्पैक्ट डिजाइन, 4,8,12,24 फाइबर तक
* आईईसी 61754-7 अनुरूप
* टेलकोर्डिया जीआर -1435-कोर अनुरूप
आवेदन:
* एसिंक्रोनस ट्रांसमिशन मोड (एटीएम)
* गीगाबिट ईथरनेट
सक्रिय सक्रिय / ट्रांसीवर इंटरफ़ेस
* सीएटीवी, वीडियो और मल्टीमीडिया
* प्रीमियर इंस्टॉलेशन
* दूरसंचार नेटवर्क
मानकों का अनुपालन:
जैकेट केबल एनएफपीए 262 ऑप्टिकल फाइबर गैर-संकुक्षनीय पूर्णता (ओएनएनपी) या आईईसी -60332 कम स्मोक ज़ीरो हलोजन (एलएसझेडएच) लौ रेटिंग के अनुरूप है।
निर्देशक 2002/95 / ईसी (RoHS) और पहुंच एसवीएचसी के अनुरूप।
एमपीओ कनेक्टर IEC-61754-7 और amp; amp; EIA / TIA-604-5।
तकनीकी निर्देश:
| ||||||||||||||||||||||||||||||||||||||||||
एमपीओ विस्तार:
एमपीओ पैच केबल्स का प्रयोग एमपीओ केसेट या एमपीओ / एमटीपी इंटरफेस के साथ सक्रिय उपकरणों के बीच कनेक्शन के बीच अंतर संबंध बनाने के लिए किया जाता है।
ऐसे मामलों में जहां एक एमपीओ पैच कॉर्ड (एमपीओ युग्मक के माध्यम से) एक अन्य एमपीओ पैच केबल से जुड़ा हुआ है, दो एमपीओ कनेक्टरों में से एक पुरुष (पिन से सुसज्जित) होना चाहिए।
एमपीओ पैच केबल्स 3 अलग-अलग तार मैप विन्यासों में उपलब्ध हैं: सीधे, कुल फ़्लिप या जोड़ फ्लिप किया गया
एमपीओ पैच केबल्स बहु-मोड और एकल मोड फाइबर केबल में उपलब्ध हैं।
विधानसभाओं का प्रदर्शन एमटीपी / एमपीओ समाप्ति:
| प्रकार / प्रदर्शन | सिंग्मोलोड (एपीसी पॉलिश) | मल्टीमोड (पीसी / फ्लैट पॉलिश) | ||
| मानक | कुलीन कम नुकसान | मानक | कुलीन कम नुकसान | |
| अधिकतम सम्मिलन नुकसान | ≤ 0.75 डीबी | ≤ 0.35dB | ≤ 0.60 डीबी | ≤ 0.35dB |
| हारकर लौटा | ≥ 50 डीबी | एन / ए | ||
| परिचालन तापमान | -40 डिग्री सेल्सियस से 80 डिग्री सेल्सियस | 40 डिग्री सेल्सियस से 80 डिग्री सेल्सियस | ||
| टेस्ट वेवलेंथ | 1310nm | 850nm | ||
