| ब्रांड नाम: | New Light |
| एमओक्यू: | 1 ~ 10000 |
| कीमत: | 6~15 |
| पैकेजिंग विवरण: | प्रति टुकड़ा 1 टुकड़ा |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, Moneygram |
विवरण:

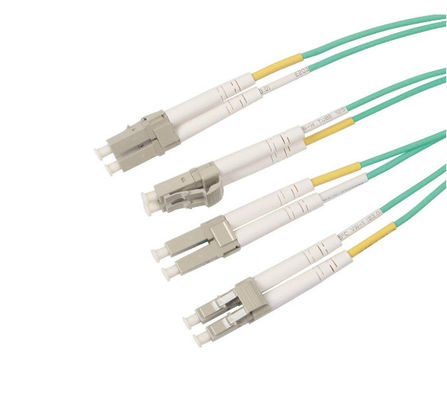

फाइबर ऑप्टिक कनेक्टर: LC, ST, FC, SC, MTRJ, DIN, D4, E2000, MPO
फेर्रेल इंटरफ़ेस प्रकार: एपीसी, पीसी, यूपीसी
फाइबर कोर: सिम्प्लेक्स, डुप्लेक्स
फाइबर प्रकार; मल्टीमोड (50/125) / (62.5 / 125), सिंगलमोड (9/125)
फाइबर व्यास (मिमी):: 0.9, (2.0,: 3.0
तार की लम्बाई; अनुकूलित करें
कनेक्टर एंड फेस: MPO एंड फेस ज्यामिति आवश्यकताओं: EN50377-15-1
चमकाने की गुणवत्ता :: पॉलिश अंत चेहरा गुणवत्ता: IEC61300-3-35
हमारे एमपीओ पैच केबल 10 जैसे टोपोलॉजी का समर्थन करने वाले डेटा सेंटर समाधान के लिए डिज़ाइन किए गए हैं
गिगाबिट ईथरनेट, फाइबर चैनल या इन्फिनिबैंड - जैसा कि डेटा सेंटर मानकों EN50173-5 और में निर्दिष्ट है
आईएसओ / आईईसी 24764।

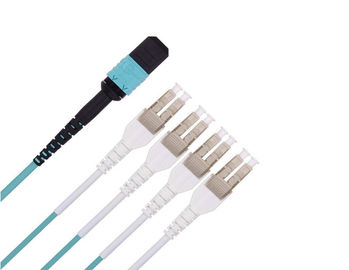

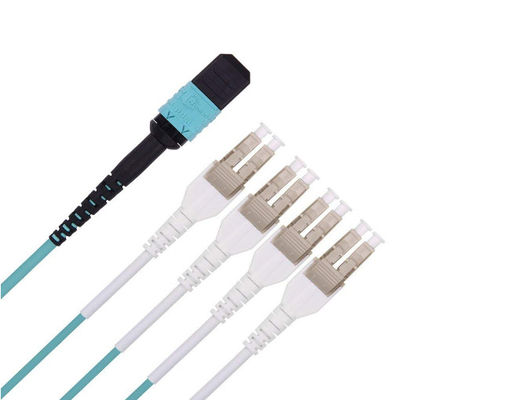

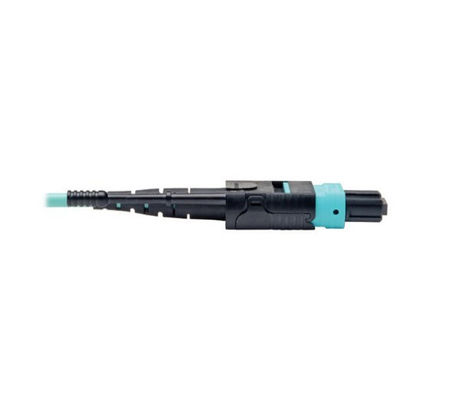

MPO विस्तार से:

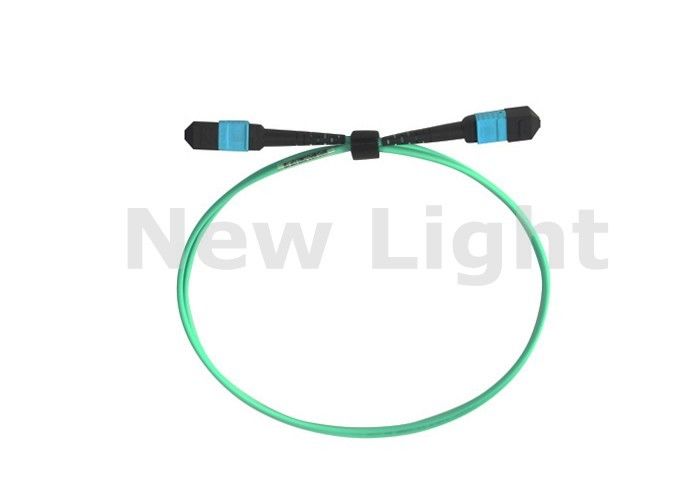

MPO पैच केबल का उपयोग MPO कैसेट या MPO / MTP इंटरफ़ेस के साथ सक्रिय उपकरणों के कनेक्शन के बीच परस्पर संबंध बनाने के लिए किया जाता है।
ऐसे मामलों में जहां एक एमपीओ पैच कॉर्ड दूसरे एमपीओ पैच केबल से (एक एमपीओ कपलर के माध्यम से) जुड़ा होता है, दो एमपीओ कनेक्टर में से एक पुरुष (पिन से लैस) होना चाहिए।
MPO पैच केबल 3 अलग-अलग वायर मैप कॉन्फ़िगरेशन में उपलब्ध हैं: स्ट्रेट, टोटल फ़्लिप या पेयर फ़्लिप
MPO पैच केबल मल्टी-मोड और सिंगल-मोड फाइबर केबल में उपलब्ध हैं।
अनुप्रयोगों
एमटीपी / एमपीओ समाप्ति की विधानसभाओं का प्रदर्शन:
| प्रकार / प्रदर्शन | सिंगलमोड (APC पॉलिश) | मल्टीमोड (पीसी / फ्लैट पोलिश) | ||
| मानक | कुलीन कम नुकसान | मानक | कुलीन कम नुकसान | |
| अधिकतम सम्मिलन हानि | B 0.75 डीबी | B 0.35 डीबी | B 0.60dB | B 0.35 डीबी |
| हारकर लौटा | B 50 डीबी | एन / ए | ||
| परिचालन तापमान | -40 ° C से 80 ° C | 40 ° C से 80 ° C | ||
| टेस्ट वेवलेंथ | 1310nm | 850nm | ||
एमटीपी उत्पादों का मानक:
Ø मीट IEC स्टैंडर्ड IEC-61754-7; JIS C5982; TIA-604-5 (FOCIS5); टेल्कोर्डिया जीआर-1435-कोरल अनुपालन
-TIA-568-C प्रति संरचित केबलिंग
Ics समानांतर प्रकाशिकी
- ऑप्टिकल इंटर्नेटवर्किंग फोरम (OIF) कंप्लेंट
- InfiniBand जटिल
And InfiniBand
- 10G फाइबर चैनल कंप्लेंट
- 40G और 100G IEEE 802.3
- QSFP
| कनेक्टर प्रकार | परीक्षण आइटम | मिन | मैक्स |
| एमटीपी पीसी | ROC_X (पेट) (मिमी) | 500 | |
| ROC_Y (पेट) (मिमी) | 50 | ||
| Angle_X (डिग्री) | -0.2 | 0.2 | |
| Angle_Y (डिग्री) | -0.2 | 0.2 | |
| Max.DH.All फाइबर (एनएम) | -600 | 600 | |
| Max.DH.Ave (एनएम) | -300 | 300 | |
| Max.DH.Adj (एनएम) | -300 | 300 | |
| मैक्स। कोर डिप (nm) | -300 | 300 | |
| फाइबर ऊंचाई (एनएम) | -300 | 300 | |
| ROC_X (पेट) (मिमी) | 1000 | 3000 | |
| एमटीपी एपीसी | ROC_X (पेट) (मिमी) | 500 | |
| ROC_Y (पेट) (मिमी) | 50 | ||
| Angle_X (डिग्री) | -0.2 | 0.2 | |
| Angle_Y (डिग्री) | 7.8 | 8.2 | |
| Max.DH.All फाइबर (एनएम) | -600 | 600 | |
| Max.DH.Ave (एनएम) | -300 | 300 | |
| Max.DH.Adj (एनएम) | -300 | 300 | |
| फाइबर ऊंचाई (एनएम) |
|
