उत्पाद विवरण:
|
सामग्री: | धातु | मोड प्रकार: | सिंगल मोड / मल्टी मोड |
---|---|---|---|
कनेक्टर प्रकार: | 3.0 मिमी | निविष्टी की हानि: | <0.3dB |
प्रमाणपत्र: | सीई, आईएसओ, RoHS | हारकर लौटा: | PC40 UPC≥50 APC≥60 dB |
हाई लाइट: | 40db फाइबर ऑप्टिक कनेक्टर्स,2.0 मिमी फाइबर ऑप्टिक कनेक्टर्स,40db मल्टीमोड फाइबर lc कनेक्टर |

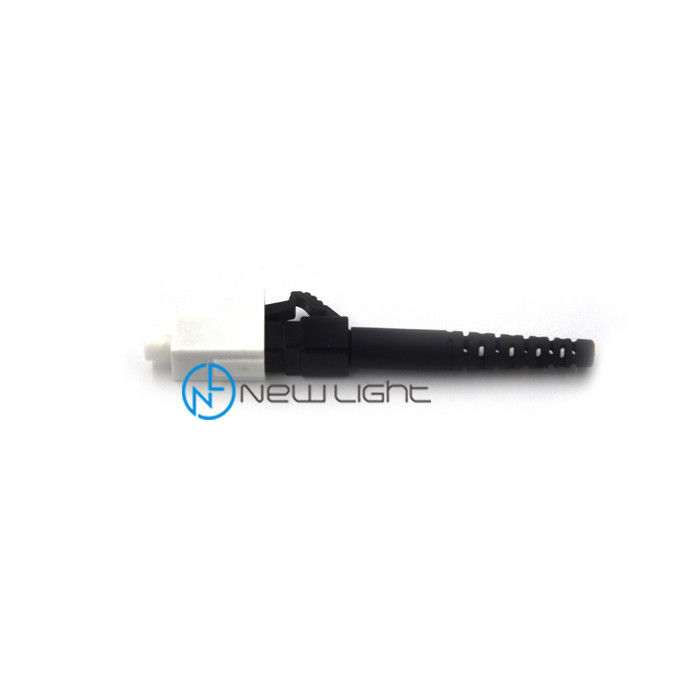

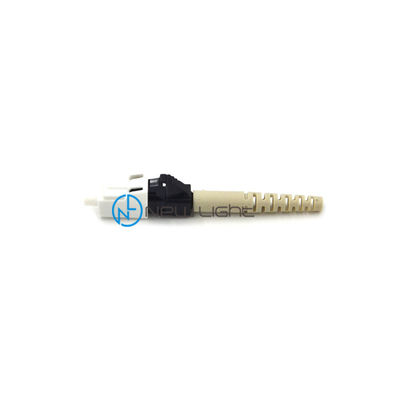

मल्टी मोड LC SX 0.9 मिमी 2.0 मिमी 3.0 मिमी सही कोण फाइबर ऑप्टिक कनेक्टर
फाइबर ऑप्टिक पैच कॉर्ड फाइबर ऑप्टिक नेटवर्क में सबसे अधिक उपयोग किए जाने वाले घटकों में से एक है।फाइबर ऑप्टिक
पैच कॉर्ड को कभी-कभी फाइबर ऑप्टिक जम्पर या फाइबर ऑप्टिक पैच केबल भी कहा जाता है।आम तौर पर वहाँ
फाइबर ऑप्टिक पैच कॉर्ड दो प्रकार के होते हैं: सिंगल मोड फाइबर ऑप्टिक पैच कॉर्ड और मल्टीमोड फाइबर ऑप्टिक
जिदने की डोरियाँ।यहाँ शब्द मोड का अर्थ फाइबर ऑप्टिक में फाइबर ऑप्टिक प्रकाश के संचारण मोड से है
केबल कोर।आमतौर पर सिंगल मोड फाइबर ऑप्टिक पैच कॉर्ड 9/125 फाइबर ग्लास के साथ होते हैं और यह पीले रंग की जैकेट होती है
रंग, मल्टी मोड फाइबर ऑप्टिक पैच कॉर्ड 50/125 या 62.5 / 125 फाइबर ग्लास के साथ हैं और नारंगी रंग है।
LC लुसेंट कनेक्टर का संक्षिप्त रूप है, LC फाइबर पैच कॉर्ड कनेक्टर एक धक्का और कुंडी संरचना है,
प्लास्टिक के आवास और सटीक 1.25 मिमी सिरेमिक के साथ।एलसी टाइप छोटे प्रकार का एक लोकप्रिय प्रकार का फाइबर है
ऑप्टिक पैच कॉर्ड जो अंतरिक्ष को कम करते हैं और इसका व्यापक रूप से घनी स्थापना के लिए उपयोग किया जाता है।
ऑप्टिकल फाइबर ऑप्टिक एलसी कनेक्टर एक यांत्रिक उपकरण है जिसे फाइबर-ऑप्टिक कनेक्टर को संरेखित करने के लिए डिज़ाइन किया गया है।इसमें इंटरकनेक्ट स्लीव होती है, जो दो फेर्र्यूल को एक साथ रखती है।
फाइबर ऑप्टिक एडेप्टर प्लास्टिक आवास में निकला हुआ किनारा प्रकार हैं;सिंगल मोड एडेप्टर सिरेमिक आस्तीन के साथ हैं जबकि मल्टीमोड फाइबर एडेप्टर कांस्य आस्तीन के साथ हैं।
एपीसी कनेक्टर एक प्रकार का फाइबर कनेक्टर है जो अंत चेहरों पर लागू 5 ° से 15 ° कोण-पॉलिश के कारण बैकएफ़्लेक्शन को कम करता है।जैसे कि निम्नलिखित चित्र में दिखाया गया है।
कोण-पॉलिश किए गए कनेक्टर को केवल अन्य कोण-पॉलिश किए गए कनेक्टरों तक ही सीमित किया जाना चाहिए।एक गैर-कोण पॉलिश कनेक्टर के लिए बहुत उच्च सम्मिलन हानि का कारण बनता है।आम तौर पर कोण-पॉलिश किए गए कनेक्टर्स में अच्छी गुणवत्ता वाले सीधे शारीरिक संपर्क वाले लोगों की तुलना में अधिक सम्मिलन हानि होती है।
"अल्ट्रा" गुणवत्ता कनेक्टर्स कनेक्ट होने पर एक कोण वाले कनेक्टर के लिए तुलनीय बैक प्रतिबिंब प्राप्त कर सकते हैं, लेकिन एक एंगल्ड कनेक्शन फाइबर के आउटपुट एंड डिस्कनेक्ट होने पर भी कम बैक प्रतिबिंब को बनाए रखता है।
एंगल्ड-पॉलिश्ड कनेक्शन को हरे रंग के स्ट्रेन रिलीफ बूट, या ग्रीन कनेक्टर बॉडी के उपयोग से स्पष्ट रूप से पहचाना जाता है।भागों को आमतौर पर नाम में "/ APC" जोड़कर पहचाना जाता है।
उदाहरण के लिए, एंगल्ड एफसी कनेक्टर एफसी / एपीसी नामित किया जा सकता है, एंगल्ड एलसी कनेक्टर को एलसी / एपीसी, आदि नामित किया जा सकता है।
क्षेत्र में mated एपीसी कनेक्टर्स के लिए रिटर्न लॉस का मूल्य आमतौर पर -65 डीबी से अधिक होगा।UPC कनेक्शन के लिए, यह सामान्य रूप से -55 dB है।
जब कनेक्टर्स unmated होते हैं - जैसे कि FTTP वितरण फ़्रेम में अप्रयुक्त पोर्ट्स - UPC कनेक्टर्स की तुलना में APC कनेक्टर्स के लिए रिटर्न लॉस -65 dB या इससे अधिक होता है, जो 14 dB के पड़ोस में होगा।
विशेषताएं:
61 आईईसी 61754-20 और टीआईए 604-2 के साथ शिकायत करता है
► कम प्रविष्टि नुकसान और वापस प्रतिबिंब
Ination आसान समापन के लिए संगीन आकार के आवास
Body निकल चढ़ाया हुआ पीतल का शरीर
उच्च अंत पीसी खत्म के साथ end जिरकोनिया सिरेमिक फेर्रेल
► RoHS, पहुंच SvHC आज्ञाकारी
अनुप्रयोग:
Networks स्थानीय क्षेत्र नेटवर्क
► डाटा प्रोसेसिंग नेटवर्क
► वितरण आवेदन
► परिसर वितरण
► परीक्षण और प्रयोगशाला से लैस
उपयोग में आसानी
कनेक्टर प्रकार | सिंगल मोड / मल्टीमोड |
रंग | नीला हरा |
केबल | 0.9 / 2.0 / 3.0 |
विशेषताएं:
--- कम सम्मिलन हानि और वापस प्रतिबिंब हानि
--- फेरल अंत सतह पूर्व गुंबददार
--- परिशुद्धता विरोधी रोटेशन कुंजी
--- निकल चढ़ाया हुआ पीतल का शरीर
--- टेलकॉर्डिया शैली के जूते
--- फ्री-फ्लोटिंग सिरेमिक फेर्रेल
पैरामीटर
उत्पादों का नाम | इनडोर वितरण पैच कॉर्ड के लिए OEM / ODM 3.0 मिमी फाइबर ऑप्टिक ST कनेक्टर |
मोड प्रकार | सिंगल मोड / मल्टी मोड |
केबल का व्यास | 0.9 / 2.0 / 3.0 मिमी |
निविष्टी की हानि | ≤ 0.3dB (कम प्रविष्टि नुकसान d 0.35dB हो सकता है) |
हारकर लौटा | B60 डीबी |
लहर की लंबाई | 1310/1550 |
सामी सामग्री | सिरेमिक |
तापमान का तापमान | -40 ~ + 85 ℃ |
OEM / ODM | स्वीकार्य |
गारंटी | प्रसव के 3 साल बाद |
डिलीवरी का समय | 2-15 कार्य दिवसों (अपनी मात्रा के अनुसार) |
संदर्भ के लिए अधिक कनेक्टर
कनेक्टर प्रकार | LC / SC / FC / FC / E2000 / MPO / MTRJ / SMA |
मोड प्रकार | सिंगल मोड या मल्टीमोड |
केबल प्रकार | 0.9 / 2.0 / 3.0 मिमी |
ऑर्डर कैसे करें
1. कनेक्टर प्रकार: SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
2. मोड प्रकार: एकल मोड (यूपीसी और एपीसी) / मल्टी मोड (पीसी)
3. केबल व्यास: 0.9 / 2.0 / 3.0 मिमी (अन्य व्यास अनुकूलित कर सकते हैं)
4. कोटिंग सामग्री: पीवीसी / LSZH
5. फाइबर गिनती: सरल / द्वैध / 4 कोर / 6 कोर / 8 कोर / 12 कोर / 24 कोर / 48 कोर / 96 कोर और इतने पर
6. केबल प्रकार: G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
7. पैच कॉर्ड लंबाई: अपनी आवश्यकता के अनुसार
8.एमपीओ / एमटीपी कनेक्टर को हमें यह बताना चाहिए कि कौन सी विधि (एक प्रकार / बी प्रकार / सी प्रकार), पुरुष या महिला, फाइबर गणना (4/8/12/16/24/32 फाइबर)
