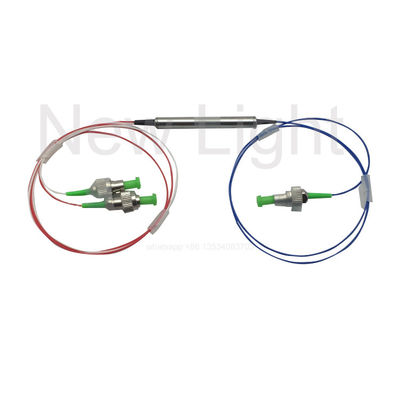

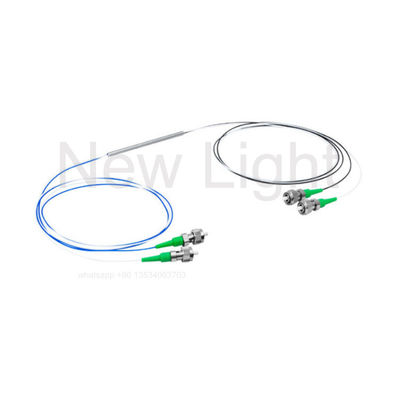

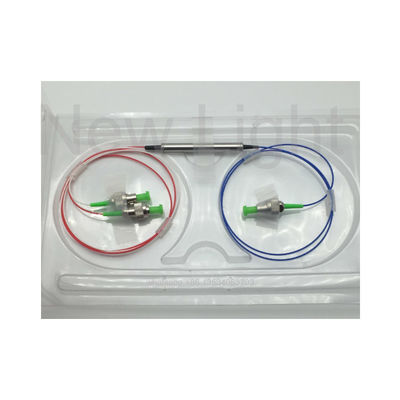

3 पोर्ट्स ऑप्टिकल Mux Demux 100Ghz 200Ghz 1x2 DWDM डिवाइस आईटीयू चैनल
1.Description:
100GHz/200GHz 1x2 wavelength multiplexer utilizes thin film coating technology and proprietary design of non-flux metal bonding micro optics packaging to achieve optical add or drop at a ITU wavelength. 100GHz / 200GHz 1x2 तरंग दैर्ध्य बहुसंकेतक ITU तरंगदैर्ध्य पर ऑप्टिकल ऐड या ड्रॉप प्राप्त करने के लिए पतली फिल्म कोटिंग तकनीक और गैर-फ्लक्स मेटल बॉन्डिंग माइक्रो ऑप्टिक्स पैकेजिंग के मालिकाना डिज़ाइन का उपयोग करता है। It provides ITU channel center wavelength, low insertion loss, high channel isolation, wide pass band, low temperature sensitivity and epoxy free optical path . यह ITU चैनल केंद्र तरंग दैर्ध्य, कम प्रविष्टि हानि, उच्च चैनल अलगाव, विस्तृत पास बैंड, कम तापमान संवेदनशीलता और एपॉक्सी ऑप्टिकल पथ प्रदान करता है। It can be used for wavelength add/drop in telecommunication network system. यह दूरसंचार नेटवर्क प्रणाली में वेवलेंथ ऐड / ड्रॉप के लिए इस्तेमाल किया जा सकता है।
The 3 ports FWDM use the thin film filter to ensure high quality and perfect optical performance. 3 पोर्ट एफडब्ल्यूडीएम उच्च गुणवत्ता और सही ऑप्टिकल प्रदर्शन सुनिश्चित करने के लिए पतली फिल्म फिल्टर का उपयोग करते हैं। It can achieve 1310&1490, 1550 two channel optical signal Mux and Demux, and was widely used in CATV, Telecommunications, Internet and so on. यह 1310 और 1490, 1550 दो चैनल ऑप्टिकल सिग्नल Mux और डेमक्स को प्राप्त कर सकता है, और इसे CATV, दूरसंचार, इंटरनेट और इतने पर व्यापक रूप से उपयोग किया गया था।
2.Features:
ITU ग्रिड 100G या 200G चैनल रिक्ति
कम प्रविष्टि नुकसान
वाइड पास बैंड
उच्च चैनल अलगाव
ऑप्टिकल पथ पर एपॉक्सी मुक्त
उच्च स्थिरता और विश्वसनीयता
3.Applications:
DWDM नेटवर्क
तरंग दैर्ध्य रूटिंग
फाइबर ऑप्टिकल एम्पलीफायर
CATV फाइबर ऑप्टिक सिस्टम
चैनल जोड़ें / छोड़ें
अनुप्रयोग
एक्सेस नेटवर्क
मेट्रो WDM सिस्टम
लंबी दौड़ WDM सिस्टम
एंटरप्राइज़ नेटवर्क
विशेष विवरण
| मद |
इकाई |
पैरामीटर |
| चैनल रिक्ति |
गीगा |
200 |
| तरंग दैर्ध्य रेंज |
|
C- या L- बैंड ITU चैनल 186.6 से 196.1 THz |
| पासबैंड |
गीगा |
≥ +/- 33 |
| ट्रांसमिशन पासबैंड रिपल |
डीबी |
≤0.3 |
| संचरण प्रविष्टि हानि |
डीबी |
≤1.0 |
| परावर्तन पासबैंड रिपल |
डीबी |
≤0.2 |
| परावर्तन सम्मिलन हानि |
डीबी |
≤0.4 |
| ट्रांसमिशन अलगाव (adj चैनल) |
डीबी |
≥30 |
| ट्रांसमिशन अलगाव (गैर-एडीजे चैनल) |
डीबी |
≥50 |
| परावर्तन अलगाव |
डीबी |
≥13 |
| ध्रुवीकरण निर्भर हानि |
डीबी |
≤0.2 |
| ध्रुवीकरण मोड फैलाव |
ps |
≤0.2 |
| दिशिकता |
डीबी |
≥50 |
| हारकर लौटा |
डीबी |
≥45 |
| ऑप्टिकल पावर हैंडलिंग |
मेगावाट |
≥500 |
| खिंचनेवाला भार |
एन |
≥5 |
| तापमान सीमा संचालित करना |
|
-5 से 70 |
| स्टोरेज टेंपरेचर रेंज |
|
-40 से +85 0 सी |
| फाइबर प्रकार |
|
SMF-28e |
| पैकेज आयाम |
मिमी |
5.5 x 34 मिमी |
नोट: सभी विनिर्देश कनेक्टर्स के बिना उपकरणों पर आधारित हैं, और गारंटीकृत हैं
तरंग दैर्ध्य, ध्रुवीकरण और तापमान।
आयाम ड्राइंग( मिमी)
स्पेक्ट्रल प्लॉट (dB)
आदेश की जानकारी
| उत्पाद |
चैनल फ्रीक्वेंसी |
ट्यूब |
फाइबर की लंबाई |
योजक |
| 200G |
आईटीयू ग्रिड |
1 = 250um फाइबर |
1 = 0.5 +/- 0.1m |
0 = कोई कनेक्टर नहीं |
| DWDM फ़िल्टर |
सी-बैंड में |
2 = 900um फाइबर |
2 = 1.0 +/- 0.1m |
1 = एफसी / UPC |
| |
|
3 = दूसरों |
3 = दूसरों |
2 = एफसी / एपीसी |
| |
|
|
|
3 = अनुसूचित जाति / UPC |
| |
|
|
|
4 = अनुसूचित जाति / एपीसी |
| |
|
|
|
= 5 नियंत्रण रेखा |
