उत्पाद विवरण:
|
| मोड प्रकार: | अकेला प्रकार | निविष्टी की हानि: | B 2.5 डीबी |
|---|---|---|---|
| कनेक्टर प्रकार: | अनुसूचित जाति / UPC | चैनलों का नुबेर: | 8 चैनल |
| वेवलेंथ: | 1470-1610nm | पासबर्ड रिपल: | ≤0.30dB |
| हारकर लौटा: | ≥45dB | Derectivity: | ≥50dB |
| फाइबर प्रकार: | कॉर्निंग SMF-28 अल्ट्रा | ||
| हाई लाइट: | ऑप्टिकल फाइबर में wdm,दीवार माउंट फाइबर समाप्ति बॉक्स |
||

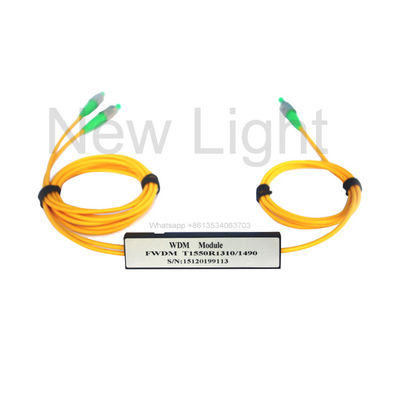

4 8 16 18 चैनल एफडब्ल्यूडीएम फ़िल्टर डब्ल्यूडीएम स्टील ट्यूब संचार उपकरण
1 . 1 है। Description विवरण
FTTX Filter WDM module extensively used in EDFA, Raman amplifiers, WDM networks and fiber optics instrumentation is based on Thin Film Filter (TFF) technology. FTTX फ़िल्टर WDM मॉड्यूल व्यापक रूप से EDFA, रमन एम्पलीफायरों, WDM नेटवर्क और फाइबर ऑप्टिक्स इंस्ट्रूमेंटेशन में उपयोग किया जाता है जो थिन फिल्म फ़िल्टर (TFF) तकनीक पर आधारित है। The device combines or separates light at different wavelengths in a wide wavelength range. डिवाइस एक विस्तृत तरंग दैर्ध्य रेंज में विभिन्न तरंग दैर्ध्य में प्रकाश को जोड़ती या अलग करती है। It can expand the capacity of a single fiber to achieve bidirectional communication, so that widely used in optical network upgrade and expansion, or introduce new comprehensive business etc. यह द्विदिश संचार को प्राप्त करने के लिए एकल फाइबर की क्षमता का विस्तार कर सकता है, ताकि ऑप्टिकल नेटवर्क उन्नयन और विस्तार में व्यापक रूप से उपयोग किया जा सके, या व्यापक व्यापक संचार आदि का परिचय हो सके।
We provide filter-based wavelength division multiplexing (WDM) filter devices that are customized to the particular wavelength bands for your special applications. हम फ़िल्टर-आधारित तरंग दैर्ध्य विभाजन मल्टीप्लेक्सिंग (WDM) फ़िल्टर डिवाइस प्रदान करते हैं जो आपके विशेष अनुप्रयोगों के लिए विशेष तरंग दैर्ध्य बैंड के लिए अनुकूलित होते हैं। As you might know, GEPON system itself works on 1310/1490, so CATV signal here is delivered over same fiber using 1550nm, and FWDM is a place where all this get's "mixed". जैसा कि आप जानते हैं, GEPON प्रणाली स्वयं 1310/1490 पर काम करती है, इसलिए यहां CATV सिग्नल को 1550nm का उपयोग करके एक ही फाइबर पर वितरित किया जाता है, और FWDM एक ऐसी जगह है जहां यह सब "मिश्रित" होता है।
अनुप्रयोग
एक्सेस नेटवर्क
मेट्रो WDM सिस्टम
लंबी दौड़ WDM सिस्टम
एंटरप्राइज़ नेटवर्क
विशेष विवरण
| मद | इकाई | पैरामीटर |
| चैनल रिक्ति | गीगा | 200 |
| तरंग दैर्ध्य रेंज | C- या L- बैंड ITU चैनल 186.6 से 196.1 THz | |
| पासबैंड | गीगा | ≥ +/- 33 |
| ट्रांसमिशन पासबैंड रिपल | डीबी | ≤0.3 |
| संचरण प्रविष्टि हानि | डीबी | ≤1.0 |
| परावर्तन पासबैंड रिपल | डीबी | ≤0.2 |
| परावर्तन सम्मिलन हानि | डीबी | ≤0.4 |
| ट्रांसमिशन अलगाव (adj चैनल) | डीबी | ≥30 |
| ट्रांसमिशन अलगाव (नॉन-एडज चैनल) | डीबी | ≥50 |
| परावर्तन अलगाव | डीबी | ≥13 |
| ध्रुवीकरण निर्भर हानि | डीबी | ≤0.2 |
| ध्रुवीकरण मोड फैलाव | ps | ≤0.2 |
| दिशिकता | डीबी | ≥50 |
| हारकर लौटा | डीबी | ≥45 |
| ऑप्टिकल पावर हैंडलिंग | मेगावाट | ≥500 |
| खिंचनेवाला भार | एन | ≥5 |
| तापमान सीमा संचालित करना | -5 से 70 | |
| स्टोरेज टेंपरेचर रेंज | -40 से +85 0 सी | |
| फाइबर प्रकार | SMF-28e | |
| पैकेज आयाम | मिमी | 5.5 x 34 मिमी |
नोट: सभी विनिर्देश कनेक्टर्स के बिना उपकरणों पर आधारित हैं, और गारंटी से अधिक हैं
तरंग दैर्ध्य, ध्रुवीकरण और तापमान।
आयाम ड्राइंग( मिमी)
स्पेक्ट्रल प्लॉट (dB)
आदेश की जानकारी
| उत्पाद | चैनल फ्रीक्वेंसी | ट्यूब | फाइबर की लंबाई | योजक |
| 200G | आईटीयू ग्रिड | 1 = 250um फाइबर | 1 = 0.5 +/- 0.1m | 0 = कोई कनेक्टर नहीं |
| DWDM फ़िल्टर | सी-बैंड में | 2 = 900um फाइबर | 2 = 1.0 +/- 0.1m | 1 = एफसी / UPC |
| 3 = दूसरों | 3 = दूसरों | 2 = एफसी / एपीसी | ||
| 3 = अनुसूचित जाति / UPC | ||||
| 4 = अनुसूचित जाति / एपीसी | ||||
| = 5 नियंत्रण रेखा |
