उत्पाद विवरण:
|
| उत्पाद का नाम: | बख़्तरबंद फाइबर ऑप्टिक पैच कॉर्ड 62.5 / 125 एमएम एसटी कंडीशनिंग एकल मोड एलसी कनेक्टर | कनेक्टर: | एलसी एसएम - एसटी एमएम |
|---|---|---|---|
| पोलिश: | पीसी - यूपीसी | फाइबर गिनती: | दोहरा |
| फाइबर प्रकार: | दोहरा | सामग्री: | पीवीसी |
| उत्पाद विधि: | G652D कंडीशनिंग 62.5 / 125 | आवेदन: | एफटीटीएच / टेस्ट उपकरण / टीवी / लैन / दूरसंचार उपकरण |
| लंबाई: | 1 मी 2 एम 3 एम या अनुकूलित | ||
| हाई लाइट: | एकल मोड फाइबर ऑप्टिक केबल,डुप्लेक्स फाइबर पैच कॉर्ड |
||
फाइबर ऑप्टिक पैच कॉर्ड नाम
बख़्तरबंद फाइबर ऑप्टिक पैच कॉर्ड 62.5 / 125 एमएम एसटी कंडीशनिंग एकल मोड एलसी कनेक्टर
फाइबर ऑप्टिक पैच कॉर्ड विवरण
यह एक नए प्रकार की कंडीशनिंग विधि फाइबर ऑप्टिक पैच कॉर्ड है। हम सिंगल मोड फाइबर केबल कंडीशनिंग मल्टी मोड फाइबर केबल का उपयोग करते हैं। तो इसमें कनेक्टर के साथ सिंगल मोड फाइबर केबल और पैच कॉर्ड में कनेक्टर के साथ मल्टी मोड फाइबर केबल होगा।
पैच कॉर्ड का कनेक्टर दो मल्टी मोड ST कनेक्टर, एक LC UPC सिंगल मोड कनेक्टर और एक LC PC मल्टी मोड कनेक्टर से बना होता है। दो एसटी कनेक्टर समान मोड हैं, दूसरी तरफ एलसी अलग है।
आम तौर पर, मुख्य केबल 62.5 / 125um मल्टी मोड फाइबर ऑप्टिक केबल का उपयोग करते हैं। और कंडीशनिंग 9 / 125um सिंगल मोड G652D फाइबर ऑप्टिक केबल।
फाइबर ऑप्टिक पैच कॉर्ड स्थापना
मोड कंडीशनिंग केबल कैसे स्थापित करें

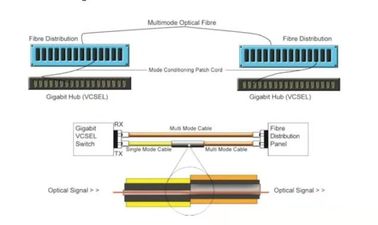

यदि आपका गीगाबिट एलएक्स स्विच एससी या एसटी कनेक्टर से लैस है, तो कृपया केबल के सिंगलमोड साइड को ट्रांसमिशन साइड से कनेक्ट करना सुनिश्चित करें, और मल्टीमोड फाइबर साइड को उपकरण के प्राप्त पक्ष से कनेक्ट करें। यह जरूरी है कि यह कॉन्फ़िगरेशन बनाए रखा जाए दोनों छोरों पर। संचारित और प्राप्त करने की अदला-बदली केवल केबल प्लांट की तरफ की जा सकती है। (नीचे चित्र देखें)
नई लाइट 1000BASE-LX / LH गीगाबिट ईथरनेट (1300nm लंबी तरंग दैर्ध्य) अनुप्रयोगों के लिए मानक और अनुकूलित लंबाई 50 / 125,62.5 / 125 और OEM समकक्ष मोड कंडीशनिंग फाइबर ऑप्टिक पैच डोरियों का निर्माण करती है जो मौजूदा मल्टीमोड सिस्टम प्लांट्स में स्थापित हैं।
ये विशेष डोर डिफरेंशियल मोड डिले (डीएमडी) प्रभावों से बचने में मदद करते हैं जो तब हो सकते हैं जब लंबी तरंग ट्रांसीवर मॉड्यूल सिंगल-मोड और मल्टीमोड वेवलेंथ दोनों पर काम करते हैं। और वे FC, ST, SC, LC और MT-RJ कनेक्टर के साथ उपलब्ध हैं।
फाइबर ऑप्टिक पैच कॉर्ड कार्य विधि
कैसे मोड कंडीशनिंग केबल काम करता है
इस कंडीशनिंग फाइबर ऑप्टिक पैच कॉर्ड की आवश्यकता गीगाबिट ईथरनेट के लिए इस्तेमाल किए जाने वाले एलएक्स या लॉन्ग-वेव (1300nm) ट्रान्सीवर मॉड्यूल की सिंगल-मोड लॉन्च प्रकृति के कारण है।
मल्टीमोड फाइबर के केंद्र में सिंगल-मोड लेजर लॉन्च करने से कई सिग्नल उत्पन्न हो सकते हैं जो रिसीवर को फाइबर के दूसरे छोर पर भ्रमित करते हैं।
उस स्थिति में, एक मोड कंडीशनिंग पैच कॉर्ड एकल-मोड लॉन्च को मल्टीमोड फाइबर के केंद्र से दूर करने की अनुमति देकर इन कई संकेतों को समाप्त करता है। यह ऑफसेट बिंदु एक लॉन्च बनाता है जो विशिष्ट मल्टीमोड एलईडी लॉन्च के समान है। (नीचे चित्र देखें)
फाइबर ऑप्टिक पैच कॉर्ड तकनीकी पैरामीटर
| पैरामीटर | विशिष्टता | |||||
| निविष्टी की हानि | प्रकाश स्रोत ट्रांसमिशन दिशा | परीक्षण तरंग दैर्ध्य | निविष्टी की हानि | |||
| डी → बी | 850nm, 1,300nm | अधिकतम। 0.30dB | ||||
| बी → डी | 850nm, 1,300nm | अधिकतम। 0.30dB | ||||
| सी → एक | 850nm, 1,300nm | ≤ 15.0dB (50 / 125um); B 18.0dB (62.5 / 125um) | ||||
| A → सी | 850nm, 1,300nm | अधिकतम। 0.30dB | ||||
| सी → एक | 1,310nm, 1,550nm | ≤ 2.10dB (50 / 125um); B 2.60dB (62.5 / 125um) | ||||
| हारकर लौटा | एसएम APC≥60.0dB; एसएम UPC≥50.0dB | MM PC35.0dB | ||||
| सहनशीलता | 1,000 संभोग, ठेठ m0.20dB | |||||
| संचालन तापमान | -20 ℃ से + 70 ℃ | |||||
| भंडारण अस्थायी | -40 ℃ से + 85 ℃ | |||||
FQA:
1. क्यू: आप निर्माता हैं?
एक: हाँ, हम शेन्ज़ेन में निर्माता हैं, चीन है
2. क्यू: अपने moq के क्या है?
एक: MOQ 1 पीसी हो सकता है, लेकिन हम 1 पीसी ऑर्डर करने के लिए सुझाव नहीं दे रहे हैं, क्योंकि लागत अधिक होगी, ताकि कीमत आपके बजट से अधिक हो।
3. क्यू: कीमत क्या है?
एक: कीमत अपने मात्रा के अनुसार है। हमें अपनी मात्रा बताने के बाद, हम आपके लिए अपना सर्वश्रेष्ठ मूल्य प्रदान करेंगे। बड़ी मात्रा में बहुत प्रतिस्पर्धी मूल्य मिलेगा।
4. क्यू: आप एफओबी मूल्य बोली कर सकते हैं?
एक: हाँ, हम कर सकते हैं, लेकिन आकार और वजन के कारण बड़ा नहीं है, सबसे हवा से वितरण कर रहे हैं, डीएचएल, टीएनटी, यूपीसी, FEDEX, आदि इसलिए एफओबी मूल्य को करना मुश्किल है। सबसे अच्छा तरीका है कि हम अपने विस्तृत विनिर्देशों और मात्रा को जानें, हम आपके संदर्भ के लिए उत्पादों की कीमत के साथ माल की पेशकश करेंगे।
हमारे पास बहुत प्रतिस्पर्धी मूल्य तर्क है। यदि आपकी मात्रा बड़ी है और दर्जनों कार्टन बॉक्स हैं, तो हम आपके संदर्भ के लिए समुद्र के द्वारा माल ढुलाई का पता लगा सकते हैं।
EXW कीमत या CFR कीमत बेहतर होगी । आप अधिक समाधान के लिए हमसे संपर्क कर सकते हैं अगर आप की जरूरत
5. क्यू: कैसे अपनी गुणवत्ता है?
एक: हमारे उत्पादन IEC के अनुसार है, यूरोप मानक उत्पादन, लगभग धूल-मुक्त कार्यशाला के लिए बंद है। आयातित उत्पादन उपकरण और गुणवत्ता नियंत्रण उपकरण। विशेष रूप से एमटीपी डेसी उपकरणों।
सभी उत्पादों प्रसव से पहले 100% परीक्षण कर रहे हैं।
6. क्यू: अपने नेतृत्व समय Whats?
एक: हम चीन में तीन कारखानों है। फाइबर ऑप्टिक केबल उत्पादन के लिए एक कारखाना, पैच कॉर्ड, पीएलसी, ओडीएफ, एडॉप्टर, एटेन्यूएटर, आदि के लिए दो कारखाने।
फाइबर ऑप्टिक पैच कॉर्ड के लिए, लीड समय 5000 पीसी के लिए 2 -3 बकाया दिन हो सकते हैं। नियमित उत्पाद हम स्टॉक में हैं। हम आप के लिए तत्काल आदेश के साथ सौदा कर सकते हैं। अधिक informations, आप हमसे संपर्क करने के लिए स्वतंत्र महसूस कर सकते हैं।
7. क्यू: अपने वारंटी Whats?
एक: पैच कॉर्ड के लिए, हम प्रसव के बाद से 2 साल की वारंटी है, लेकिन केवल गैर-कृत्रिम क्षति के लिए जिम्मेदार है। कृत्रिम क्षति के लिए, हम इसे आपके लिए मुफ्त में चुका सकते हैं, लेकिन माल ढुलाई का भुगतान आपकी तरफ से किया जाएगा।
8. क्यू: अपनी पैकिंग Whats?
एक: हम अंतरराष्ट्रीय निर्यात पैकेज का उपयोग कर रहे हैं। आपके संदर्भ के लिए विभिन्न उत्पादों की कुछ पैकिंग संलग्न। हम भी पैकिंग पर अपने लोगो मुद्रित कर सकते हैं
9. क्यू: आप ऐसा कर सकते हैं OEM / ODM?
एक: हाँ, हम कर सकते हैं। हम निर्माता हैं, सभी उत्पादों को OEM / ODM स्वीकार करते हैं। हम गोपनीयता समझौते पर हस्ताक्षर कर सकते हैं।
10. क्यू: मैं एक नमूना है?
एक: यह निर्भर करता है कि कौन से उत्पाद, एडेप्टर, एटेन्यूएटर, पैच कॉर्ड, बेनी के लिए, हम मुफ्त में आपके लिए एक सैम्पल प्रदान कर सकते हैं। लेकिन आपके द्वारा भाड़ा चुकाया गया।
बड़े मूल्य के उत्पादों के लिए, हम इसे मुफ्त में पेश नहीं कर सकते, नमूना शुल्क और माल भाड़ा पहले चुकाया जाएगा, आपके द्वारा आदेश दिए जाने के बाद, नमूना शुल्क वापस कर दिया जाएगा।
11. क्यू: कैसे ऑर्डर कर सकते हैं?
ए: 1. हमें मेल भेजें या जांच भेजें। आइए जानते हैं उत्पादों के नाम, विस्तृत विनिर्देशों, मात्रा। यदि आपको हमारी आवश्यकता है तो आप अपना पता प्राप्त करें।
2. हम अपनी आवश्यकताओं को जानने के बाद, नेतृत्व समय के साथ, आप के लिए हमारी सबसे अच्छी कीमत की पेशकश करेगा। कीमत आपके मात्रा के अनुसार है।
3. जब आप उद्धरण स्वीकार करते हैं, तो हम अपने बैंक खाते के साथ प्रोफार्मा चालान बनाएंगे।
4. हम भुगतान प्राप्त करने के बाद हम आपके लिए उत्पादन की व्यवस्था करेंगे।
5. इससे पहले कि हम वितरण आप के साथ फिर से जानकारी प्राप्त करने की पुष्टि करेंगे। और डिलीवरी के बाद आपको ट्रैकिंग नंबर भेज देंगे।
6. हम दीर्घकालिक सहयोग के लिए अपनी आवश्यकताओं को पूरा करने के लिए अपनी पूरी कोशिश करेंगे।
12. क्यू: अपने भुगतान अवधि?
एक: टी / टी, वेस्टर्न यूनियन, पेपैल, मनीग्राम पर एक बार। बड़ी राशि के लिए, अग्रिम में 50% जमा कर सकते हैं, प्रसव से पहले भुगतान किया 50% संतुलन।
