उत्पाद विवरण:
|
| संबंधक के प्रकार: | MPO / MTP -LC | सामग्री: | LSZH |
|---|---|---|---|
| मोड के प्रकार: | मल्टी मोड | कोर प्रकार: | 12 कोर |
| केबल रंग: | मैजंटा | लंबाई: | अनुकूलित किया जा सकता |
| प्रमाणपत्र: | सीई, आईएसओ, RoHS | डिलीवरी का समय: | 2-7 कार्य दिवसों के बाद जमा प्राप्त किया |
| उत्पादन क्षमता: | 500 पीसी / दिन | भुगतान अवधि: | टी / टी, अग्रिम में 30% जमा |
| उत्पाद का नाम: | 12 फाइबर एलसी एमटीपी / एमपीओ ओएम 4 50/125 मैजेंटा मल्टीमोड फाइबर ऑप्टिक पैच कॉर्ड | ||
| हाई लाइट: | mpo फाइबर केबल,mpo mpo केबल के लिए |
||

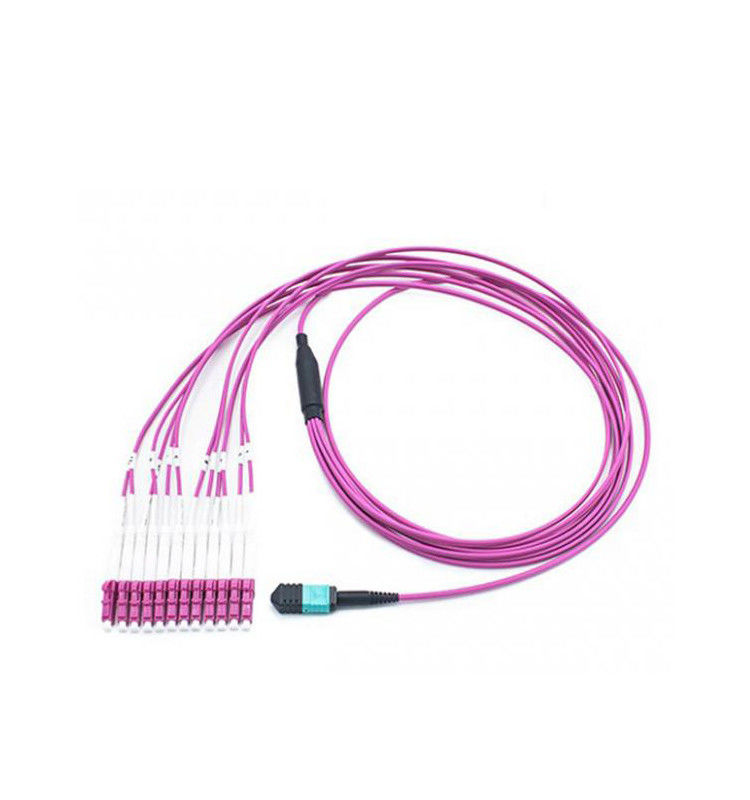

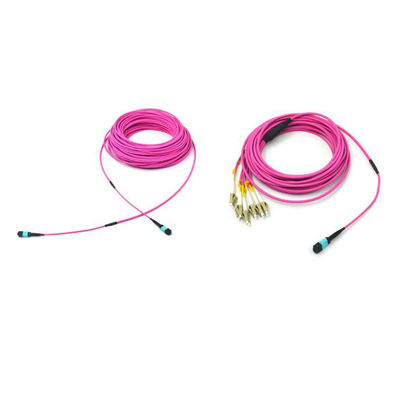

12 फाइबर एलसी एमटीपी / एमपीओ ओएम 4 50/125 मैजेंटा मल्टीमोड फाइबर ऑप्टिक पैच कॉर्ड
एमपीओ फाइबर पैच कॉर्ड को एमपीओ कनेक्टर के साथ दोनों छोर पर समाप्त किया जाता है। ओएमसी के सभी एमपीओ कनेक्टर्स ताइवान, जापान, यूएसए आदि से हैं। एमपीओ पैच कॉर्ड एक तरह की उच्च घनत्व वाली केबल असेंबलियां हैं जो आमतौर पर तीन क्षेत्रों में उपयोग होती हैं।
1, उच्च घने डिग्री पर्यावरण के साथ डेटा सेंटर अनुप्रयोग
2, इमारत के लिए ऑप्टिकल फाइबर
3, फाइबर उपकरण में आंतरिक कनेक्टर अनुप्रयोग।
MPO उत्पादों के मानक:
आईईसी मानक IEC-61754-7 को पूरा करता है; JIS C5982; TIA-604-5 (FOCIS5); टेल्कोर्डिया जीआर-1435-कोरल अनुपालन
TIA-568-C प्रति संरचित केबलिंग
समानांतर प्रकाशिकी
ऑप्टिकल इंटर्नेटवर्किंग फोरम (OIF) आज्ञाकारी
InfiniBand जटिल
InfiniBand
- 10G फाइबर चैनल कंप्लेंट
- 40G और 100G IEEE 802.3
- QSFP
नोट: विभिन्न मल्टीमोड फाइबर्स की अधिकतम बैंडविड्थ
OM1 - 62.5 um Core - 33GB तक 10GBit, 300 m तक गीगाबिट
OM2 - 50 उम कोर - 10GBit 82 मीटर तक, 500 मीटर तक गीगाबिट
OM3 - 50 ओम कोर, लेजर ऑप्टिमाइज़्ड - 300GB तक 10GBit, 1000 m तक गीगाबिट
OM4 - 50 उम कोर, लेजर ऑप्टिमाइज़्ड - 10GBit अप करने के लिए 550 मीटर, गीगाबिट 1000 मीटर तक
MPO / MTP t est अनुरोध क्या है?
एक। अनुरोध:
| 400 एक्स | दोष विवरण | मात्रा की अनुमति दें | |
| फाइबर (9um, 50um, 62.5um) | सफेद खरोंच | ≤3um | असीमित |
| स्थान | ≤2um | 5 पीसीएस | |
| दोष | / | अनुमाति नहीं | |
| आवरण (62.5-125um) | सफेद खरोंच | ≤3um | असीमित |
| ≤5um | 1 टुकड़ा | ||
| काली खरोंच | ≤3um | 2 पीसीएस | |
| काला धब्बा | ≤2um | असीमित | |
| ≤5um | 3 पीसीएस | ||
| दोष | ≤2um | कोई सीमित के आसपास | |
| ≤15um | कुल लंबाई पक्ष की लंबाई 1/4 से कम है | ||
| प्लास्टिक की अंगूठी | / | असीमित | |
b.Performance:
| MPO / एमटीपी | एसएम मानक सामी | एसएम कम नुकसान साज़िश | एमएम मानक सामी | एमएम कम नुकसान साज़िश | |
| आईएल नुकसान | ठेठ | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| मैक्स | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| आर एल | APC≥50dB | B 25 डीबी | B 35 डीबी | ||
| पीसी B 40 डीबी | |||||
| repeatability | ≤0.30dB (500 से अधिक बार प्लग करें) | 0.30dB (1000 से अधिक बार प्लग करें) | |||
| परस्पर | ≤0.30dB (या तो एक मिलान कनेक्टर के साथ) | ||||
| तन्यता ताकत | ≤0.30dB (अधिकतम तनाव 66N) | ||||
| झटका | ≤0.30dB (10 ~ 55Hz) | ||||
| तापमान सीमा | -40 ° C ~ + 75 ° C | ||||
सी। संकेतक संकेतक:
| एमपीओ / एमटीपी कनेक्टर | आयाम 3 डी टेस्ट |
| वक्रता त्रिज्या | एक्स ≥2000 मिमी, वाई mm50 मिमी |
| फाइबर की ऊँचाई | 1000 ~ 4000 एनएम |
| एंडफेस एंगल | X, 0.3 °, Y ± 0.3 ° |
| कोर डुबकी | ± 300nm |
डी। गति सहिष्णुता:
| लंबाई (एम) | सहनशीलता |
| ≤10 | + 10 सीएम |
| 10 <L≤30 | + 15CM |
| > 30 | + 10% |
सही द्वि-दिशात्मक आवंटन की गारंटी के लिए तीन ध्रुवीयता प्रकार टाइप ए, टाइप बी और टाइप सी का उपयोग किया जाता है।
टाइप करें एक सीधा-थ्रू MPO ट्रंक केबल:
की-अप एडेप्टर के लिए की-अप, 1 एक्स ए से बी डुप्लेक्स पैच केबल और 1 एक्स ए से एक डुप्लेक्स पैच केबल।
टाइप बी क्रॉस MPO ट्रंक केबल:
की-अप एडेप्टर की-अप और 2 एक्स ए से एक डुप्लेक्स पैच केबल।
टाइप सी क्रॉस जोड़ी MPO ट्रंक केबल:
की-अप एडेप्टर की-अप और 2 एक्स ए से एक डुप्लेक्स पैच केबल।
तापमान का उपयोग करना
-40 ° ~ + 80 °
आवेदन:
परीक्षण उपकरण
FTTX + लैन
ऑप्टिकल फाइबर CATV
ऑप्टिकल संचार प्रणाली
दूरसंचार
पाक:
हम इसे बाहर OPP बैग और दफ़्ती बॉक्स द्वारा पैक करेंगे। माल की रक्षा करने के लिए जब वितरण क्षतिग्रस्त नहीं हैं।
वितरण:
हम इसे हवा और समुद्र के द्वारा वितरित कर सकते हैं। यह आपकी मात्रा और आवश्यकताओं के अनुसार है।
भुगतान :
भुगतान अवधि: टी / टी, एल / सी, पेपैल / वेस्टर्न यूनियन / मनीग्राम। अग्रिम में 30% जमा। संतुलन प्रसव से पहले भुगतान किया।
मूल्य अवधि: EXW, एफओबी, सीआईएफ, सीएफआर। दरवाजे से दरवाजे तक
और उत्पाद :
हमारे पास ऑप्टिकल पैच कॉर्ड, पिगटेल, अडैप्टर, एटेन्यूएटर, डिस्ट्रीब्यूशन बॉक्स, क्विक असमसवेयर कनेक्टर। यदि आपको अधिक उत्पादों या कैटलॉग की आवश्यकता है, तो आप हमसे संपर्क करने में संकोच कर सकते हैं
