उत्पाद विवरण:
|
| नाम: | एससी - एससी फाइबर पैच कॉर्ड | व्यास: | 3.0 मिमी |
|---|---|---|---|
| मॉडल: | अकेला प्रकार | कनेक्टर: | अनुसूचित जाति-अनुसूचित जाति |
| रंग: | ब्लू | लंबाई: | 3 मीटर |
| हाई लाइट: | duplex fiber patch cord,एकल मोड फाइबर ऑप्टिक केबल |
||

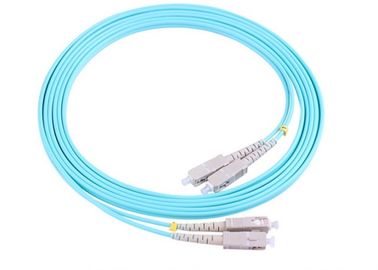

ऑप्टिक फाइबर एक्सेस नेटवर्क एससी / यूपीसी-एससी / यूपीसी फाइबर ऑप्टिक पैच कॉर्ड केबल ओएम 3 डुप्लेक्स एकल मोड का उपयोग करते हैं
विवरण:
ऑप्टिकल फाइबर पैच कॉर्ड ऑप्टिकल केबल की एक लंबाई है, जो ऑप्टिक पथ सक्रिय कनेक्शन का एहसास करने के लिए दो सिरों पर लगाए गए कनेक्टर्स के साथ है। पनीर एक लम्बाई फाइबर केबल है, जो एक सिरे पर एक कनेक्टर के साथ तय होती है। यदि कनेक्टर या इसके अंत-चेहरे के दोनों ओर अलग हैं, तो हम इसे संकर पैच कॉर्ड कहते हैं। संचरण माध्यम के अनुसार, यह सिंगल मोड और मल्टी मोड विभाजित करता है; कनेक्टर संरचना प्रकार के अनुसार, यह एफसी, एससी, एसटी, एमयू, डी 4, एलसी आदि को विभाजित करता है; पॉलिश सिरेमिक एंड-फेस के अनुसार, यह पीसी, यूपीसी और एपीसी को विभाजित करता है।
विशेषताएं
1. कम प्रविष्टि नुकसान
2. उच्च वापसी नुकसान
3. अच्छा पुनरावृत्ति
4. अच्छा विनिमय योग्यता
5. उच्च तापमान स्थिरता
अनुप्रयोगों
1. ऑप्टिक फाइबर संचार प्रणालियों
2. ऑप्टिक-फाइबर डाटा कम्युनिकेशंस
3. ऑप्टिक फाइबर एक्सेस नेटवर्क
4. ऑप्टिक-फाइबर सीएटीवी
5. लैन, केबल प्रणाली, ओडीएफ
6. परीक्षण उपकरण
7. ऑप्टिक फाइबर सेंसर
8. एफटीटीएक्स आवेदन
फाइबर ऑप्टिक पैच कॉर्ड विशेषताएं
आईईसी और वाईडी / टी 1272 के मानक के साथ अनुपालन
उच्च वापसी नुकसान और कम प्रविष्टि नुकसान
अच्छा पुनरावृत्ति और इंटरचेंजिटी
पीसी, यूपीसी, एपीसी चमकाने
एकल मोड, मल्टी-मोड संस्करण
कनेक्टर के विभिन्न प्रकार: एफसी, एससी, एसटी, एमयू, एलसी, एमटीआरजे, एमपीओ, ई 2, 2000, आदि
रिबन बेनी केबल, बेनी बेनी केबल, पनरोक बेनी केबल
ऑप्टिक केबल कोर, सिंप्लेक्स, ट्विन कोर, 4 कोर, 6 कोर, 12 कोर, 24 कोर, 48 कॉल्स का एकमात्र विकल्प
विशिष्टता:
| मॉडल नं। | फाइबर ऑप्टिक पैच कॉर्ड |
| अंदाज | एलसी, एससी, एसटी, एफसी। एमयू, एमपीओ, एससी / एपीसी, एफसी / एपीसी, एलसी / एपीसी। एमयू / एपीसी सिंपलक्स / डुप्लेक्स एमटीआरजे / महिला, एमटीआरजे / नर |
| फाइबर प्रकार | 9/125 एसएमएफ -28 या समकक्ष (सिंग्मोमोद) ओएस 1 50/125, 62.5 / 125 (मल्टिमोड) ओएम 2 और ओएम 1 50/125, 10 जी (मल्टीमोड) ओएम 3 |
| केबल प्रकार | सिंप्लेक्स, डुप्लेक्स (ज़िपकार्ड) Φ3.0 मिमी, Φ2.0 मिमी, Φ1.8 मिमी Φ1.6 मिमी पीवीसी या एलएसजेएच Φ0.9 मिमी, Φ0.6 मिमी बफरेड फाइबर पीवीसी या एलएसजेएचएच |
| चमकाने के तरीके | यूपीसी, एसपीसी, एपीसी (8 डिग्री और 6 डिग्री) |
| निविष्टी की हानि | ≤ 0.1dB (सिंग्लेमोड मास्टर के लिए) ≤ 0.25dB (सिंग्लेमोड स्टैंडर्ड के लिए) ≤ 0.25 डीबी (मल्टिमोड के लिए) जेडीएस आरएम 3750 द्वारा परीक्षण किया गया |
| रिटर्न लॉस (सिंगलमोड के लिए) | यूपीसी ≥ 50 डीबी एसपीसी ≥ 55 डीबी एपीसी ≥ 60 डीबी (टाइप 665 डीबी) JDS RM3750 द्वारा परीक्षण किया गया |
| repeatability | ± 0.1dB |
| परिचालन तापमान | -40 सी से 85 सी तक |
| ज्यामिति की आवश्यकता (सिंग्लेमोड के लिए) | लौह अंतराल त्रिज्या 7 मिमी ≤ आर ≤ 12 मिमी (एपीसी के लिए) 10 मिमी ≤ आर ≤ 25 मिमी (मानक के लिए) सर्वोच्च ऑफसेट ≤ 30 माइक्रोन (मास्टर के लिए) सर्वोच्च ऑफसेट ≤ 50 माइक्रोन (मानक के लिए) अंडरकूट -50 एनएम ≤ यू ≤ 50 एनएम डीओआरसी जेडएक्स द्वारा परीक्षण किया गया -1 |
पैरामीटर:
| योजक | अनुसूचित जाति को एससी | जैकेट ओडी | 3.0 मिमी |
| फाइबर मोड | 9 / 125μm | जैकेट का रंग | नीला |
| पोलिश | यूपीसी से यूपीसी | वेवलेंथ | 1310 / 1550nm |
| फाइबर प्रकार | सिंप्लेक्स | जैकेट सामग्री | पीवीसी |
| निविष्टी की हानि | ≤0.3dB | परस्पर | ≤0.2dB |
| हारकर लौटा | ≥50dB | कंपन | ≤0.2dB |
| परिचालन तापमान | -40 ~ 75 ℃ | भंडारण तापमान | -45 ~ 85 ℃ |
| विचारों में भिन्नता | ए (टीएक्स) से बी (आरएक्स) | फाइबर ग्रेड | G652D |
